Arm, Hydracushion Suspension, Double Reduction Front Axle

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	TR110726	1	Mounting Parts	-
2	TR108665	1	Arm	-
3	R342922	2	Bushing	-
4	T102137	4	Seal	-
5	24M7242	38	Washer	21.400 X 42 X 5 mm
6	19M9162	11	Cap Screw	M20 X 90
7	R559236	23	Cap Screw	-
8	R35482	4	Dowel Pin	-
9	RE579710	2	Pin Fastener	-
10	T226526	1	Shim	TK= 3.175 mm
11	19M7369	2	Cap Screw	M16 X 60
12	R548779	2	Pin	-
13	19M9134	4	Cap Screw	M20 X 80
14	R539557	2	Pin Fastener	-
15	19M7949	2	Cap Screw	M12 X 100
16	14M7168	2	Lock Nut	M12
17	R559207	1	Plate	-
18	RE330747	1	Sensor	Rotary Position
19	R72653	1	Snap Ring	-
20	P48347	1	O-Ring	-
21	R545368	1	Plate	-
22	RE567496	1	Shaft	-
23	A4365R	1	O-Ring	-
24	R100686	1	Support	-
25	RE587733	1	Tie Rod Assembly	-
26	14H850	1	NUT	1/4"
27	14H1025	1	Nut	1/4"
28	21H1383	2	Screw	0.190" X 2"
29	12H295	2	Lock Washer	0.190"
30	14H631	2	Nut	0.190"
31	19M7865	5	Screw	M8 X 16
32	14H860	2	Nut	1/4"
33	JD7838	1	Adapter Fitting	-
34	RE581714	1	Hose	Grease Line
35	JD7797	2	Lubrication Fitting	-
36	R551346	1	Clamp	-
37	N191985	2	Clip	-
38	19M7867	2	Screw	M8 X 25
39	RE583971	1	Hose	Grease, Front Axle Suspension
40	E12379	2	Nut	-
41	R546649	4	Washer	-
42	R546583	2	Locking Collar	-
43	19M8183	2	Cap Screw	M10 X 90
44	R105388	1	Tie Band	-
45	T119912	2	Washer	-
46	R168162	4	Snap Ring	-

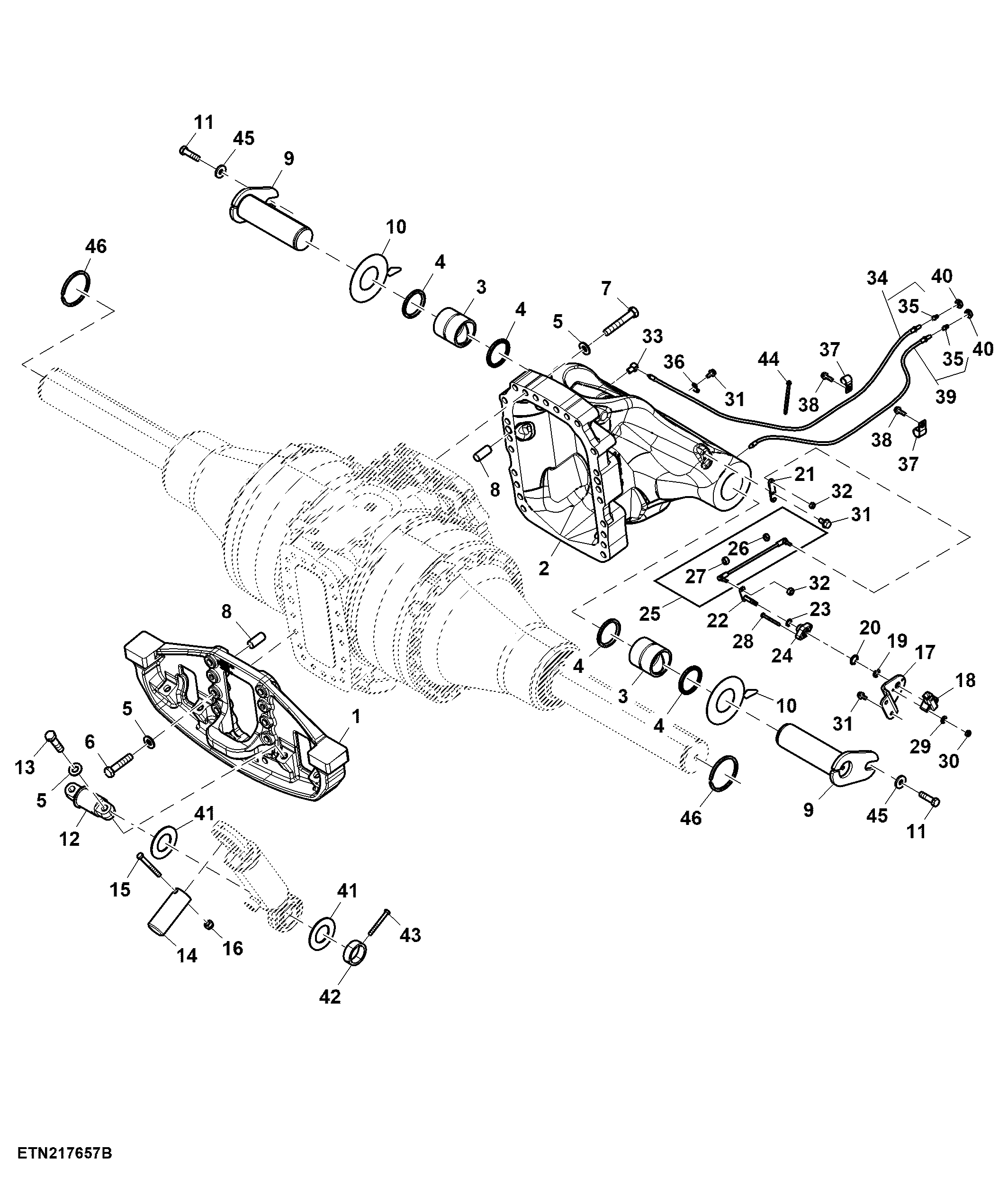

Arm, Hydracushion Suspension, Double Reduction Front Axle
