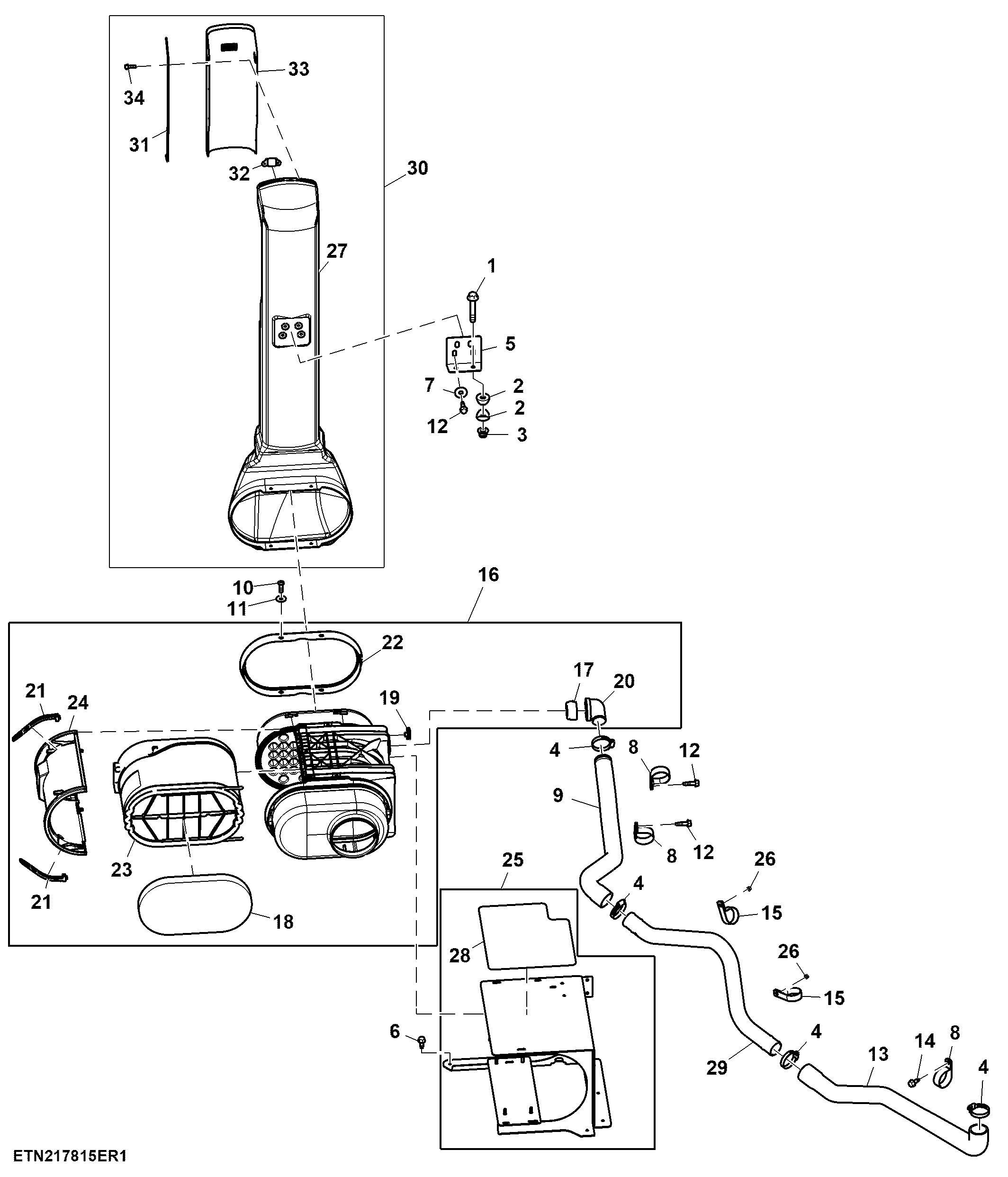

Air Cleaner, Intake, T3/ FT4/ Stage 5 Engine

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7817	2	Screw	M12 X 70
2	R326328	4	Washer	-
3	14M7401	2	Lock Nut	M12
4	AL170672	4	Clamp	-
5	TR109996	1	Support	-
6	19M8331	6	Screw	M8 X 20
7	24M7299	4	Washer	10.500 X 30 X 2.500 mm
8	N205452	3	Clamp	-
9	TR111070	1	Suction Hose	Air Filter Aspirator
10	L222439	8	Screw	-
11	24M7260	4	Washer	8.400 X 24 X 2 mm
12	R563788	6	Screw	-
13	TR108450	1	Suction Hose	Pre Cleaner
14	TR110464	1	Screw	-
15	R241967	2	Clamp	-
16	TA21669	1	Air Cleaner	-
17	AT397914	1	Check Valve	-
18	RE230985	1	Air Filter	Secondary
19	T258480	14	Nut	-
20	T296693	1	Adapter	-
21	TA11084	4	Latch	-
22	TR106087	1	Seal	-
23	TA17973	1	Air Filter	Primary
24	TA18441	1	Air Cleaner	Housing Cover
25	TA19900	1	Support	-
26	14M7298	2	Flange Nut	M8
27	TR119465	1	Air Duct	ORDER TA20804
28	TR112224	1	Anti-Skid Pad	-
29	TR117559	1	Line	Aspiration
30	TA20804	1	Air Duct	-
31	TR120812	2	Support	-
32	TR110101	1	Air Duct	Inlet Duct Lip, ORDER TA20804
33	TR120813	1	Screen	-
34	19M9056	8	Screw	M6 X 20

Air Cleaner, Intake, T3/ FT4/ Stage 5 Engine

Нет текстового описания
