Final Drive, Double Reduction Rear Axle (LH Illustrated)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R543514	2	Sun Gear	Z = 32
2	F3171R	2	O-Ring	-
3	R249513	760	Needle Roller	-
4	R550410	10	Retainer	-
5	R263462	2	Thrust Ring	-
6	R551750	2	Ring Gear	Z = 78
7	R186804	2	Retainer	-
8	R171856	10	Cap Screw	-
9	R551472	2	Planet Pinion Carrier	-
10	R539552	10	Spacer	-
11	TR110814	2	Sun Gear	Z = 32
12	R332855	10	Thrust Washer	-
13	F2380R	2	Washer	-
14	R61461	1	Shim	TK = 0.76 mm
15	TA12671	2	Planet Pinion Carrier	-
16	TR108989	2	Planet Pinion Carrier	-
17	R121362	10	Bearing Race	-
18	R320373	20	Thrust Washer	-
19	R320374	10	Shaft	-
20	R271004	10	Planet Pinion	Z = 21
21	TR109033	10	Planet Pinion	Z = 21
22	R320876	1	Drive Shaft	Final Drive Differential Lock Side
22	R320877	1	Drive Shaft	Final Drive Brake Side
23	R121283	330	Needle Roller	-
24	R59440	1	Shim	TK = 0.51 mm
25	R63237	2	Shim	-
26	R540846	2	Plate	-
27	R81162	2	Bolt	-
28	R281498	10	Screw	-
29	R320631	10	Dowel Pin	-
30	R59439	1	Shim	TK = 0.13 mm
31	R79989	1	Shim	TK = 0.178 mm

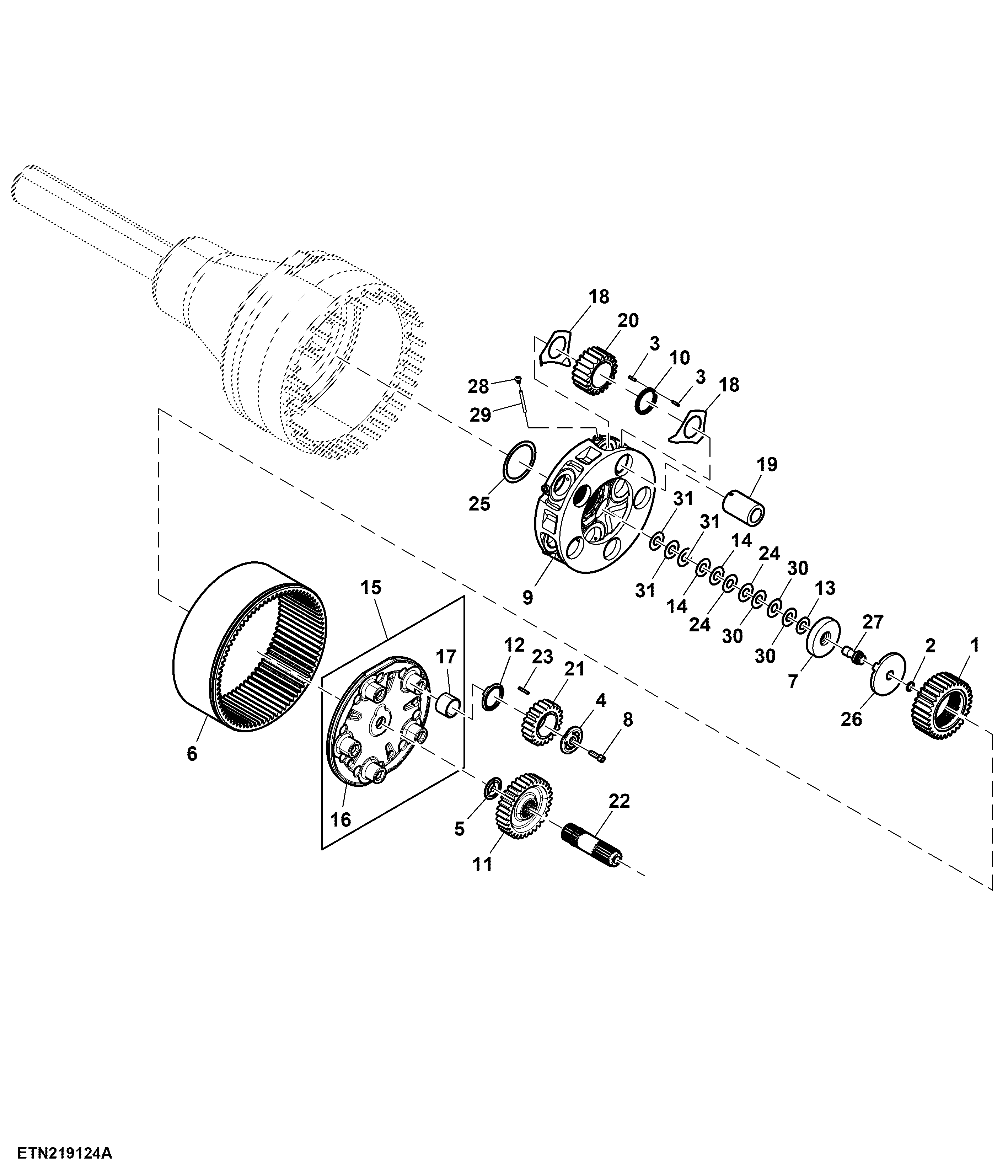

Final Drive, Double Reduction Rear Axle (LH Illustrated)
