Final Drive, Double Reduction Front Axle (RH Illustrated)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R59439	1	Shim	TK = 0.13 mm
2	R281498	10	Screw	-
3	R271004	10	Planet Pinion	Z = 21
4	F2380R	2	Washer	-
5	R63237	2	Shim	-
6	R543514	2	Sun Gear	Z = 32
7	F3171R	2	O-Ring	-
8	R551750	2	Ring Gear	Z = 78
9	R263462	2	Thrust Ring	-
10	R61461	1	Shim	TK = 0.76 mm
11	R249513	760	Needle Roller	-
12	R79989	1	Shim	TK = 0.178 mm
13	R320374	10	Shaft	-
14	R551472	2	Planet Pinion Carrier	-
15	R59440	1	Shim	TK = 0.51 mm
16	R320876	1	Drive Shaft	Z = 20, Final Drive Diff Lock Side
16	R320877	1	Drive Shaft	Z = 20, Final Drive Brake Side
17	R81162	2	Bolt	-
18	R320631	10	Dowel Pin	-
19	R540846	2	Plate	-
20	R320373	20	Thrust Washer	-
21	TR110814	2	Sun Gear	Z = 32
22	R539552	10	Spacer	-
23	R186804	2	Retainer	-
24	R121283	330	Needle Roller	-
25	R332855	10	Thrust Washer	-
26	R171856	10	Cap Screw	-
27	R550410	10	Retainer	-
28	TA12671	2	Planet Pinion Carrier	-
29	TR108989	2	Planet Pinion Carrier	ORDER TA12671
30	R121362	10	Bearing Race	-
31	TR109033	10	Planet Pinion	Z = 21

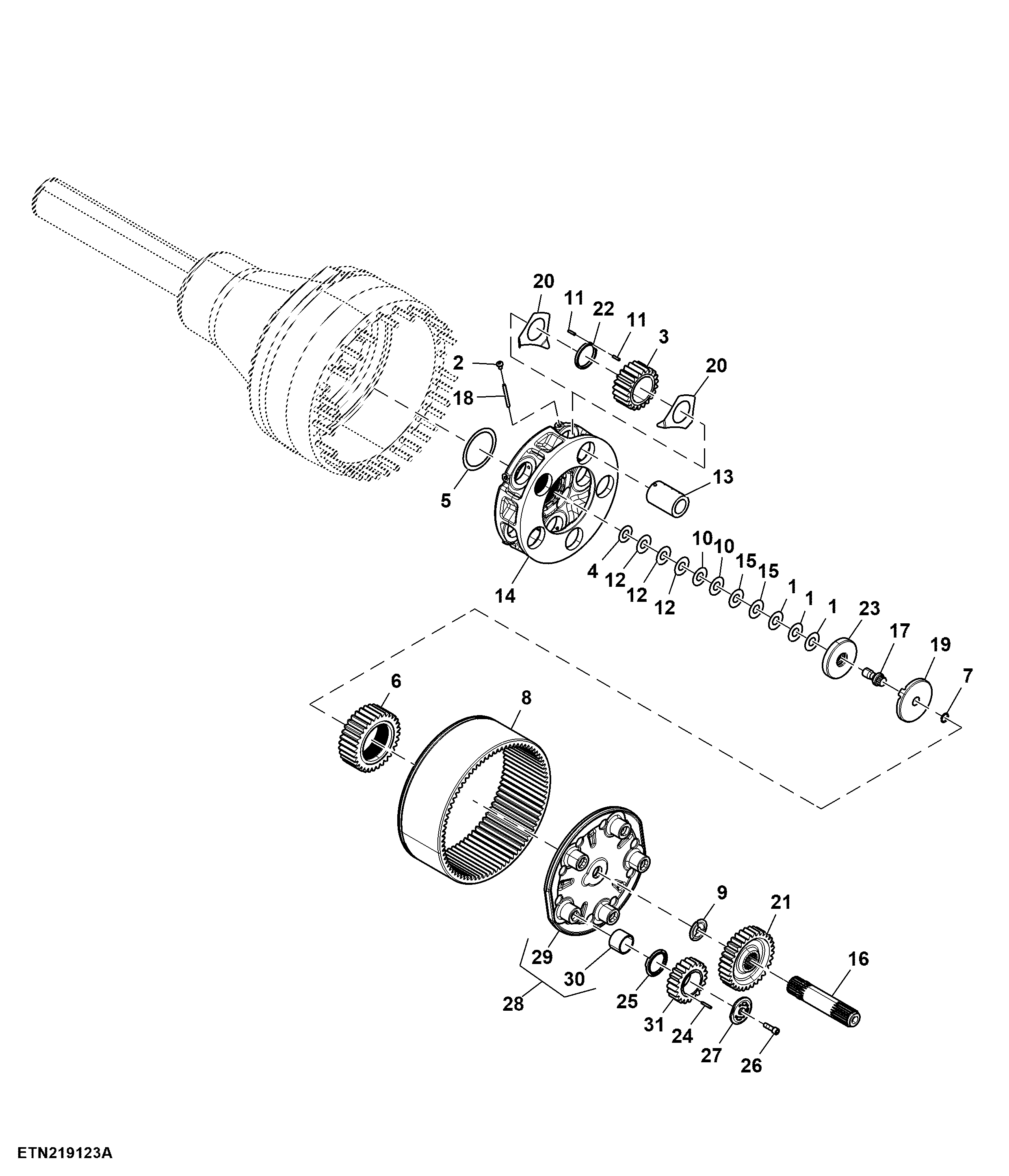

Final Drive, Double Reduction Front Axle (RH Illustrated)

Нет текстового описания
