STANDARD ARM (3 9 M - 12 FT 10 IN ) ( - 006003)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	-	1	Part 1	( AT131515 NO LONGER AVAILABLE)
1	AT131684	2	SEAL	-
2	AT131682	2	Seal	-
3	TH102411	2	Seal	-
4	9114176	1	Link	(SUB FOR AT201931)
6	8050176J	1	Link	(SUB FOR AT201887 OR 8050176)
7	8050178J	1	Link	(SUB FOR AT201888 OR 8050178)
11	AT128428	1	Pin Fastener	-
12	AT131627	1	Pin Fastener	105 X 324 mm (4.134" X 12.756")
13	3055219	1	Pin Fastener	(SUB FOR AT201687)
14	DH300061	1	Pin Fastener	(SUB FOR AT201694)
15	AT201692	1	Pin Fastener	-
16	AT201693	1	Pin Fastener	-
17	TH100074	6	Lubrication Fitting	-
20	19M8100	2	Cap Screw	M20 X 180
21	14M7277	12	Nut	M20
22	4276312R	4	Bolt	(SUB FOR AT202121)
26	4288572	4	O-Ring	(SUB FOR AT201748)
31	4134370R	1	Shim	(SUB FOR AT202083 OR 4134370)
32	4134371R	1	Shim	(SUB FOR AT131702 OR 4134371)
33	4134372	1	Washer	(SUB FOR AT202084)
34	4134373R	1	Shim	(SUB FOR AT131703 OR 4134373)
0B	3055205	2	Bushing	(SUB FOR AT131643)(USE IF AVAILABLE)
0B	3055205	2	Bushing	(SUB FOR AT131643 ) (SUB FOR AT201685)
0C	4207271	2	BUSHING	110 X 130 X 85 mm (4.331" X 5.118" X 3.346"), (SUB FOR AT131819)
0D	TH103214	2	Bushing	100 X 115 X 60 mm (3-15/16" X 4.528" X 2.362")
0E	4662435	1	Stop	(SUB FOR AT131769 OR 4205110)
0F	-	1	Part 6	( TH103198 NLA)
4B	3060476	4	Bushing	SUB FOR AT201695
4C	AT131682	6	Seal	-
4D	TH100074	2	Lubrication Fitting	-
7A	4271095	1	Stop	(SUB FOR AT203620)
7B	4271654	1	Stop	(SUB FOR AT201735)

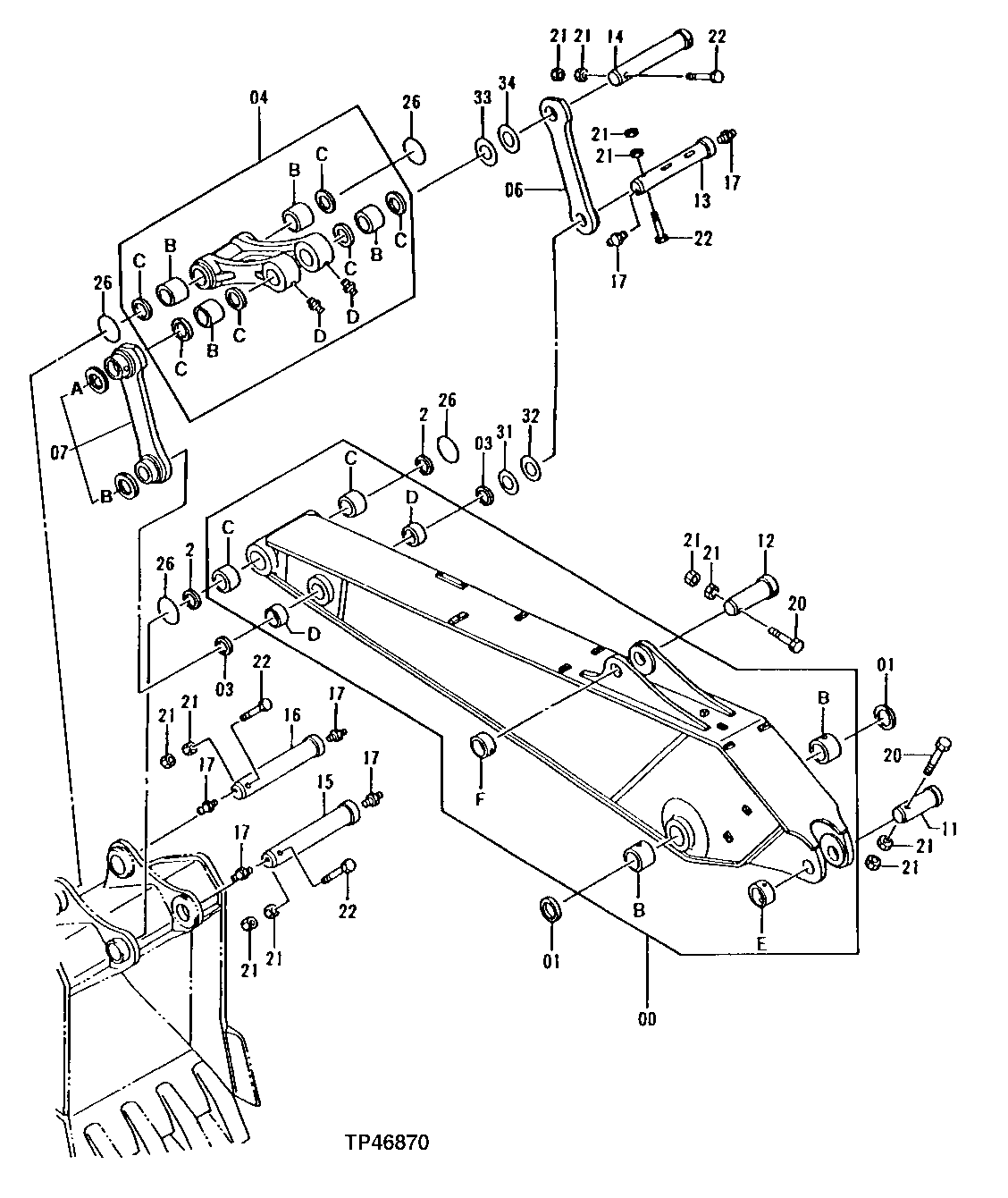

STANDARD ARM (3 9 M - 12 FT 10 IN ) ( - 006003)
