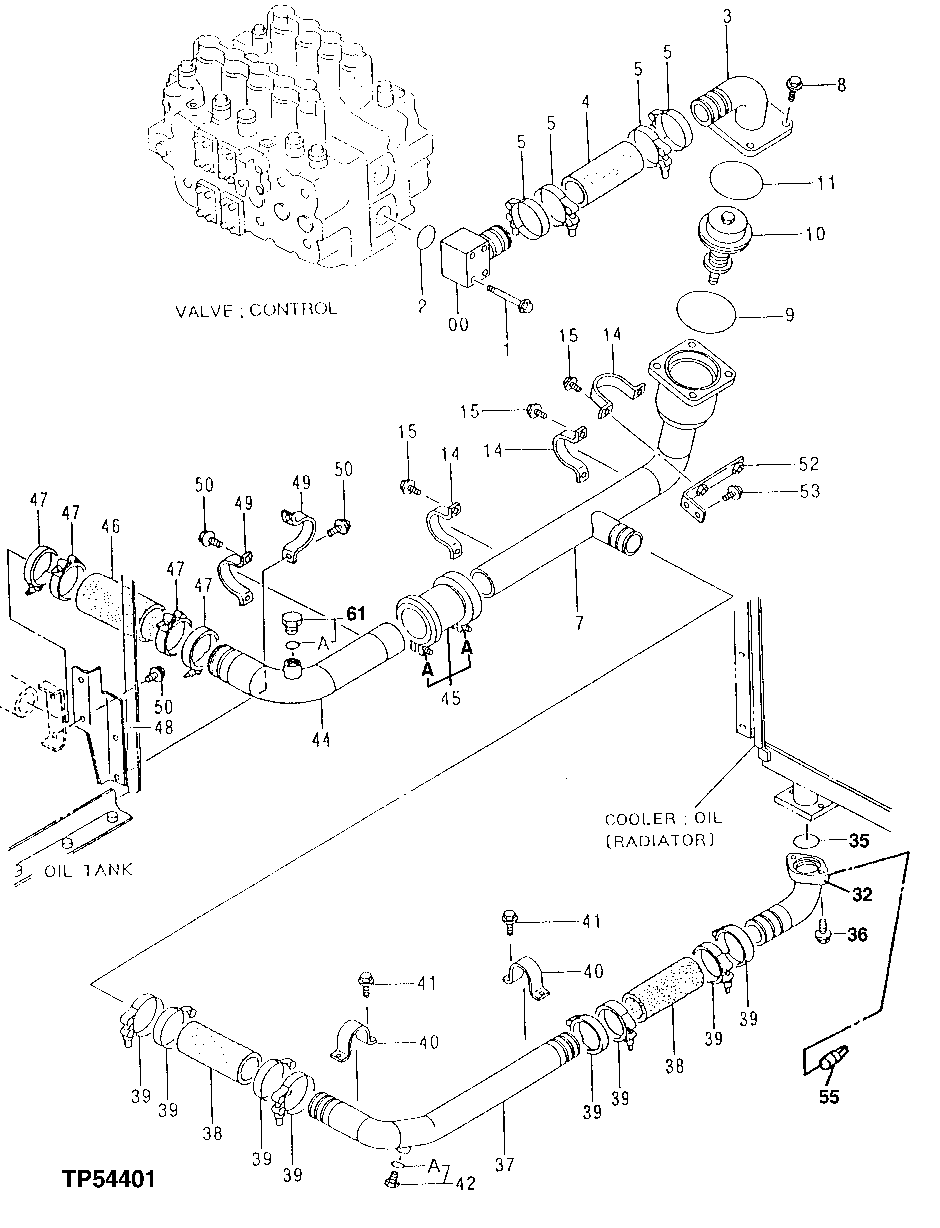

RETURN PIPINGS (007001 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9746657	1	Oil Line	SUB FOR AT178131
1	19M7949	4	Cap Screw	M12 X 100
1	12M7058	4	Lock Washer	12 mm, SUB FOR 12M7067
2	TH105683	1	O-Ring	59.400 X 3.100 mm (2.339" X 0.122")
3	8066118	1	Oil Line	SUB FOR AT178132
4	4094001	1	Hose	SUB FOR TH103728
5	AT39141	4	Hose Clamp	-
7	7031690	1	Oil Line	SUB FOR AT178133
8	19M7493	4	Cap Screw	M12 X 40
8	12H301	4	Lock Washer	1/2"
9	TH104589	1	O-Ring	144.400 X 3.100 mm (5.685" X 0.122")
10	4433091	1	Flow Control Hyd. Valve	SUB FOR AT202100
11	AT264342	1	O-Ring	SUB FOR TH100125
14	4000909	3	Clamp	SUB FOR TH101935
15	19M7662	6	Cap Screw	M10 X 30
15	12M7066	6	Lock Washer	10 mm
32	8059327	1	Tube	SUB FOR AT201913
35	TH105683	1	O-Ring	59.400 X 3.100 mm (2.339" X 0.122")
36	19M7361	2	Cap Screw	M12 X 50
36	12H301	2	Lock Washer	1/2"
37	8066705	1	Oil Line	SUB FOR AT178134
38	4094001	2	Hose	SUB FOR TH103728
39	AT39141	8	Hose Clamp	-
40	4053865	2	Clamp	SUB FOR TH103646
41	19M7662	4	Cap Screw	M10 X 30
41	12M7066	4	Lock Washer	10 mm
42	AT318013	1	Drain Plug	SUB FOR 4093624, SUB FOR TH102536
44	8051940	1	Tube	SUB FOR AT201890
45	4071215	1	Coupling	SUB FOR FXV00000007 AND TH101898
46	4167091	1	Hose	SUB FOR TH101901
47	AT50923	4	Hose Clamp	SUB FOR AT160583
48	8050152	1	Bracket	SUB FOR AT201886
49	4000909	2	Clamp	SUB FOR TH101935
50	19M7662	6	Cap Screw	M10 X 30
50	12M7066	6	Lock Washer	10 mm
52	9747015	1	Bracket	SUB FOR AT178135
53	19M8011	2	Cap Screw	M12 X 30
53	12M7058	2	Lock Washer	12 mm, SUB FOR 12M7067
55	M800462	1	Plug	-
61	4174542	1	Drain Plug	SUB FOR TH110478
42A	M800650	1	Packing	-
45A	-	2	Part 31	SUB TO FXV00000007, 4196267 AND TH106969 NLA
61A	AT318035	1	O-Ring	SUB FOR 4506424, TH100055
