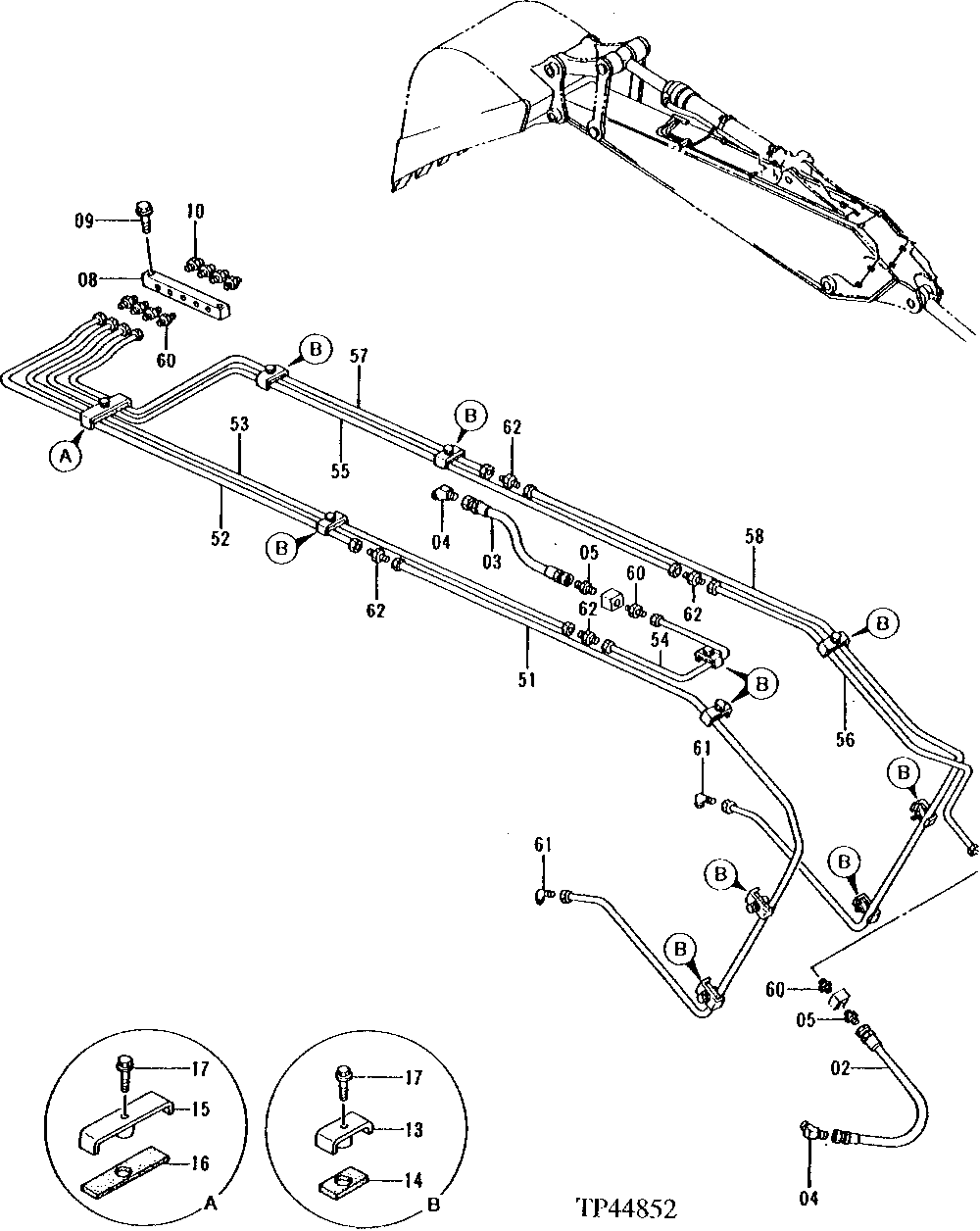

Lubricate Pipings - Standard Arm

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	AT202092	1	Hydraulic Hose	-
3	TH102493	1	Hydraulic Hose	-
4	94-1501	2	Elbow Fitting	(SUB FOR AT121757)
5	X4F3P4S	2	Adapter Fitting	(SUB FOR TH100362 OR 94-1301)
8	4274903	1	Junction Block	(SUB FOR AT202119)
9	19M7358	2	Cap Screw	M10 X 40
9	12M7066	2	Lock Washer	10 mm
10	JD7769	4	Lubrication Fitting	(SUB FOR TH100364)
13	9736422	10	Clamp	(SUB FOR AT202175)
14	AT318012	10	Isolator	(SUB FOR 4269657 ) (SUB FOR AT130970)
15	9736421	1	Clamp	(SUB FOR AT202174)
16	AT318020	1	Strap	(SUB FOR 4273721, AT131668)
17	12M7066	11	Lock Washer	10 mm
17	19M7662	11	Cap Screw	M10 X 30
51	3068248	1	Line	(SUB FOR AT201706)
52	4274888	1	Line	(SUB FOR AT201741)
53	4276568	1	Line	(SUB FOR AT201743)
54	4331023	1	Oil Line	(SUB FOR AT201785)
55	4335902	1	Line	(SUB FOR AT201807)
56	4331024	1	Oil Line	(SUB FOR AT201786)
57	4274890	1	Line	(SUB FOR AT201742)
58	3068249	1	Line	(SUB FOR AT201707)
60	4130169	6	Fitting	(SUB FOR TH101391)
61	4130175	2	Fitting	(SUB FOR TH101392)
62	Z32962	4	Fitting	-
70	AT176007	1	Arm	WHOLEGOODS (INCLUDES STANDARD ARM, BUCKET CYLINDER AND LINKAGE) (NOT ILLUSTRATED) (CONTAINS ALL ITEMS ON THIS PAGE - ADDITIONAL COMPONENTS LISTED ON OTHER PAGES)
