Открытый узел

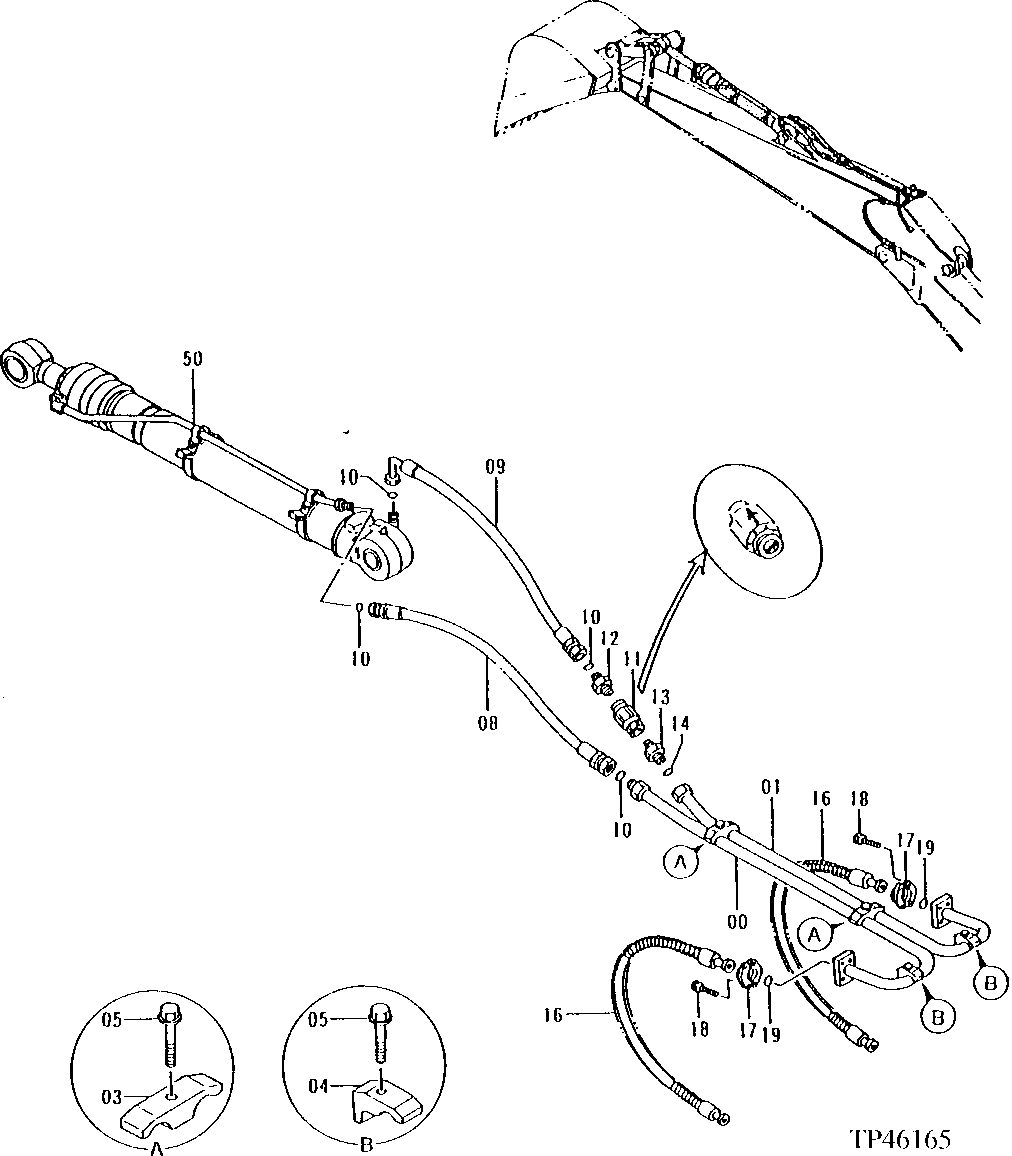

LONG ARM FRONT PIPINGS

LONG ARM FRONT PIPINGS

LONG ARM FRONT PIPINGS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

LONG ARM FRONT PIPINGS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8061758	1	Line	(SUB FOR AT172090)
1	8061759	1	Line	(SUB FOR AT172091)
3	4189860	2	Clamp	(SUB FOR TH108314)
4	4190127	2	Clamp	(SUB FOR TH108313)
5	19M8348	4	Cap Screw	M12 X 65
8	4345675	1	Hydraulic Hose	(SUB FOR AT172092)
9	4334631	1	Hydraulic Hose	Fabricate, (SUB FOR AT172093)
10	T76938	4	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
11	4041432	1	Flow Control Hyd. Valve	(SUB FOR AT172094)
12	4208659	1	Adapter Fitting	(SUB FOR AT172095)
13	4208097	1	Adapter Fitting	(SUB FOR AT172096)
14	T78612	1	O-Ring	-
16	AT172097	2	Hydraulic Hose	Fabricate
17	4085560	4	Flange Fitting	(SUB FOR TH101960)
18	19M8395	8	Screw	M12 X 40
19	T78313	2	O-Ring	32.918 X 3.531 mm (1.296" X 0.139")
50	-	1	Part 17	(BUCKET) (SEE SEPARATE PAGE FOR DETAIL)
