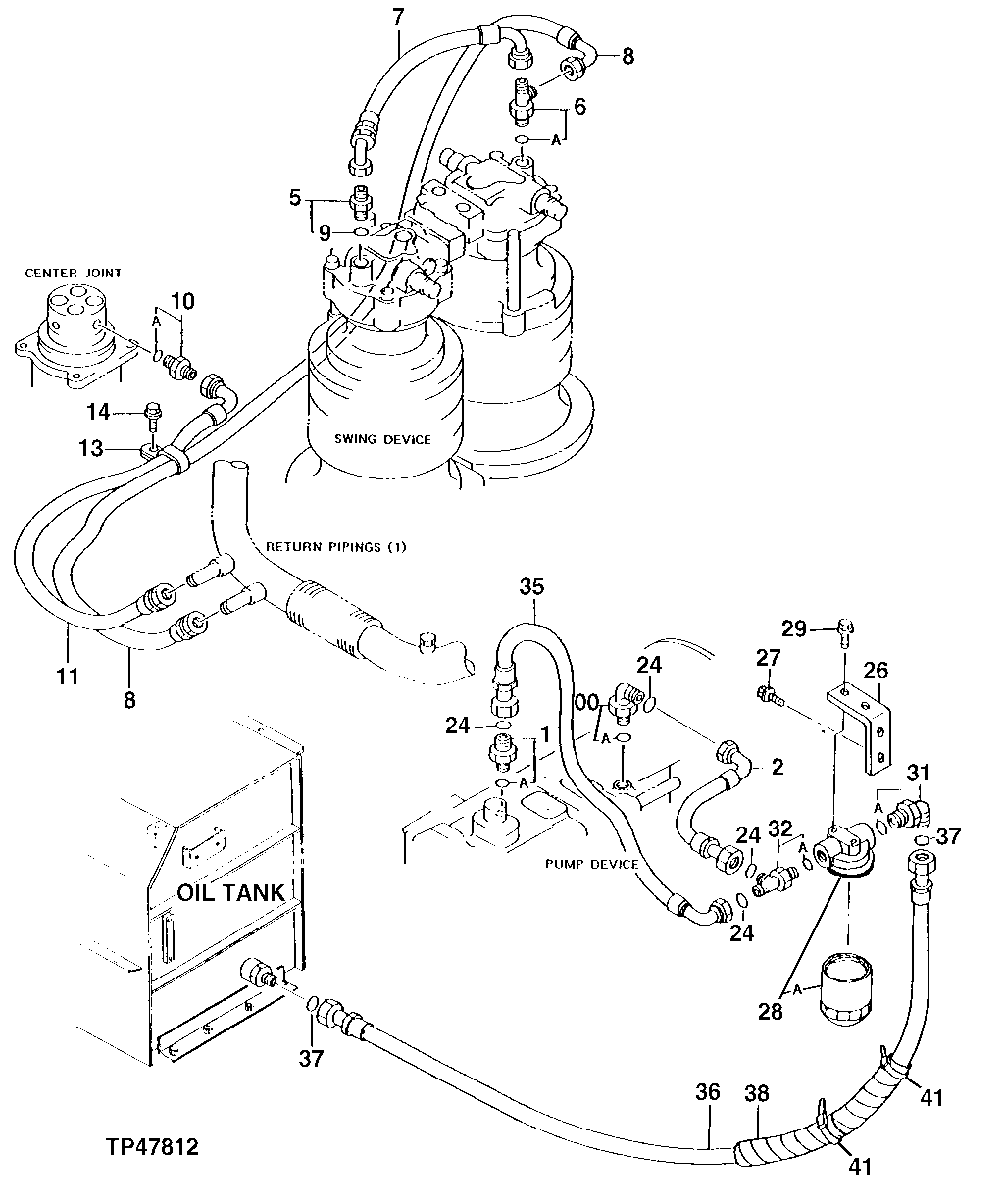

DRAIN PIPINGS ( - 006163)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4157562	1	Elbow Fitting	(SUB FOR TH109540)
1	A853166	1	Adapter Fitting	(SUB FOR AT107392 OR 4189619)
2	4300369	1	Hose	(SUB FOR AT173776)
5	X8-10F5OX	1	Adapter Fitting	(SUB FOR TH110204 OR TH101006, ALONG WITH U46489)
6	4217343	1	Tee Fitting	(SUB FOR AT131873)
7	4343216	1	Hydraulic Hose	(SUB FOR AT202346)
8	AT131926	1	Hydraulic Hose	3/4" X 2249 mm (88-1/2") X 3/4"
9	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), (SUB FOR U46489)
10	X8-10F5OX	1	Adapter Fitting	(SUB FOR TH110204 OR TH101006, ALONG WITH U46489)
11	4313161	1	Hydraulic Hose	(SUB FOR AT202192)
13	4190266	1	Clip	(SUB FOR TH108793)
14	19M7402	1	Cap Screw	M10 X 25
14	12M7066	1	Lock Washer	10 mm
24	T77858	4	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
26	4362407	1	Bracket	(SUB FOR AT175915)
27	19M8011	2	Cap Screw	M12 X 30
27	12M7058	2	Lock Washer	12 mm, (SUB FOR 12M7067)
28	4362444	1	Filter	(SUB FOR AT175916)
29	12M7066	2	Lock Washer	10 mm
29	19M7402	2	Cap Screw	M10 X 25
31	4189535	1	Adapter Fitting	(SUB FOR AT114853)
32	4257724	1	Tee Fitting	(SUB FOR AT175917)
35	AT202461	1	Hydraulic Hose	-
36	4365395	1	Hydraulic Hose	(SUB FOR AT175918)
37	T76938	2	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
38	-	2	Part 33	(MAKE FROM XHG-075, BULK MATERIAL, CUT TO LENGTH), (SUB FOR AT138222)
41	H77698	2	Tie Band	-
42	T157996	1	Label	(NOT ILLUSTRATED ON THIS PAGE)
43	4174542	1	Drain Plug	(SUB FOR TH110478)(NOT ILLUSTRATED ON THIS PAGE)
0A	AT318035	1	O-Ring	(SUB FOR 4506424, TH100055)
1A	AT318035	1	O-Ring	(SUB FOR 4506424, TH100055)
6A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), (SUB FOR U46489)
10A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), (SUB FOR U46489)
28A	4363399	1	Filter Element	(SUB FOR AT175919)
31A	TH101926	1	O-Ring	28.700 X 3.500 mm (1.130" X 0.138")
32A	TH101926	1	O-Ring	28.700 X 3.500 mm (1.130" X 0.138")
