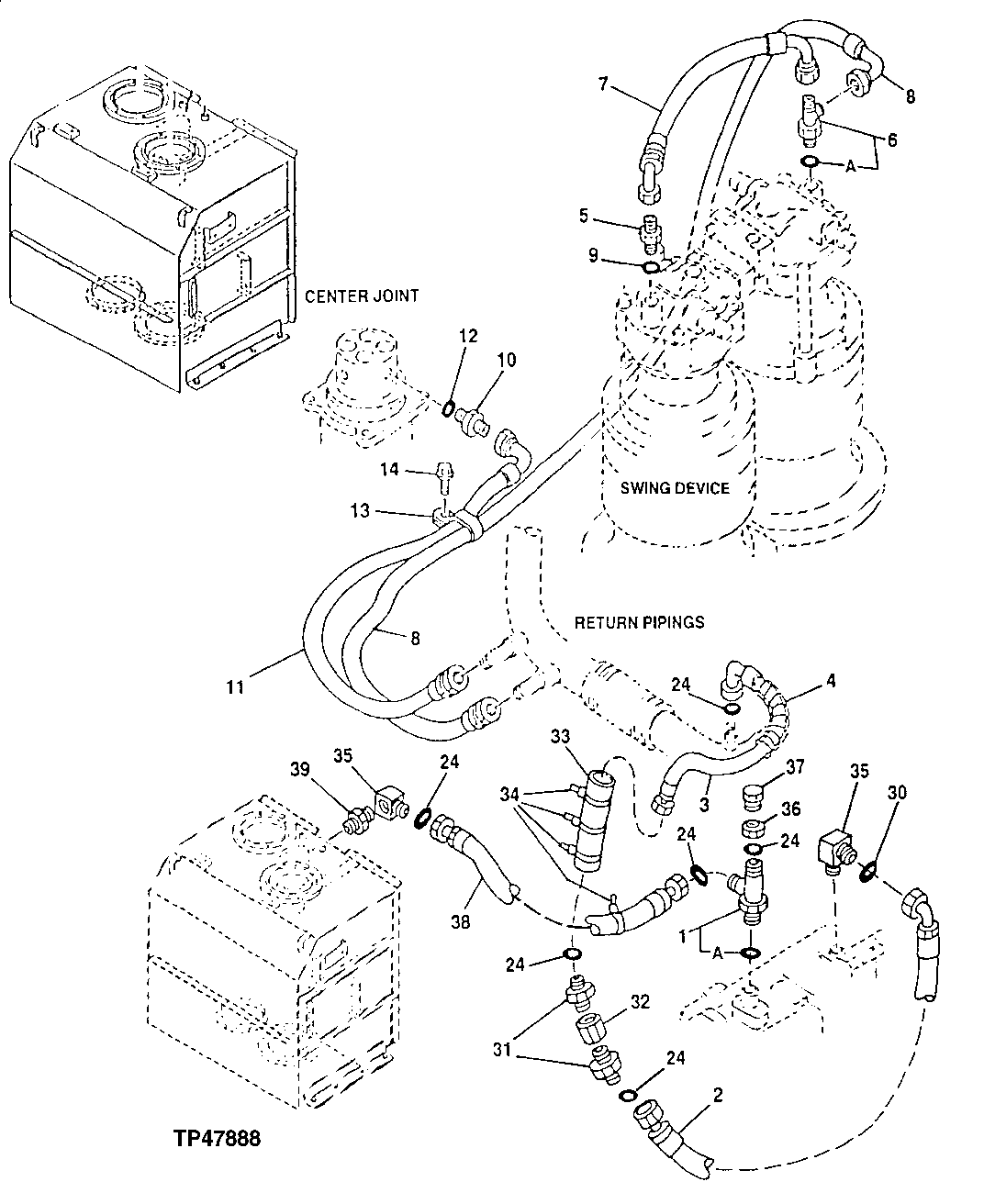

DRAIN PIPINGS ( - 006162)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4218070	1	Tee Fitting	SUB FOR AT200408
2	4300369	1	Hose	SUB FOR AT173776
3	4247572	1	Hydraulic Hose	SUB FOR AT202108
4	-	1	Part 5	MAKE FROM XHG-075, BULK MATERIAL, CUT TO LENGTH, SUB FOR AT138222
5	X8-10F5OX	1	Adapter Fitting	SUB FOR TH110204 OR TH101006, ALONG WITH U46489
6	4217343	1	Tee Fitting	SUB FOR AT131873
7	4343216	1	Hydraulic Hose	SUB FOR AT202346
8	AT131926	1	Hydraulic Hose	3/4" X 2249 mm (88-1/2") X 3/4"
9	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), SUB FOR U46489
10	X8-10F5OX	1	Adapter Fitting	SUB FOR TH110204 OR TH101006, ALONG WITH U46489
11	4313161	1	Hydraulic Hose	SUB FOR AT202192
12	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), SUB FOR U46489
13	4190266	1	Clip	SUB FOR TH108793
14	19M7402	1	Cap Screw	M10 X 25
14	12M7066	1	Lock Washer	10 mm
24	T77858	5	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
30	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
31	4208967	2	Adapter Fitting	SUB FOR AT173777
32	94-0678	1	Fitting	SUB FOR AT173781
33	4219918	1	Isolator	SUB FOR TH111416
34	H77698	3	Tie Band	-
35	4281216	2	Elbow Fitting	SUB FOR AT173778
36	38H1356	1	Tube Nut	-
37	4189094	1	Fitting Plug	-
38	4364710	1	Hose	SUB FOR AT173775
39	94-1605	1	Reducer	SUB FOR AT173779
1A	AT318035	1	O-Ring	SUB FOR 4506424, TH100055
6A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), SUB FOR U46489
