Открытый узел

RIGHT CONTROL BOX [02B13]

RIGHT CONTROL BOX [02B13]

RIGHT CONTROL BOX [02B13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

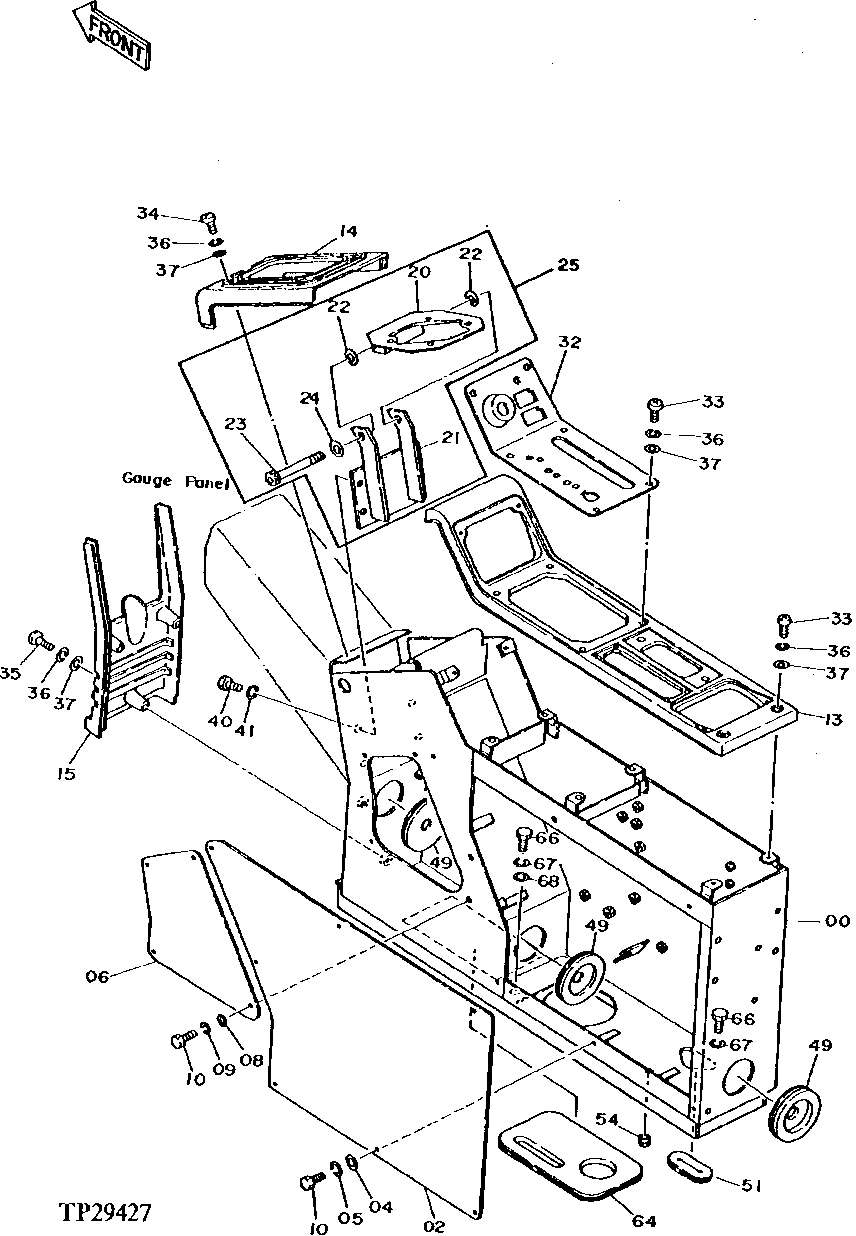

RIGHT CONTROL BOX [02B13]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8052227	1	STAND	(SUB FOR AT131382)
0	8044587	1	STAND	(SUB FOR AT132106)
2	3037903	1	COVER	(SUB FOR TH108485)
4	24M7250	7	Washer	6.400 X 17 X 3 MM
5	12M7006	7	Lock Washer	6 MM
6	4191972	1	COVER	(SUB FOR TH108486)
8	24M7054	4	Washer	6.400 X 12 X 1.600 MM
9	12M7006	4	Lock Washer	6 MM
10	J900614	11	Bolt	(SUB FOR TH104056)
13	5002033	1	PANEL	(SUB FOR TH108487)
14	1010966	1	COVER	(SUB FOR TH108488)
15	1010899	1	COVER	(SUB FOR TH108489)
20	8038104	1	BRACKET	(SUB FOR TH108509)
21	8038102	1	BRACKET	(SUB FOR TH108493)
22	4191947	2	SHIM	(SUB FOR TH108494)
23	19M8442	1	Screw	M12 X 100
24	24M7047	2	Washer	13 X 24 X 2.500 MM
25	-	1	Part 18	( 9076592 NO LONGER AVAILABLE) (ORDER COMPONENTS)
32	7044989	1	PANEL	(SUB FOR 3055215)
33	21M7246	8	Screw	M6 X 16
34	21M7206	4	Screw	M6 X 20
35	21M7405	3	Screw	M6 X 40
36	12M7006	15	Lock Washer	6 MM
37	24M7054	15	Washer	6.400 X 12 X 1.600 MM
40	19M7938	4	Cap Screw	M10 X 20
41	12M7066	4	Lock Washer	10 MM
49	4161992	3	GROMMET	(SUB FOR TH108491)
51	4205083	1	GROMMET	(SUB FOR TH108495)
54	94-2817	1	Grommet	(SUB FOR TH102171)
64	4200658	1	GROMMET	(SUB FOR TH108496)
66	19M8499	6	Cap Screw	M10 X 60
67	12M7066	6	Lock Washer	10 MM
68	24M7028	1	Washer	10.500 X 20 X 2 MM
