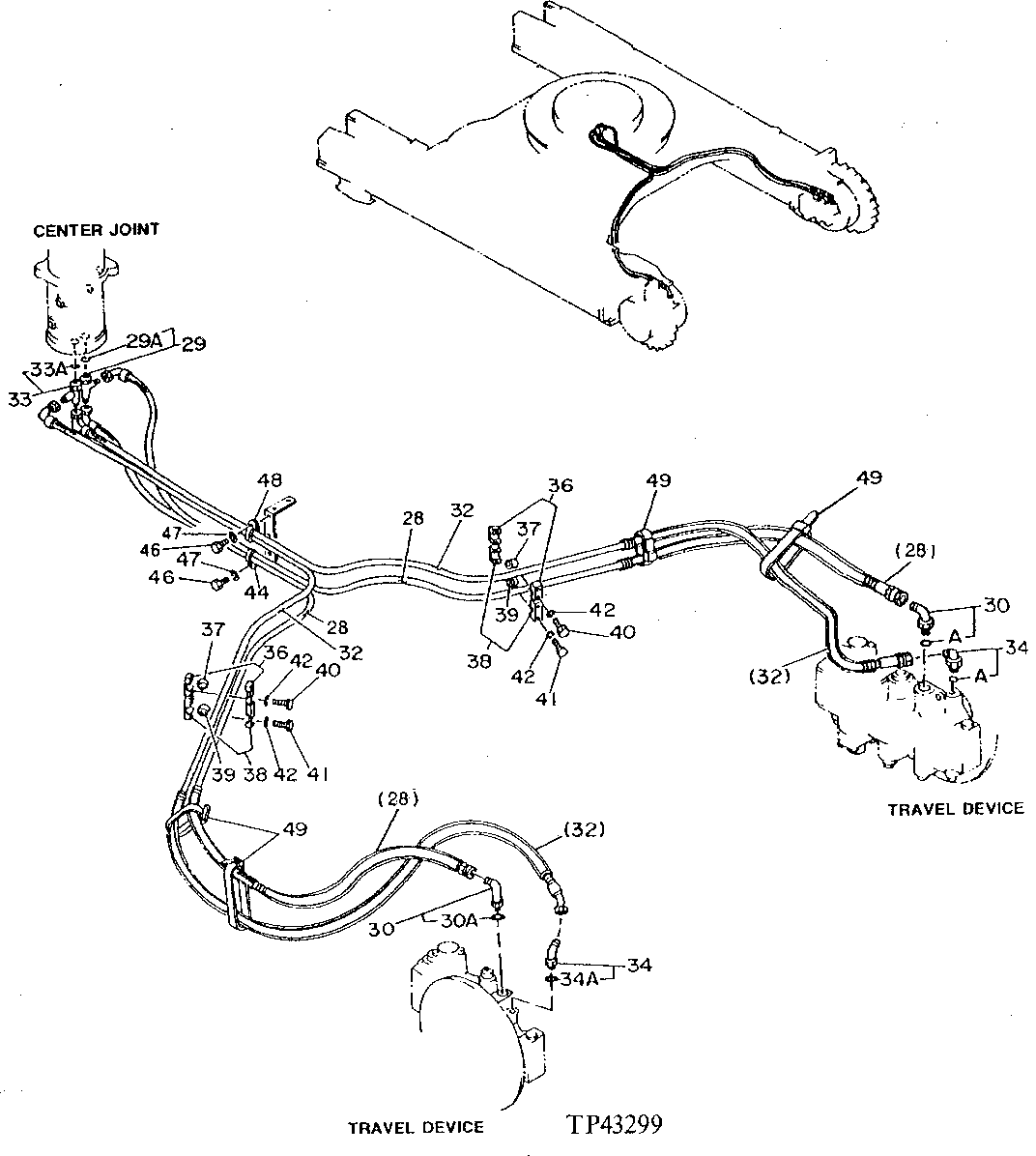

PROPEL HYDRAULIC LINES AND HOSES (SERIAL NO. 005269- ) [01C01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
28	AT131905	2	HYDRAULIC HOSE	3/4" X 3 040 MM (119-3/4") X 3/4", (PROPEL DRAIN LINE)
29	4217343	1	Tee Fitting	(SUB FOR AT131873)
30	4154672	2	Elbow Fitting	(SUB FOR TH101008)
32	AT134361	2	Hydraulic Hose	9/16" X 3 120 MM (122-3/4") X 9/16", (TWO SPEED PILOT CONTROL LINES)
33	4205363	1	Tee Fitting	(SUB FOR AT126362)
34	A852333	2	Elbow Fitting	(SUB FOR TH101047) (SUB FOR 4154671)
36	4186040	2	CLAMP	(SUB FOR AT131722)
37	4186041	2	BUSHING	(SUB FOR AT131723)
38	4217754	2	CLAMP	(SUB FOR AT131894)
39	4217755	2	BUSHING	(SUB FOR AT131895)
40	19M8397	4	Cap Screw	M8 X 50
41	19M8402	4	Cap Screw	M8 X 65
42	12M7056	8	Lock Washer	8 MM, (SUB FOR 12M7065)
44	4190266	1	Clip	(SUB FOR TH108793)
46	19M8324	2	Cap Screw	M10 X 16
47	12M7066	2	Lock Washer	10 MM
48	T32854	1	Clamp	(SUB FOR AT121964)
49	H77698	8	Tie Band	(SUB FOR TH106422)
29A	4506418	1	O-Ring	(SUB FOR U46489)
30A	4506418	1	O-Ring	(SUB FOR U46489)
33A	CH11570	1	O-Ring	-
34A	CH11570	1	O-Ring	-

PROPEL HYDRAULIC LINES AND HOSES (SERIAL NO. 005269- ) [01C01]
