PROPEL HYDRAULIC LINES AND HOSES [01B22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8043568	1	OIL LINE	(SUB FOR AT132101) (PROPEL MOTOR FORWARD)
1	8043569	1	OIL LINE	(SUB FOR AT132102) (PROPEL MOTOR FORWARD)
2	8043570	1	OIL LINE	(SUB FOR AT132103) (PROPEL MOTOR REVERSE)
3	8043571	1	OIL LINE	(SUB FOR AT132104) (PROPEL MOTOR REVERSE)
5	3044408	1	CLAMP	(SUB FOR AT131657)
6	3044464	1	CLAMP	(SUB FOR AT131658)
7	19M7363	2	Cap Screw	M12 X 60
8	12H301	2	Lock Washer	1/2"
10	4209509	1	BRACKET	(SUB FOR AT131858)
11	4209510	1	BRACKET	(SUB FOR AT131859)
12	19M7402	4	Cap Screw	M10 X 25
13	12M7066	4	Lock Washer	10 MM
15	4189860	2	Clamp	(SUB FOR TH108314)
16	19M7363	2	Cap Screw	M12 X 60
17	12H301	2	Lock Washer	1/2"
19	AT131855	4	HYDRAULIC HOSE	-
20	4189535	4	Adapter Fitting	(SUB FOR AT114853)
21	T76938	12	O-Ring	(SUB FOR TH108326)
23	AT131789	4	HYDRAULIC HOSE - FABRICATE	1" X 1 360 MM (53-1/2") X 1-7/16", (PROPEL)
24	4085560	8	Flange Fitting	(SUB FOR TH101960)
25	19M8395	16	Screw	M12 X 40
26	T78313	4	O-Ring	(SUB FOR H61355)
20A	TH101926	1	O-Ring	-

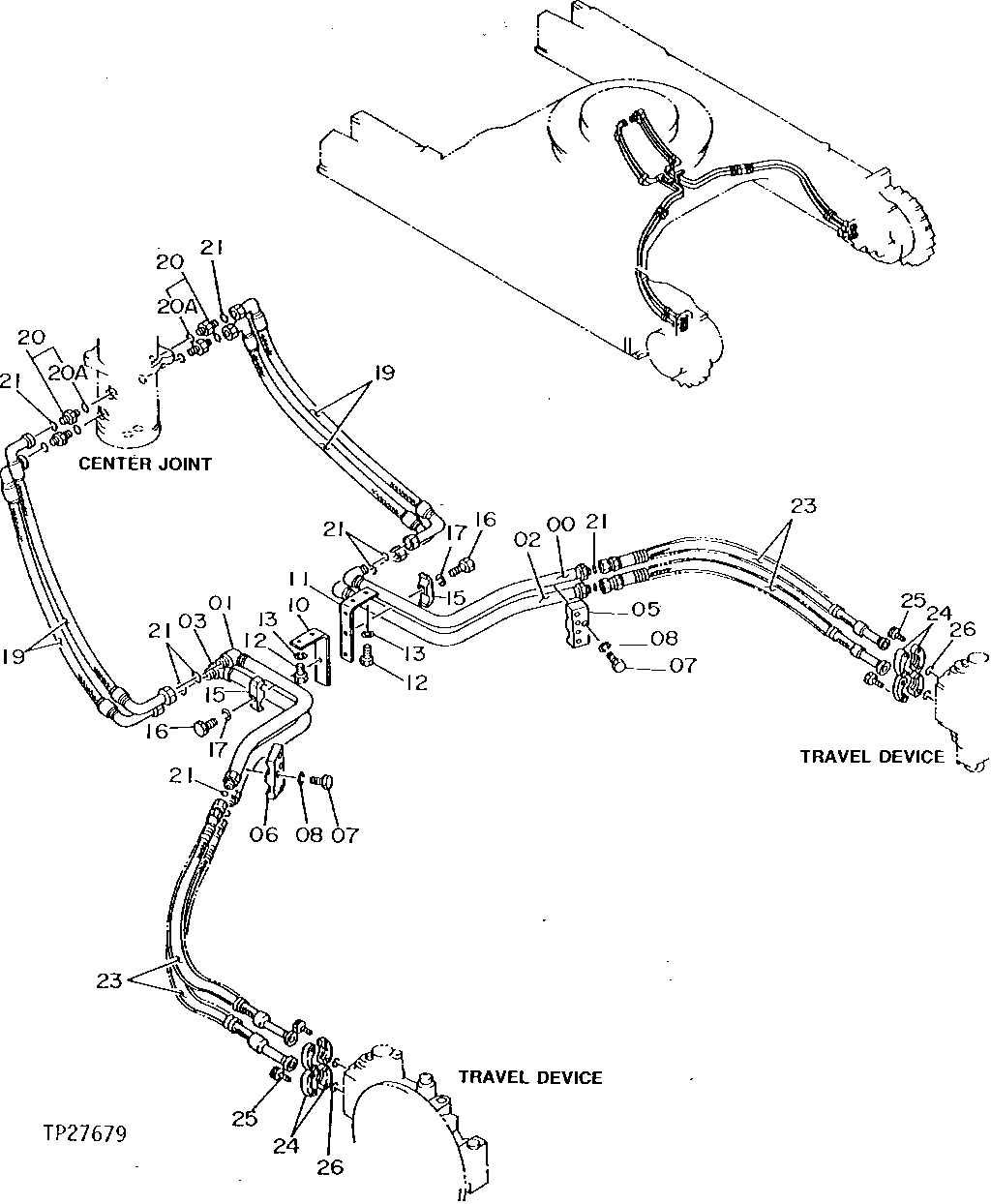

PROPEL HYDRAULIC LINES AND HOSES [01B22]

Нет текстового описания
