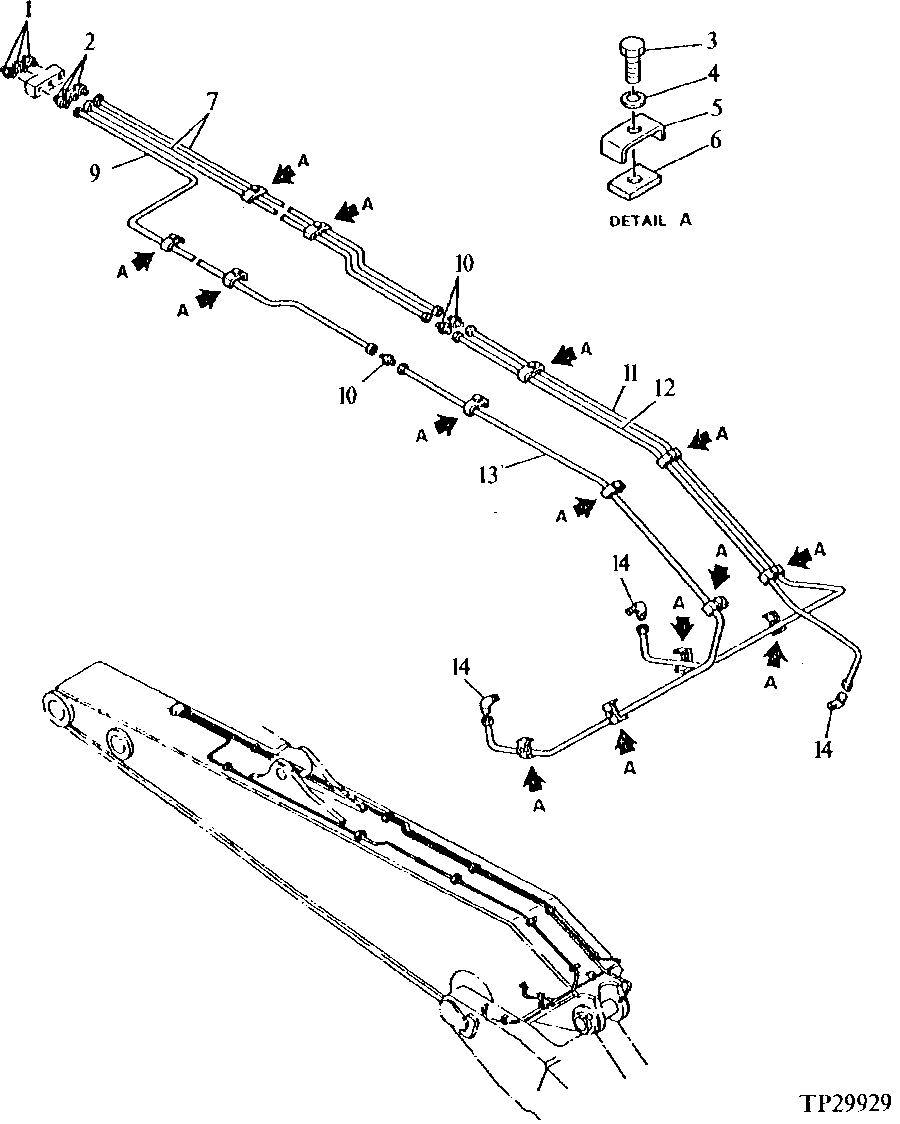

PIPING FOR 16' (4.9 METER) ARM [03I23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	TH100074	3	Lubrication Fitting	-
2	4130169	3	Fitting	(SUB FOR TH101391)
3	19M8765	14	Screw	M12 X 28, (SUB FOR 19M3204) (SUB FOR AT131539 OR TH101717, ALONG WITH 12M7067)
3	12M7058	14	Lock Washer	12 MM (0.472") (SUB FOR 12M7067)
4	12H301	14	Lock Washer	12.700 MM (1/2")
5	4032160	14	CLAMP	(SUB FOR AT131669)
6	4032161	14	STRAP	(SUB FOR AT131670)
7	3046131	2	TUBE	(SUB FOR AT132678)
9	3046130	1	TUBE	(SUB FOR AT132677)
10	Z32962	3	Fitting	(SUB FOR T115094)
11	3046127	1	TUBE	(SUB FOR AT132674)
12	3046128	1	TUBE	(SUB FOR AT132675) (ARM CYLINDER ROD END LUBRICATION LINE)
13	3046129	1	TUBE	(SUB FOR AT132676)
14	4130175	3	Fitting	(SUB FOR TH101392)

PIPING FOR 16' (4.9 METER) ARM [03I23]

Нет текстового описания
