Открытый узел

CONTROL PEDALS [03D15]

CONTROL PEDALS [03D15]

CONTROL PEDALS [03D15]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

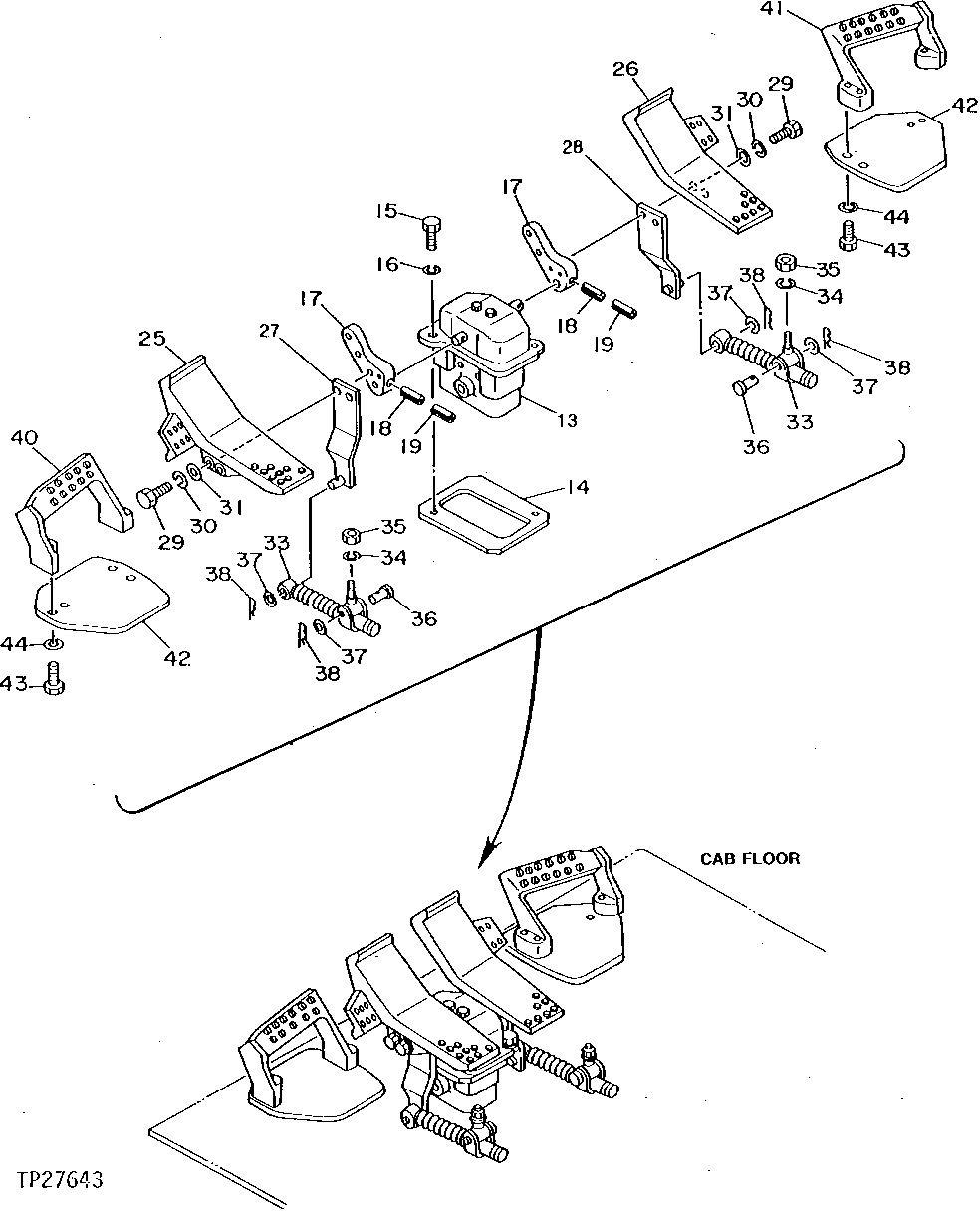

CONTROL PEDALS [03D15]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
13	9073404	1	Hyd Actuated Control Valve	(SUB FOR AT128307)
14	4191969	1	Plate	(SUB FOR TH108382)
15	19M7358	2	Cap Screw	M10 X 40
16	12M7066	2	Lock Washer	10 MM
17	4204996	2	BRACKET	(SUB FOR TH108374)
18	34M7062	2	Spring Pin	5 X 32 MM
19	34M7124	2	Spring Pin	8 X 30 MM, (SUB FOR 34M7065)
25	-	1	Part 8	( TH108375 NOT AVAILABLE FOR SERVICE) (SUB AT128309, ALONG WITH (2) 19M7358, (2) 12M7066 AND (2) 24M7028)
25	1024442	1	PEDAL	(SUB FOR AT128309)
26	-	1	Part 10	( TH108376 NOT AVAILABLE FOR SERVICE) (SUB AT128310, ALONG WITH (2) 19M7358, (2) 12M7066 AND (2) 24M7028)
26	1024440	1	PEDAL	(SUB FOR AT128310)
27	9728065	1	BRACKET	(SUB FOR TH108386)
28	9728053	1	BRACKET	(SUB FOR TH108387)
29	19M7358	4	Cap Screw	M10 X 40, (USE WITH AT128309 OR AT128310 REPLACEMENT PEDALS)
29	19M7662	4	Cap Screw	M10 X 30, (USE WITH TH108375 ORIGINAL PEDAL)
30	12M7066	4	Lock Washer	10 MM
31	24M7028	4	Washer	10.500 X 20 X 2 MM
33	4204959	2	Torsional Damper	(SUB FOR TH108384)
34	12M7056	2	Lock Washer	8 MM, (SUB FOR 12M7065)
35	14M7273	2	Nut	M8
36	4044928	2	Pin	(SUB FOR TH108385)
37	24M7055	4	Washer	8.400 X 16 X 1.600 MM
38	H132922	4	Cotter Pin	-
40	2024629	1	FOOTREST	(SUB FOR TH108380)
41	2024630	1	FOOTREST	(SUB FOR TH108379)
42	4191971	2	COVER	(SUB FOR TH108381)
43	19M7662	6	Cap Screw	M10 X 30
44	12M7066	6	Lock Washer	10 MM
