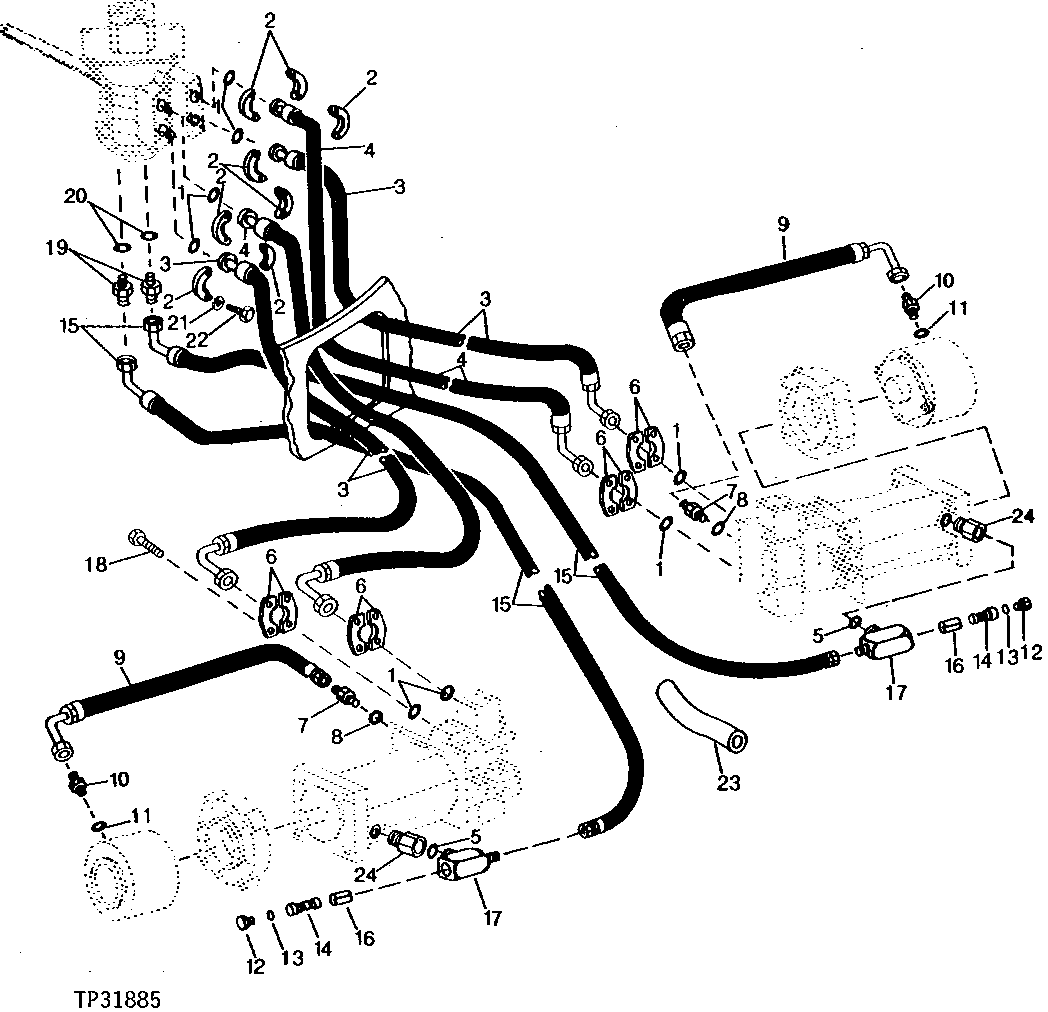

UNDERCARRIAGE HYDRAULICS (SERIAL NO. 510036- ) [01C07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T72216	8	O-Ring	-
2	R29867	8	Flange Fitting	-
3	AT85195	2	HYDRAULIC HOSE - FABRICATE	1-1/4" X 1 500 MM (59") X 1-1/4", (SUB FOR AT85194)
4	AT85195	2	HYDRAULIC HOSE - FABRICATE	1-1/4" X 1 500 MM (59") X 1-1/4"
5	R47151	2	O-Ring	-
6	T81202	8	FLANGE FITTING	-
7	R27212	2	Fitting	-
8	T70177	2	O-Ring	-
9	AT46298	2	HYDRAULIC HOSE - FABRICATE	9/16" X 965 MM (38") X 9/16"
10	AT74884	2	CHECK VALVE	-
11	R28782	2	O-Ring	-
12	R27175	2	Drain Plug	-
13	R47157	2	O-RING	-
14	R64818	2	PLUG	-
15	AT69326	2	HYDRAULIC HOSE - FABRICATE	3/4" X 2 210 MM (87") X 7/8"
16	R67919	2	DISK SPRING	-
17	AR78077	2	TEE FITTING	-
18	19H2993	16	Cap Screw	1/2" X 1-1/2"
19	R27237	2	Fitting	-
20	R47150	2	O-Ring	-
21	12H293	16	Lock Washer	7/16"
22	19H3205	16	Cap Screw	7/16" X 1-1/2"
23	-	2	Part 23	(MAKE FROM T68940 BULK MATERIAL, CUT TO LENGTH)
24	T74543	2	ADAPTER FITTING	-

UNDERCARRIAGE HYDRAULICS (SERIAL NO. 510036- ) [01C07]
