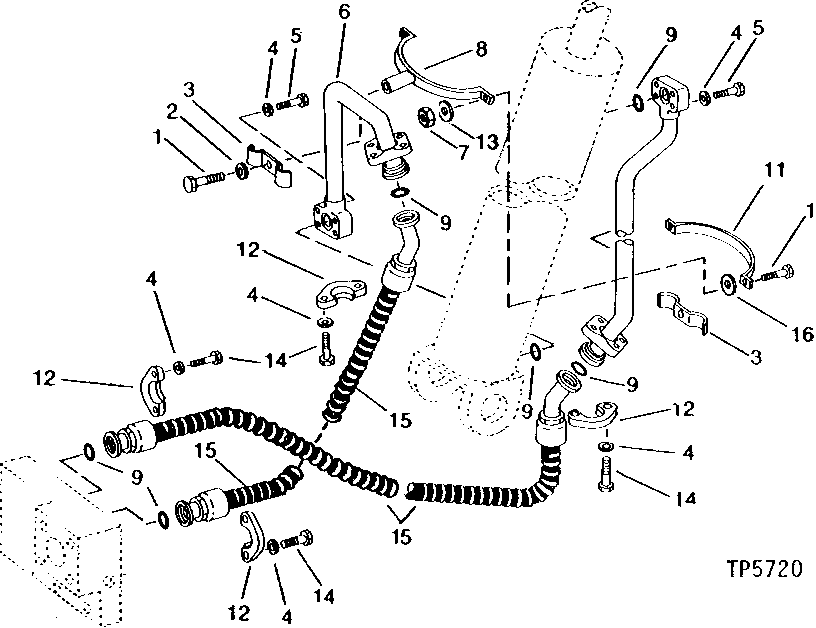

JUNCTION BLOCK TO BOOM CYLINDERS HYDRAULICS [02J08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2473	6	Cap Screw	1/2" X 1-3/4"
2	12H301	2	Lock Washer	1/2"
3	T52685	4	CLAMP	-
4	12H293	48	Lock Washer	7/16"
5	19H2106	16	Cap Screw	7/16" X 2-3/4"
6	AT46580	1	TUBE	R.H. CYLINDER
6	AT46582	1	OIL LINE	L.H. CYLINDER
7	K40014	4	Lock Nut	(SUB FOR BP12214, THIS APPLICATION)
8	AT46584	2	CLAMP	-
9	T72216	12	O-Ring	-
10	AT46581	1	LINE	R.H. CYLINDER
10	AT46583	1	OIL LINE	L.H. CYLINDER
11	T48067	2	CLAMP	-
12	R29867	16	Flange Fitting	-
13	24H1111	4	Washer	17/32" X 1-1/16" X 0.090"
14	19H3205	32	Cap Screw	7/16" X 1-1/2"
15	AT46579	4	HYDRAULIC HOSE - FABRICATE	-
16	24H1211	16	Washer	9/16" X 1-3/8" X 0.105"

JUNCTION BLOCK TO BOOM CYLINDERS HYDRAULICS [02J08]
