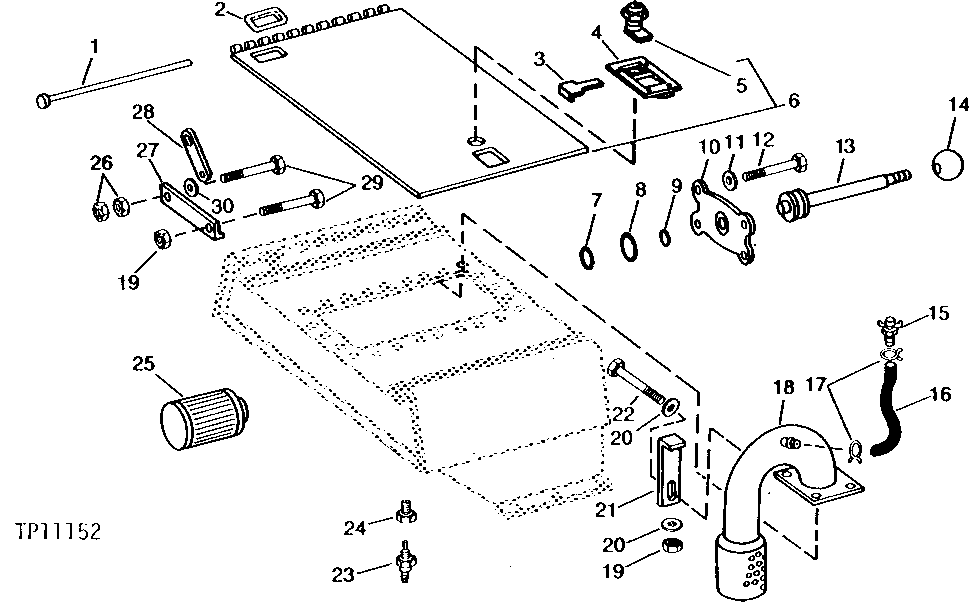

HYDRAULIC RESERVOIR COVER, FILTER AND SENDING UNIT [02J01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T40248	1	PIN FASTENER	-
2	R20759	1	Grommet	-
3	T63640	1	LOCK	-
4	AT55843	1	HANDLE	-
5	AT55844	1	LOCK	-
6	AT45807	1	COVER	-
7	L2027CU	2	O-Ring	-
8	R86192	2	O-RING	(SUB FOR U12331)
9	H36256	2	O-Ring	-
10	T68197	2	FLANGE	-
11	12H301	8	Lock Washer	1/2"
12	19H2993	8	Cap Screw	1/2" X 1-1/2"
13	AT62826	2	PISTON	WITH ROD (HYDRAULIC RESERVOIR SHUT-OFF VALVE)
14	AP17808	2	Knob	(SUB FOR M526T, THIS APPLICATION)
15	AT13740	1	Drain Valve	-
16	-	1	Part 16	(MAKE FROM TY22324 BULK MATERIAL, CUT TO LENGTH) (SUB FOR T29698, T67166 AND T79478)
17	R34766	2	Clamp	-
18	AT45803	1	DIFFUSER	-
19	14H812	2	NUT	3/8"
20	24H1219	2	Washer	7/16" X 1" X 0.083"
21	T55243	1	ANGLE	-
22	T27895	1	CAP SCREW	-
23	AT37368	1	SENDER	-
24	15H589	1	Pipe Bushing	(SUB FOR T51917)
25	AT32408	2	Filter	-
26	14H732	3	Nut	3/8"
27	T49195	1	ANGLE	-
28	T49196	1	LINK	-
29	19H3239	3	Cap Screw	3/8" X 1-1/4"
30	24H1305	1	Washer	13/32" X 13/16" X 0.065"

HYDRAULIC RESERVOIR COVER, FILTER AND SENDING UNIT [02J01]
