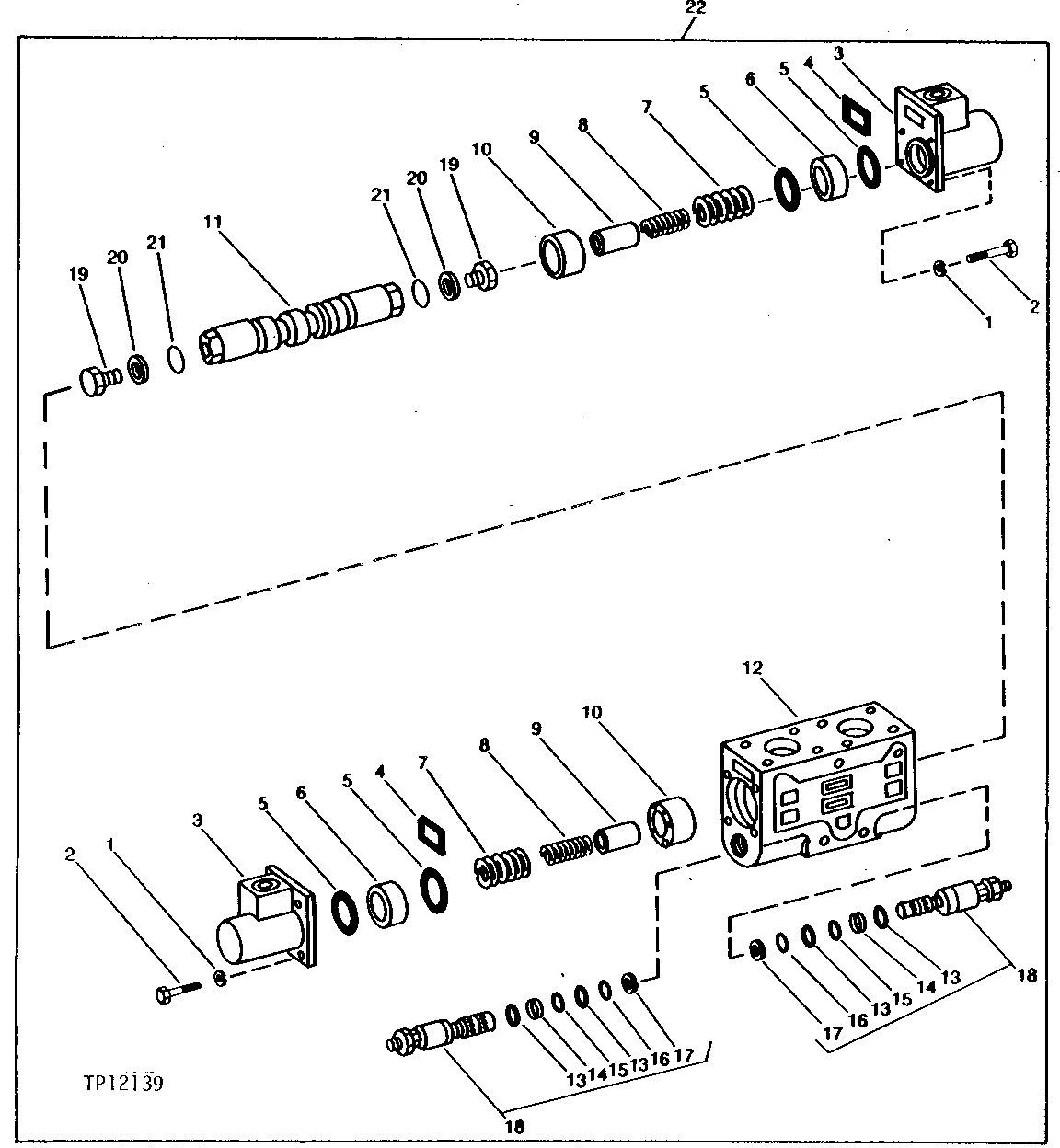

BOOM CROWD AND BUCKET VALVE SECTION [02I08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H303	8	Lock Washer	5/16"
2	19H3352	8	Screw	5/16" X 1-1/4"
3	T71826	2	CAP	-
4	T71824	2	WASHER	-
5	T12282	4	O-Ring	-
6	T71832	2	WASHER	-
7	T71830	2	SPRING	-
8	T71829	2	SPRING	-
9	T71828	2	SLEEVE	-
10	T71827	2	RETAINER	-
11	-	1	Part 11	(SUB AT74564)
12	-	1	Part 12	(SUB AT74564)
13	H63289	2	O-Ring	-
14	U45858	1	Back-Up Ring	(SUB FOR T75525)
15	H35237	1	O-Ring	-
16	R33259	1	O-Ring	-
17	T81247	1	Back-Up Ring	(SUB FOR A36432, THIS APPLICATION) (SUB FOR T81290)
18	AT112534	2	PRESSURE RELIEF VALVE	20685 KPA (3000 PSI) (SUB AT74570, THIS APPLICATION)
19	-	2	Part 19	(SUB AT74564)
20	T71823	2	BACK-UP RING	-
21	R29354	2	O-Ring	-
22	AT74569	3	CONTROL VALVE	(SUB FOR AT68888)

BOOM CROWD AND BUCKET VALVE SECTION [02I08]

Нет текстового описания
