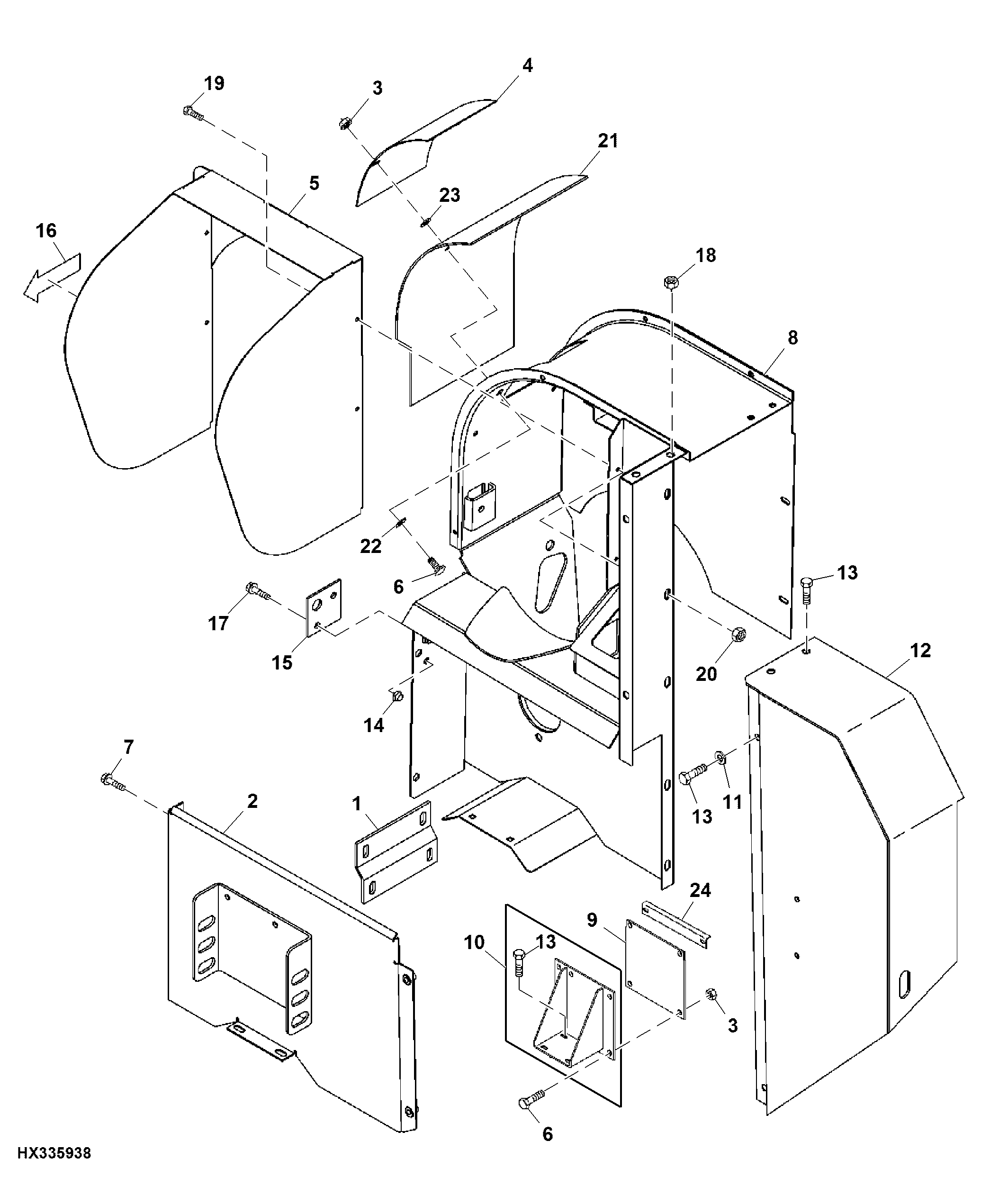

Upper Clean Grain Loading Auger Housing (710801 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H157193	1	Plate	-
2	AH208959	1	Shield	-
3	14M7396	4	Lock Nut	M8
4	H205693	1	Cover	-
5	AH170474	1	Cover	-
6	03M7184	4	Bolt	M8 X 20
7	19M7784	2	Screw	M10 X 20
8	AH227105	1	Housing	(SUB FOR AH208730 OR AH221174)
8	AH227106	1	Housing	(STAINLESS STEEL) (SUB FOR AH208731 OR AH221175)
9	H203587	1	Sheet	-
10	AH204844	1	Deflector	-
11	24M7178	4	Washer	10.500 X 30 X 2.500 mm
12	AH149784	1	Shield	-
13	19M7866	1	Screw	M8 X 20
14	H154370	1	Nut	-
15	H157762	1	Plate	-
16	H205345	1	Label	-
17	19M7791	2	Bolt	M12 X 40
18	H154071	1	Nut	-
19	19M7775	4	Screw	M6 X 16
20	14M7303	4	Flange Nut	M6
21	H207112	1	Sheet	-
22	Z36140	4	Washer	-
23	24H1313	4	Washer	13/32" X 1-3/4" X 0.065"
24	H203589	1	Angle	-

Upper Clean Grain Loading Auger Housing (710801 - )
