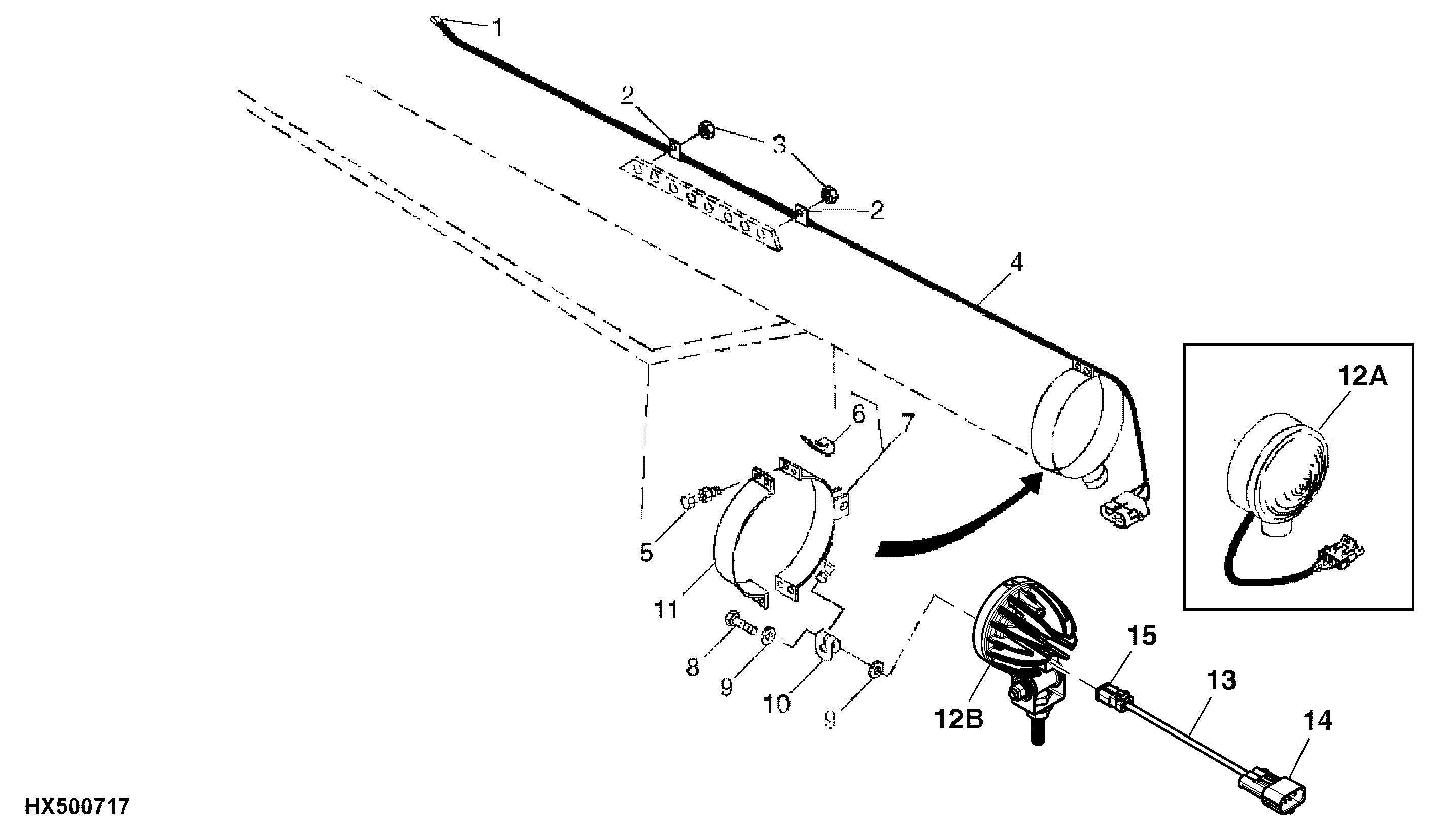

Unloading Auger Light And Wiring Harness ( - 705800)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE12363	1	Electrical Connector Assy	-
2	AH89557	2	Clip	-
3	14M7298	2	Flange Nut	M8
4	AH201175	1	Wiring Harness	5.2M, Unloading Auger Lamp, Short
4	AH211703	1	Wiring Harness	6.1M, Unloading Auger Lamp, Long SUB FOR AH201176
5	19M7800	4	Screw	M8 X 50
5	H137328	4	Lock Nut	-
6	AH89557	1	Clip	-
7	AH126541	1	Clamp	-
8	19H1831	1	Cap Screw	1/2" X 2"
9	24H1111	2	Washer	17/32" X 1-1/16" X 0.090"
10	H145112	1	Clamp	SUB FOR R67377
11	H133178	1	Clamp	-
13	AXE84599	1	Wiring Harness	Jumper Harness, Service Light USE WITH CXT17293
14	57M7305	1	Elec. Connector Housing	-
14	57M7285	2	Elec. Connector Terminal	Cavity A, C
14	57M9219	2	Elec. Connector Seal	Cavity A, C
14	57M10772	1	Elec. Connector Cable Seal	Cavity B
14	57M7307	1	Electrical Connector Assy	-
15	57M8639	1	Elec. Connector Housing	-
15	57M8165	2	Elec. Connector Terminal	Cavity 1, 2
15	57M8022	1	Elec.Connect Locking Device	-
12A	AH148210	1	Headlight	-
12B	CXT17293	1	Floodlamp	SUB FOR AH148210, ALSO ORDER AXE84599

Unloading Auger Light And Wiring Harness ( - 705800)
