Открытый узел

GULLWING DOOR (R.H.)

GULLWING DOOR (R.H.)

GULLWING DOOR (R.H.)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

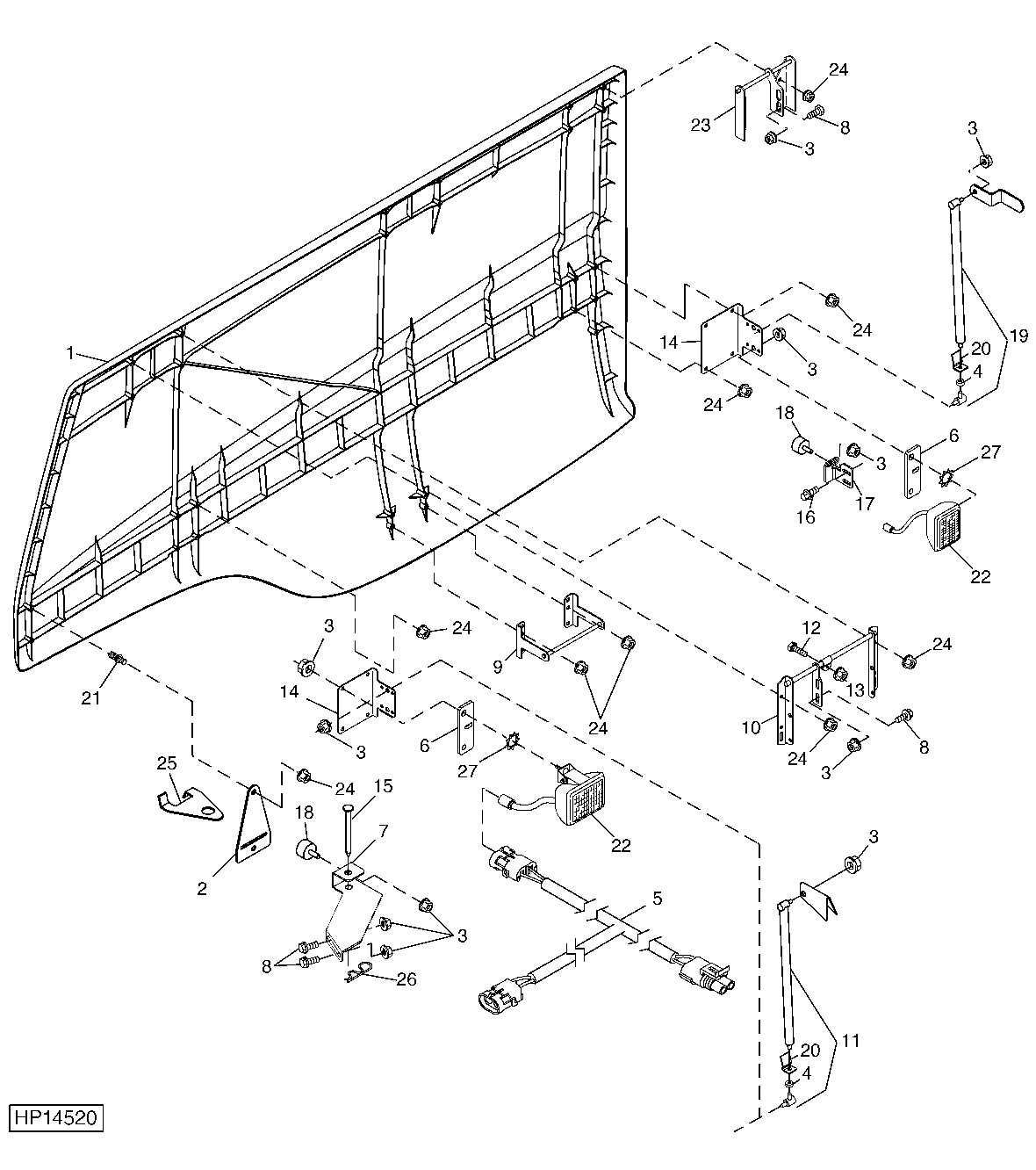

GULLWING DOOR (R.H.)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH150942	1	Door	-
2	H178309	1	Plate	-
3	14M7298	1	Flange Nut	M8
4	M68701	1	Grommet	-
5	AH211700	1	Wiring Harness	(SERVICE LIGHT) (SUB FOR AH201167)
5	AH211693	1	Wiring Harness	(SERVICE LIGHT) (SUB FOR AH207935)
6	H212047	1	Angle	(SUB FOR H175651)
7	H174282	1	Bracket	-
8	19M7866	10	Screw	M8 X 20
9	AH201294	1	Handle	-
9	AH170079	1	Handle	-
10	AH167025	1	Hinge	-
11	AH128597	1	Gas Operated Cylinder	-
12	19M7077	1	Cap Screw	M6 X 20
13	14M7272	1	Nut	M6
14	H178501	1	Plate	-
15	M84482	1	Pin Fastener	-
16	37M7058	2	Screw	M8 X 20
17	H172505	1	Bracket	-
18	AH154566	2	Bumper	-
19	AH161392	1	Gas Operated Cylinder	-
20	H135965	1	Stop	-
21	H169900	8	Stud	-
21	H170272	10	Stud	-
22	AH168385	1	Lamp	-
22	AH166909	1	Bulb	-
23	AH167029	1	Hinge	-
24	14M7396	1	Lock Nut	M8
25	H173743	1	Bracket	-
26	J16931	1	Pin	-
27	12H292	2	Lock Washer	1/2", (SUB FOR H75716)
..	TY25074	1	Fiberglass Repair Kit	-
