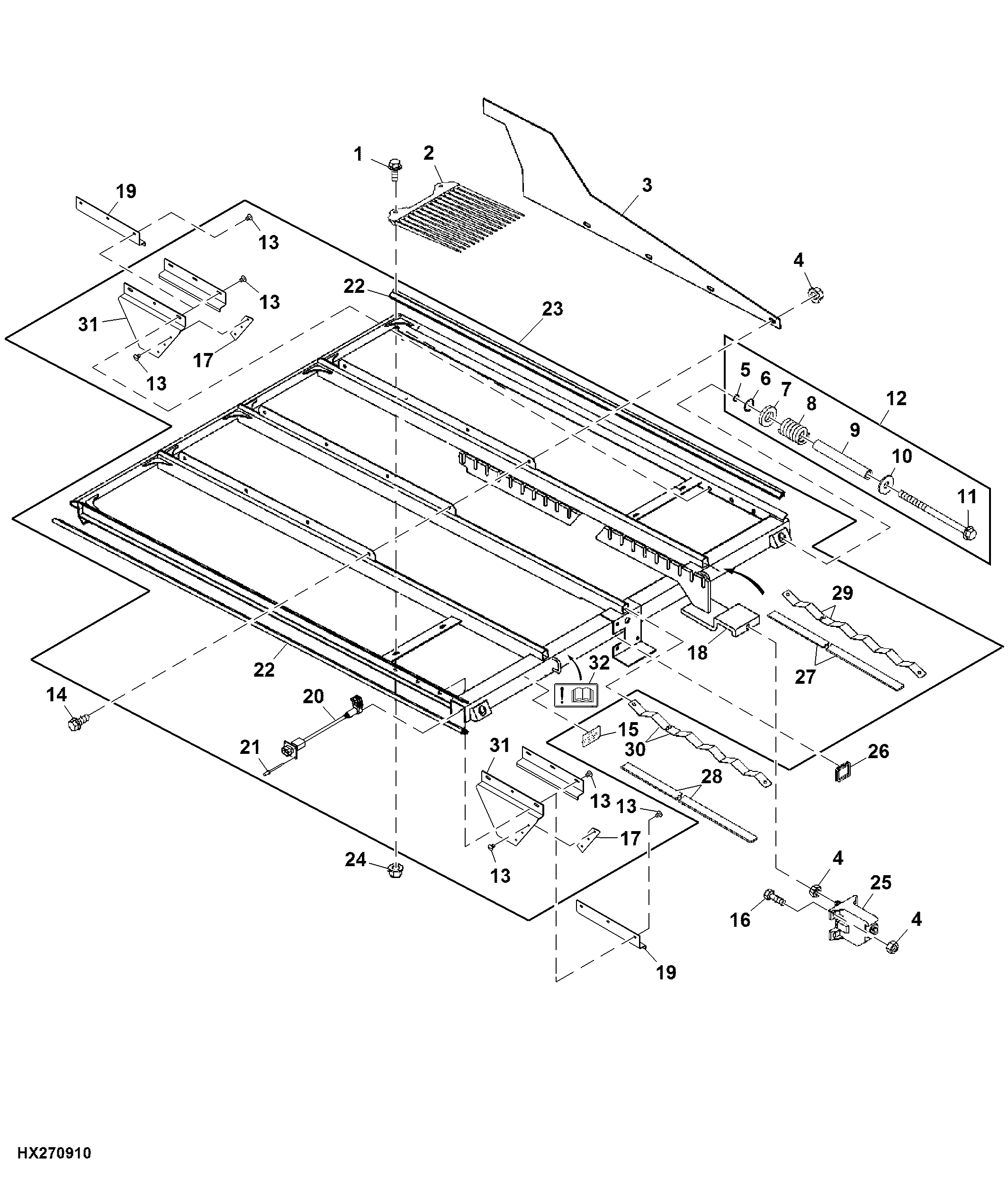

CHAFFER ELEMENT AND TOUCHSET AUTOMATIC COMBINE ADJUSTMENT

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7786	1	Screw	M10 X 30
2	H132161	2	Finger	-
3	H159741	3	Partition	-
4	14M7298	1	Flange Nut	M8
5	R26286	2	O-Ring	-
6	H171075	2	Retainer	-
7	24H1265	1	Washer	13/16" X 1-1/4" X 0.060"
8	N14279	2	Compression Spring	-
9	H169836	2	Spacer	-
10	24M7180	2	Washer	13 X 37 X 3 mm
11	H170071	2	Screw	-
12	AH165012	2	Mounting Parts	-
13	M64720	1	Rivet	-
14	19M7866	1	Screw	M8 X 20
15	H206096	1	Instruction Plate	-
16	19M7897	4	Screw	M8 X 35
17	H201153	2	Plate	-
18	AH212483	1	Adjuster	(General purpose) INCLUDES AH223322, SUB FOR AH202750
18	AH212485	1	Adjuster	(Deep Tooth) INCLUDES AH223322, SUB FOR AH202917
19	H201152	2	Plate	-
20	AXE14081	1	Wiring Harness	SUB FOR AH216156
21	H205182	4	Rivet	-
22	H211951	2	Isolator	(SUB FOR H161024)
23	AXE20455	1	Chaffer	(General purpose) SUB FOR AH212239
23	AXE20457	1	Chaffer	(Deep Tooth) SUB FOR AH212245
24	14M7296	4	Flange Nut	M10
25	AH223322	1	Actuator	(SUB FOR AH201815 OR AH207913)
26	H212929	1	Grommet	-
27	H211949	2	Strip	-
28	H212659	1	Strip	-
29	H212726	2	Spring	-
30	H212728	1	Spring	-
31	H201154	2	Seal	-
32	HXE42305	1	Label	-

CHAFFER ELEMENT AND TOUCHSET AUTOMATIC COMBINE ADJUSTMENT
