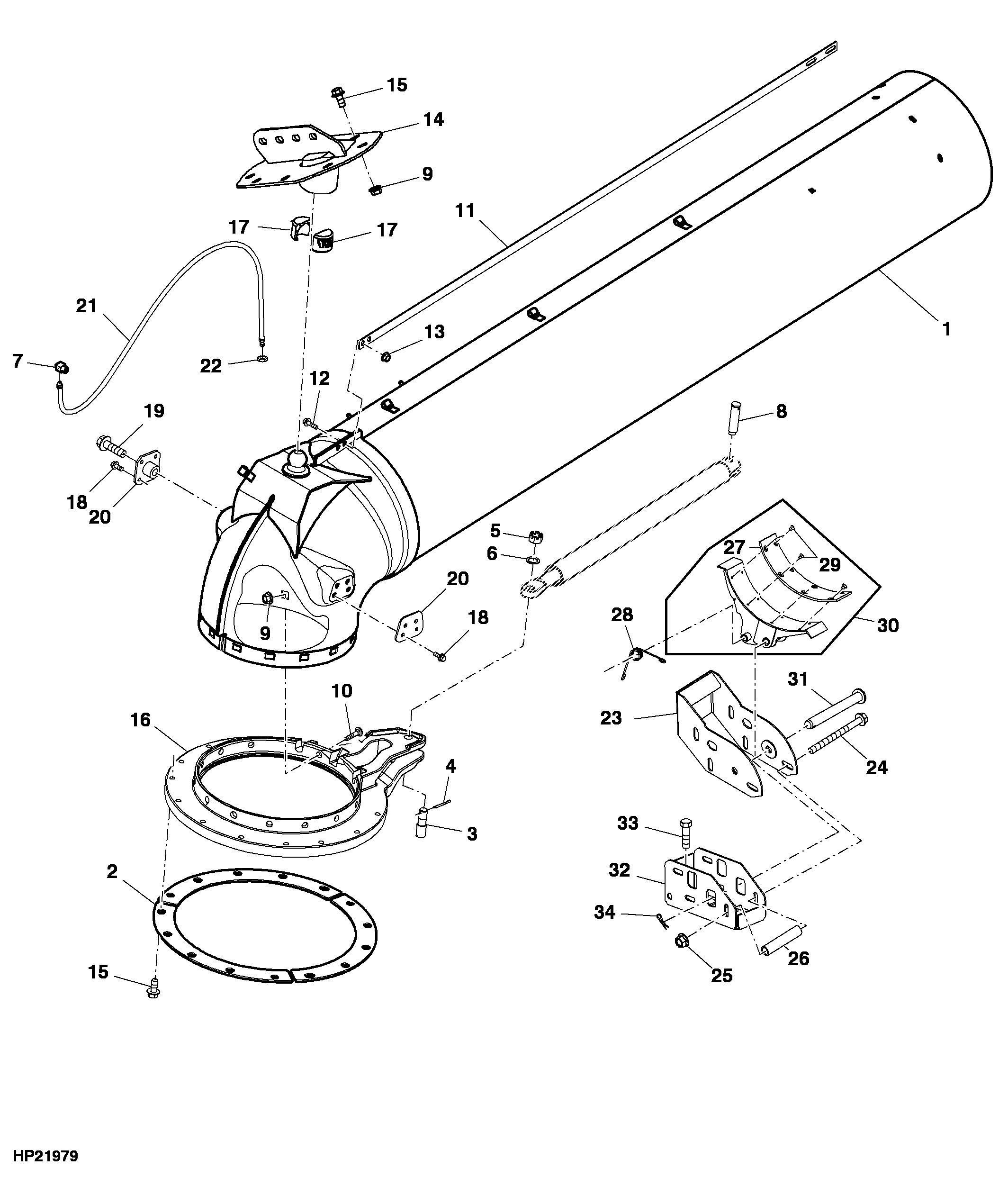

Horizontal Unloading Auger Swivel (735101 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE27473	1	Housing	INCLUDES (12) 14M7291, (12) H211910 AND H235296; SUB FOR AXE18766 OR AH233216
2	H217909	3	Retainer	-
3	HXE18846	1	Stud	(SUB FOR H235305)
4	11M7032	1	Cotter Pin	5 X 50 mm
5	14H875	1	Nut	7/8"
5	A12188	1	Lock Nut	25.400 mm (1")
6	24M7292	1	Washer	26 X 37 X 2 mm
7	JD7839	1	Lubrication Fitting	-
8	R56930	1	Pin Fastener	-
9	14M7291	1	Flange Nut	M16
10	H211910	1	Bolt	M16 X 35
11	H204377	1	Strap	-
12	19M7804	1	Screw	M10 X 40
13	14M7400	1	Lock Nut	M10
14	AH206304	1	Plate	-
15	19M7843	1	Screw	M16 X 35
16	H235296	1	Ring	-
17	H202433	2	Bushing	-
18	19M7785	8	Screw	M10 X 25
19	H203809	1	Screw	M10 X 1.5 X 25
20	H147752	1	Plate	-
21	AH136553	1	Hose	-
22	E12379	1	Nut	-
23	AH232736	1	Base	-
24	19M8737	3	Screw	M12 X 140
25	14M7299	3	Flange Nut	M12
26	H236373	1	Spacer	-
27	H226444	1	Sheet	-
28	H226378	1	Torsion Spring	-
29	HXE52669	9	Rivet	SUB FOR H150109
30	AH230593	1	Cradle	-
31	H177212	1	Pin	-
32	H226381	1	Base	-
33	19M7788	4	Screw	M12 X 25
34	A15147	3	Spring Locking Pin	-

Horizontal Unloading Auger Swivel (735101 - )
