Открытый узел

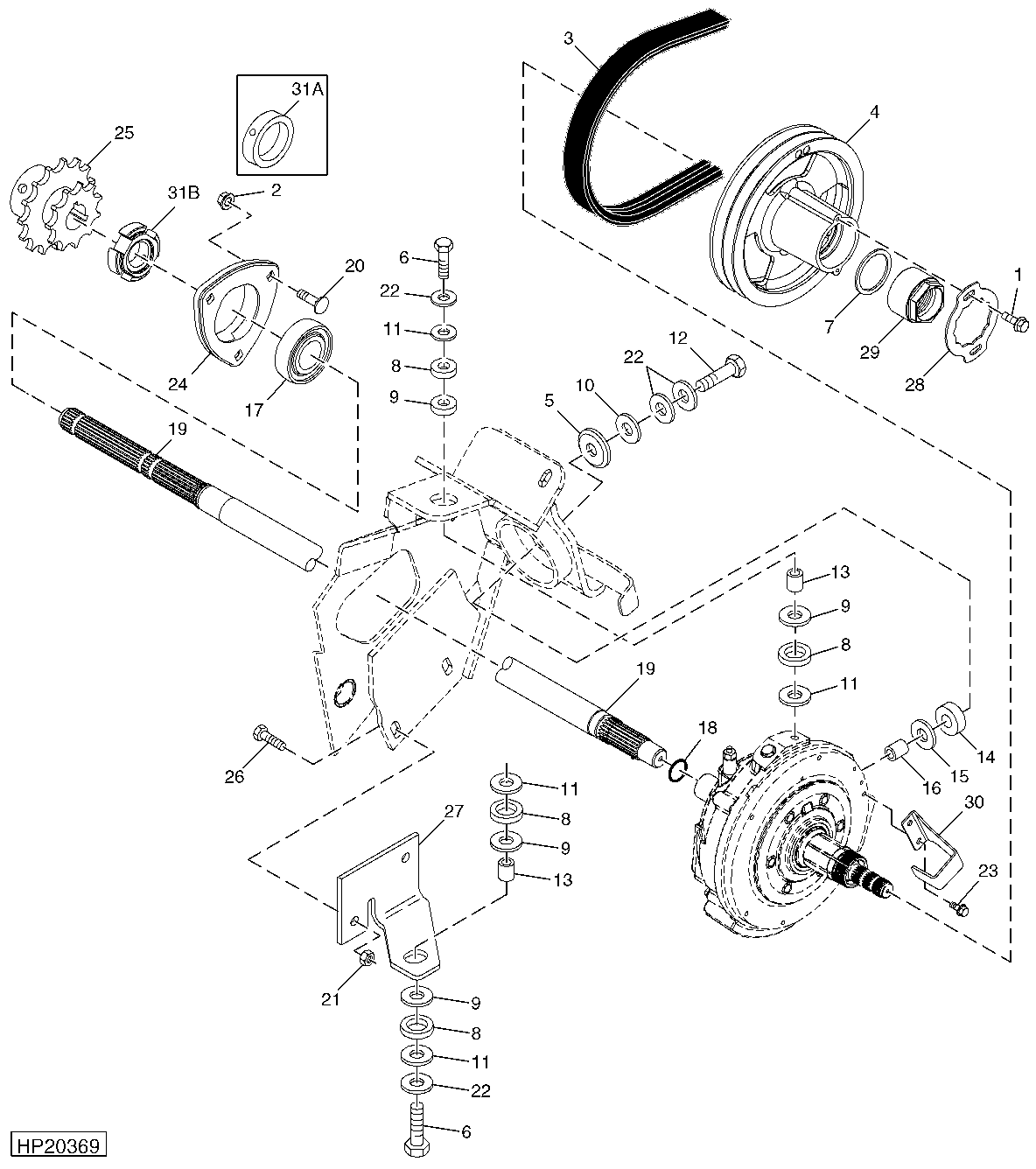

Feederhouse Front Drive Shaft, Sheave and Mountings, Variable Speed

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7864	2	Screw	M8 X 12
2	14M7296	4	Flange Nut	M10
3	H229019	1	V-Belt	LGTH = 4062 mm, WIDTH = 72 mm, SUB FOR H216851
4	CE19957	1	Pulley	-
5	H224199	1	Isolator	-
6	19M7826	2	Screw	M16 X 70
7	H213749	1	Washer	-
8	H233002	4	Isolator	-
9	H148133	4	Retainer	-
10	H163726	5	Washer	-
11	H163726	7	Washer	-
12	19M7845	1	Screw	M16 X 90
13	Z64078	1	Spacer	-
14	H224198	1	Isolator	-
15	H97410	1	Washer	-
16	H95417	1	Spacer	-
17	JD9202	1	Ball Bearing	USE WITH H227615
18	H223849	1	Ring	-
19	H224011	1	Shaft	(SUB FOR H234556)
20	03M7193	3	Bolt	M10 X 35
21	14M7299	2	Flange Nut	M12
22	24M7241	4	Washer	17 X 34 X 4 mm
23	19M7866	2	Screw	M8 X 20
24	H227615	1	Housing	-
24	AH231479	1	Bearing With Housing	-
25	AXE10874	1	Drive Sprocket	Z = 15 / 22
25	AH232426	1	Drive Sprocket	Z = 26 / 32
25	AH232851	1	Drive Sprocket	Z = 22 / 26, (SUB FOR AH203076)
26	03M7198	2	Bolt	M12 X 30
27	H178565	1	Bracket	-
28	H220693	1	Lock Plate	-
29	H220662	1	Nut	-
30	H229117	1	Scraper	-
31A	JD9201	1	Eccentric Locking Collar	-
31B	AH223760	1	Wheel	-
31B	AXE18703	1	Wheel	(SUB FOR AH231480)

Feederhouse Front Drive Shaft, Sheave and Mountings, Variable Speed
