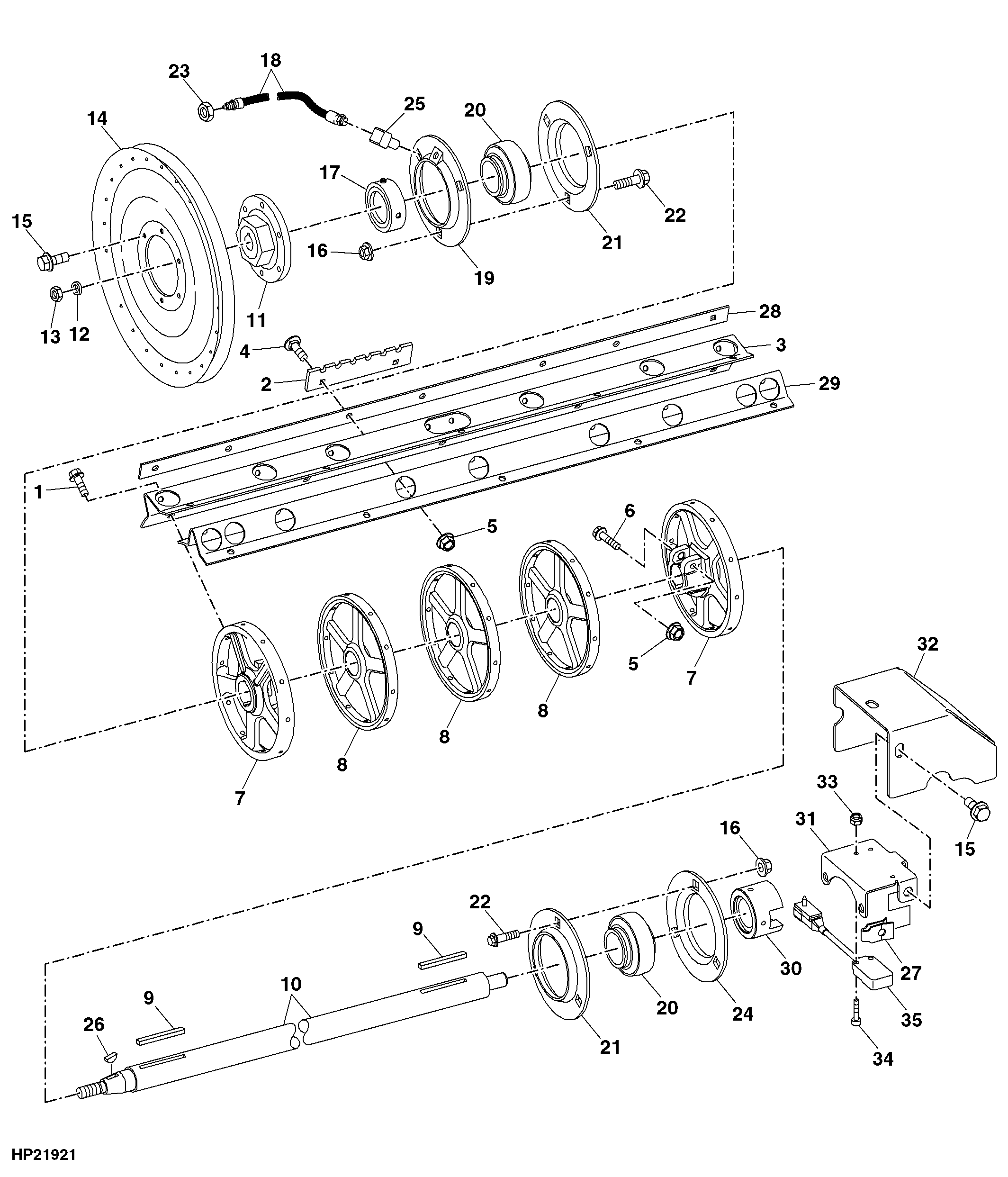

DISCHARGE BEATER ASSEMBLY - STANDARD

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7786	50	Screw	M10 X 30
2	H165407	30	Plate	-
3	H221379	5	Support	-
4	03M7375	70	Bolt	M10 X 30
5	14M7296	72	Flange Nut	M10
6	19M7810	2	Screw	M10 X 80
7	H163612	2	Hub	-
8	HXE19798	3	Hub	(Sub for AH208495)
9	-	2	Part 9	57 MM, (CUT FROM H64376)
10	H161010	1	Shaft	-
11	H160801	1	Hub	-
12	24M7091	1	Washer	26 X 44 X 4 mm, 26 X 44 X 4MM
13	14M7278	1	Nut	M24, M24
14	AH144822	1	Pulley	-
14	AXE13665	1	Pulley	-
15	19M7866	1	Screw	M8 X 20
16	14M7296	1	Flange Nut	M10
17	AH133191	1	Eccentric Locking Collar	-
18	AH142000	1	Hose	-
19	H171037	1	Pressed Flanged Housing	-
20	AH139296	2	Ball Bearing	-
21	H135410	2	Pressed Flanged Housing	-
22	03M7192	6	Bolt	M10 X 30
23	E12379	1	Nut	-
24	AH129420	1	Pressed Flanged Housing	-
25	JD7845	1	Elbow Fitting	-
26	H153524	1	Key	-
27	M84971	1	Nut	-
28	H165408	10	Strip	-
29	H166181	5	Support	-
30	AH223757	1	Wheel	-
31	H222099	1	Bracket	-
32	H227697	1	Shield	-
33	14M7264	2	Lock Nut	M4
34	H232150	2	Screw	-
35	AH221249	1	Sensor	(LOW SHAFT SPEED)

DISCHARGE BEATER ASSEMBLY - STANDARD
