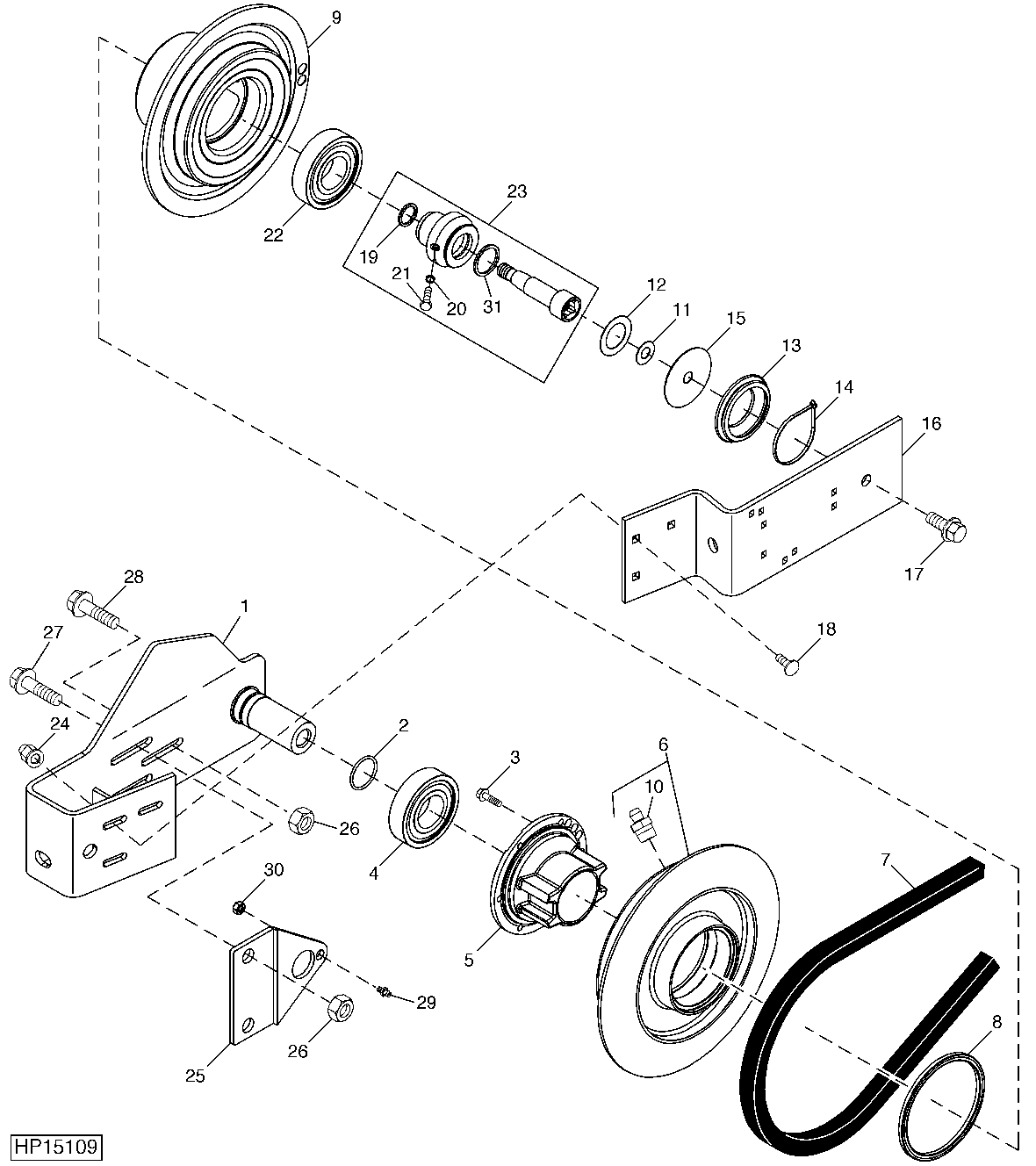

Variable Drive Upper Countershaft, Sheaves and Supports (715601 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH167579	1	Bracket	-
2	R31378	1	O-Ring	-
3	19M7867	6	Screw	M8 X 25
4	JD10018	1	Ball Bearing	-
5	H97378	1	Hub	-
6	AH204591	1	Half Sheave	-
7	HXE95935	1	V-Belt	LGTH = 4780 mm, SUB FOR H156541
8	AH136497	1	Seal	-
9	H217454	1	Half Sheave	-
10	JD7759	2	Lubrication Fitting	-
11	24H1740	1	Washer	21/32" X 1-3/8" X 0.032"
12	H171448	1	Washer	-
13	H203610	1	Boot	-
14	H77698	1	Tie Band	-
15	H161388	1	Washer	-
16	AH208564	1	Strap	-
17	19M7793	1	Screw	M16 X 40
18	03M7192	3	Bolt	M10 X 30
19	AH209763	1	Seal	-
20	R28782	1	O-Ring	-
21	R51031	1	Fitting	-
22	AH165609	1	Ball Bearing	-
23	AH213758	1	Hydraulic Cylinder	-
24	14M7296	3	Flange Nut	M10
25	H167257	1	Bracket	-
26	14M7299	5	Flange Nut	M12
27	19M7814	2	Screw	M12 X 50
28	19M7789	1	Screw	M12 X 30
29	H168732	1	Ball Stud	-
30	14M7397	1	Lock Nut	M6
31	AH209762	1	Seal	-

Variable Drive Upper Countershaft, Sheaves and Supports (715601 - )
