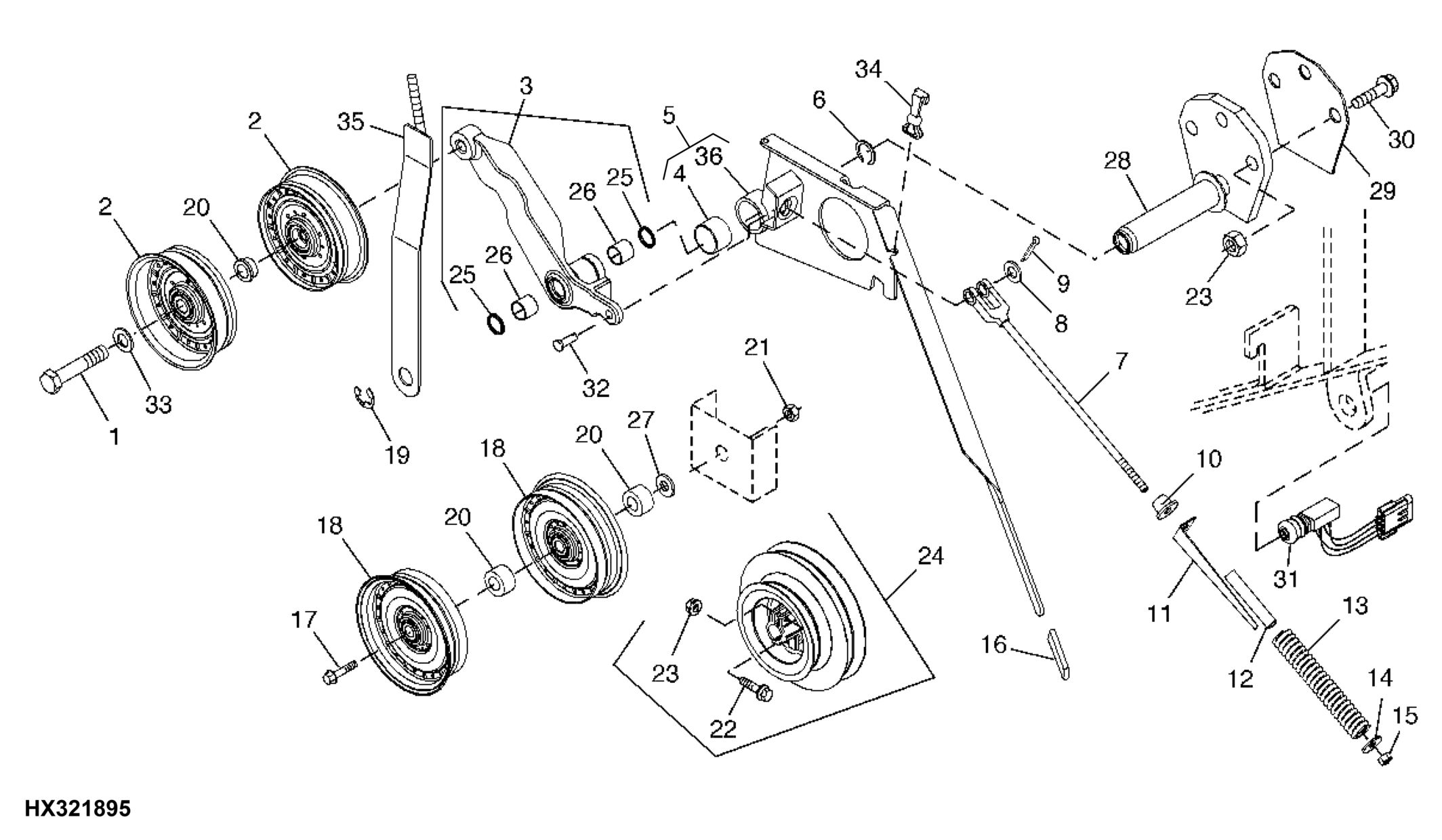

Straw Chopper Drive Idler Assembly (705798 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7883	1	Screw	M20 X 120
2	AH210837	2	Idler	-
3	AH210883	1	Arm	-
4	H96996	1	Bushing	-
5	AH211558	1	Arm	-
5	AH223728	1	Arm	(SUB FOR AH214584, AH220821 OR AH222044)
6	U10457	1	Snap Ring	-
7	AH222033	1	Yoke	(SUB FOR AH209881)
8	24M7047	1	Washer	13 X 24 X 2.500 mm
9	11M7059	1	Cotter Pin	3.200 X 20 mm
9	11M7021	1	Cotter Pin	4 X 25 mm
10	H170141	1	Pivot	-
11	H211566	1	Gauge	-
12	TY22326	1	Bulk Hose	-
13	N61654	1	Compression Spring	-
14	24M7180	1	Washer	13 X 37 X 3 mm
15	14M7275	1	Nut	M12
16	W25634	1	Grip	-
17	19M7907	1	Screw	M20 X 140
18	AH211639	2	Pulley	-
19	P46402	1	Snap Ring	-
20	H210975	3	Shift Collar	-
21	14M7300	1	Flange Nut	M20
22	19M8292	1	Screw	M10 X 50
23	14M7296	1	Flange Nut	M10
24	AH168040	1	Pulley	-
25	AA5607R	2	Seal	-
26	H171061	2	Bushing	-
27	24M7051	1	Washer	21 X 37 X 3 mm
28	AH212002	1	Pin	(SUB FOR AH156051)
29	H211141	1	Spacer	-
30	19M7784	1	Screw	M10 X 20
31	AH225541	1	Switch	(SUB FOR AH208080)
32	45M7094	1	Pin Fastener	12 X 40 mm
33	24M7349	1	Washer	21 X 37 X 3 mm
34	A44990	1	Latch	-
35	AH207065	1	Adjusting Strap	-
36	AH211557	1	Arm	-

Straw Chopper Drive Idler Assembly (705798 - )

Нет текстового описания
