Straw Chopper Drive Idler Assembly ( - 705797)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7846	1	Screw	M16 X 120
2	P57922	2	Pulley	-
3	AH201058	1	Arm	-
4	H96996	1	Bushing	-
5	AH211558	1	Arm	(SUB FOR AH206671)
6	U10457	1	Snap Ring	-
7	H208405	1	Hook Bolt	-
8	24M7047	1	Washer	13 X 24 X 2.500 mm
9	11M7021	1	Cotter Pin	4 X 25 mm
10	H129207	1	Pivot	-
11	H173262	1	Gauge	-
12	-	1	Part 12	107 MM, (CUT FROM TY22326)
13	N61654	1	Compression Spring	-
14	24M7180	1	Washer	13 X 37 X 3 mm
15	14M7275	1	Nut	M12
16	W25634	1	Grip	-
17	19M7830	1	Screw	M16 X 150
18	AH170234	2	Idler	-
19	H201316	1	Spacer	-
20	H113892	2	Shift Collar	-
21	14M7291	1	Flange Nut	M16
22	19M8292	1	Screw	M10 X 50
23	14M7296	1	Flange Nut	M10
24	AH201280	1	Pulley	-
25	AA5607R	2	Seal	-
26	H171061	2	Bushing	-
27	24H1367	1	Washer	21/32" X 1-1/4" X 1/4"
28	AH212002	1	Pin	(SUB FOR AH156051)
29	H211141	1	Spacer	-
30	19M7785	3	Screw	M10 X 25
31	AH140605	1	Switch	(CHOPPER DRIVE ENGAGE)
32	A44990	1	Latch	-
33	AH207065	1	Adjusting Strap	-
34	AH211557	1	Arm	-

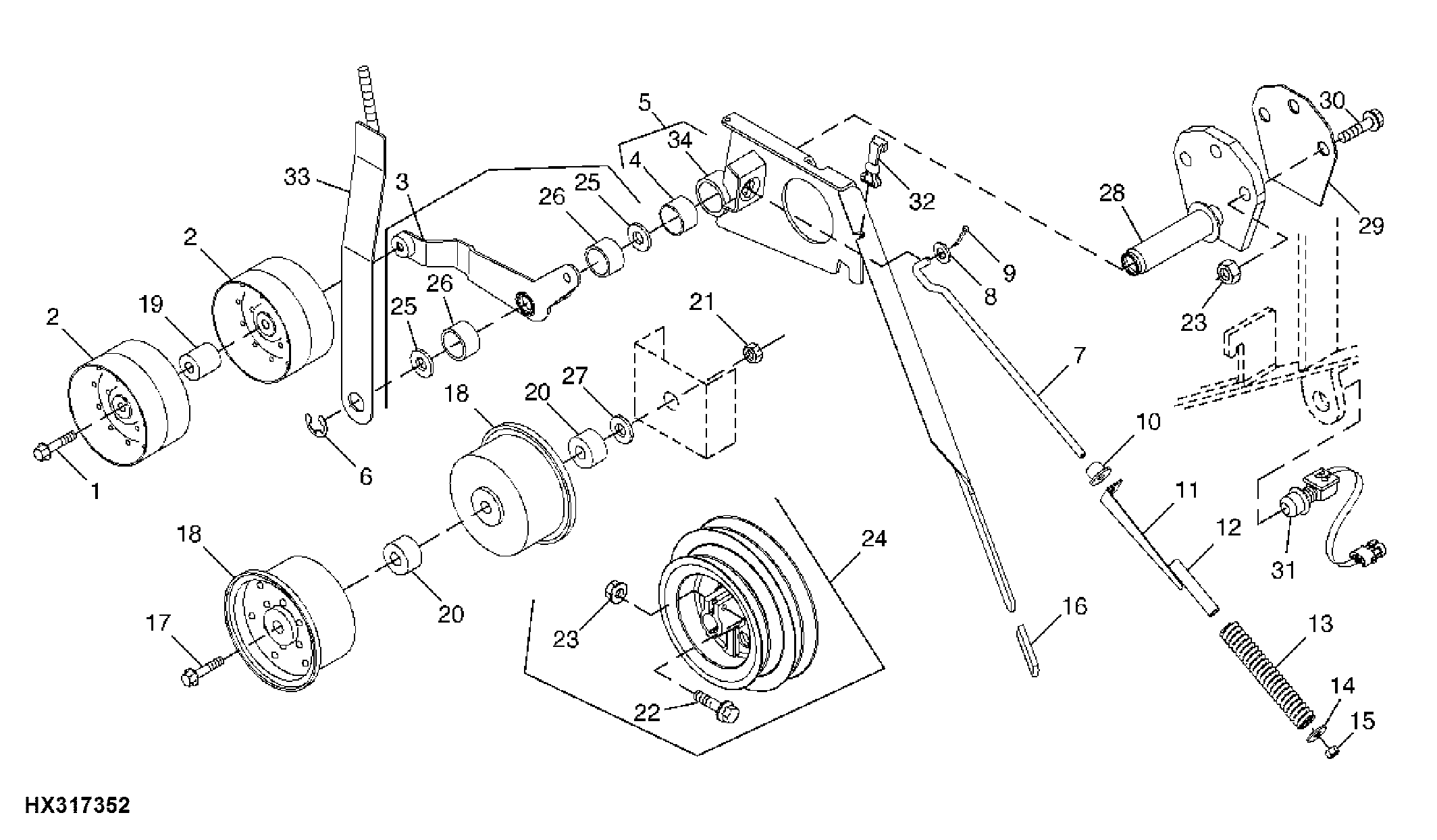

Straw Chopper Drive Idler Assembly ( - 705797)
