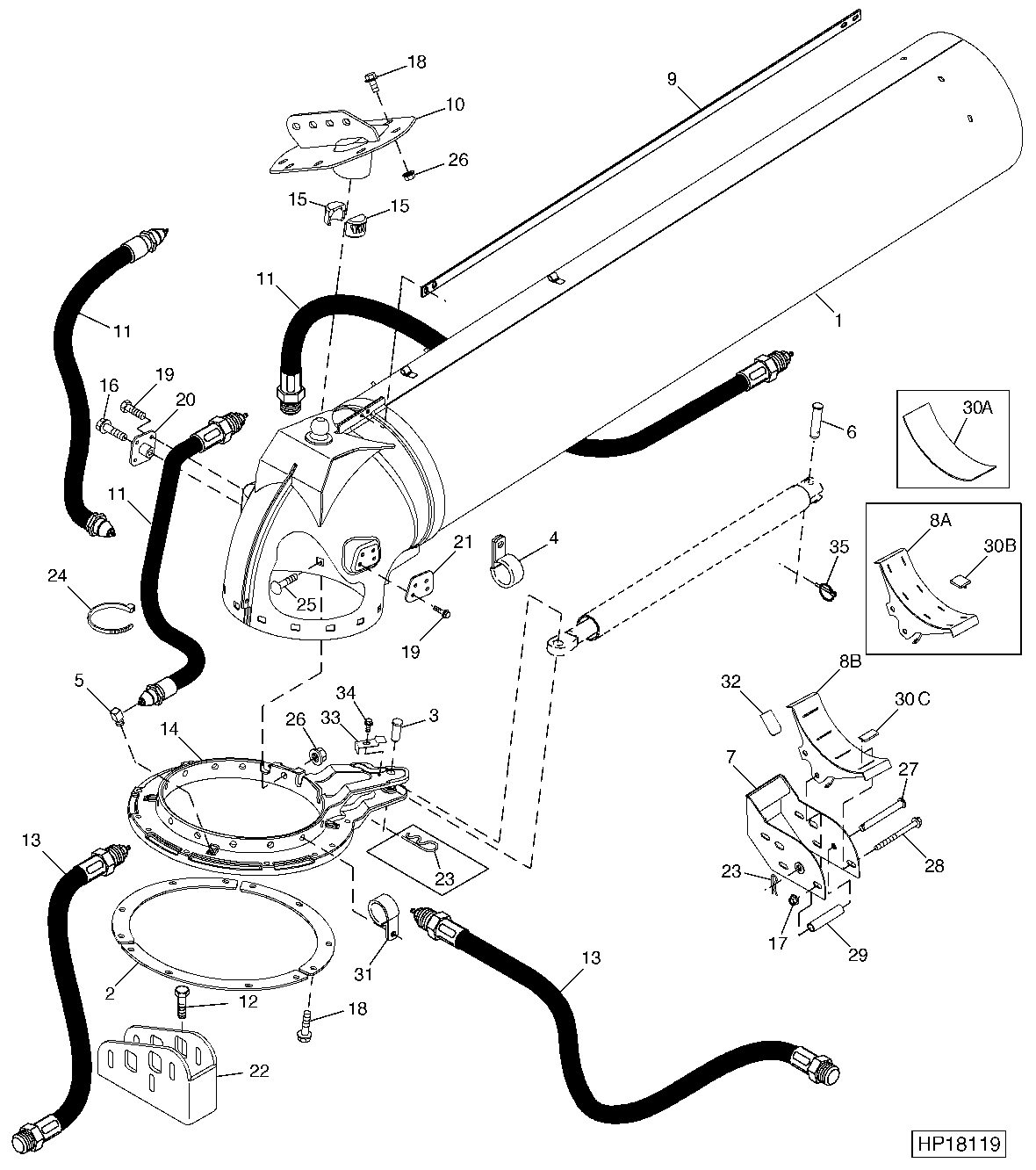

Horizontal Unloading Auger Swivel ( - 720688)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH202962	1	Housing	(SUB AH215722, H209009, (2) H217859 AND (3) H217909)
2	H220882	3	Sector	(SUB FOR H203643)
3	H177210	1	Pin Fastener	-
3	H212217	1	Pin Fastener	-
4	N198631	1	Clamp	(SUB FOR AH77714)
5	JD7839	4	Lubrication Fitting	-
6	R56930	1	Pin Fastener	-
7	AH210649	1	Base	-
9	H204377	1	Strap	-
10	AH206304	1	Plate	-
11	AH136554	3	Hose	-
12	19M7788	4	Screw	M12 X 25
13	AH144816	2	Hose	-
14	H203398	1	Bearing	-
15	H202433	2	Bushing	-
16	H203809	1	Screw	-
17	14M7299	1	Flange Nut	M12
18	19M7843	1	Screw	M16 X 35
19	19M7785	8	Screw	M10 X 25, M10 X 1.5 X 25
20	AH203043	1	Support	-
21	H147752	1	Plate	-
22	H210645	1	Base	-
23	A15147	3	Spring Locking Pin	-
24	H77698	1	Tie Band	-
25	H211910	12	Bolt	-
26	14M7291	12	Flange Nut	M16
27	H177212	1	Pin	-
28	19M8737	3	Screw	M12 X 140
29	H204492	3	Spacer	-
31	R194708	1	Clamp	-
32	T82084	2	Label	-
33	H212503	1	Retainer	-
34	M121007	1	Bolt	-
35	A15147	1	Spring Locking Pin	-
8A	AH210648	1	Cradle	(SUB AH216301)
8B	AH216301	1	Cradle	-
30A	H204978	1	Adhesive	(SUB (8) H212176)
30B	H212176	8	Support	(SUB (4) H216566)
30C	H216566	4	Support	-

Horizontal Unloading Auger Swivel ( - 720688)
