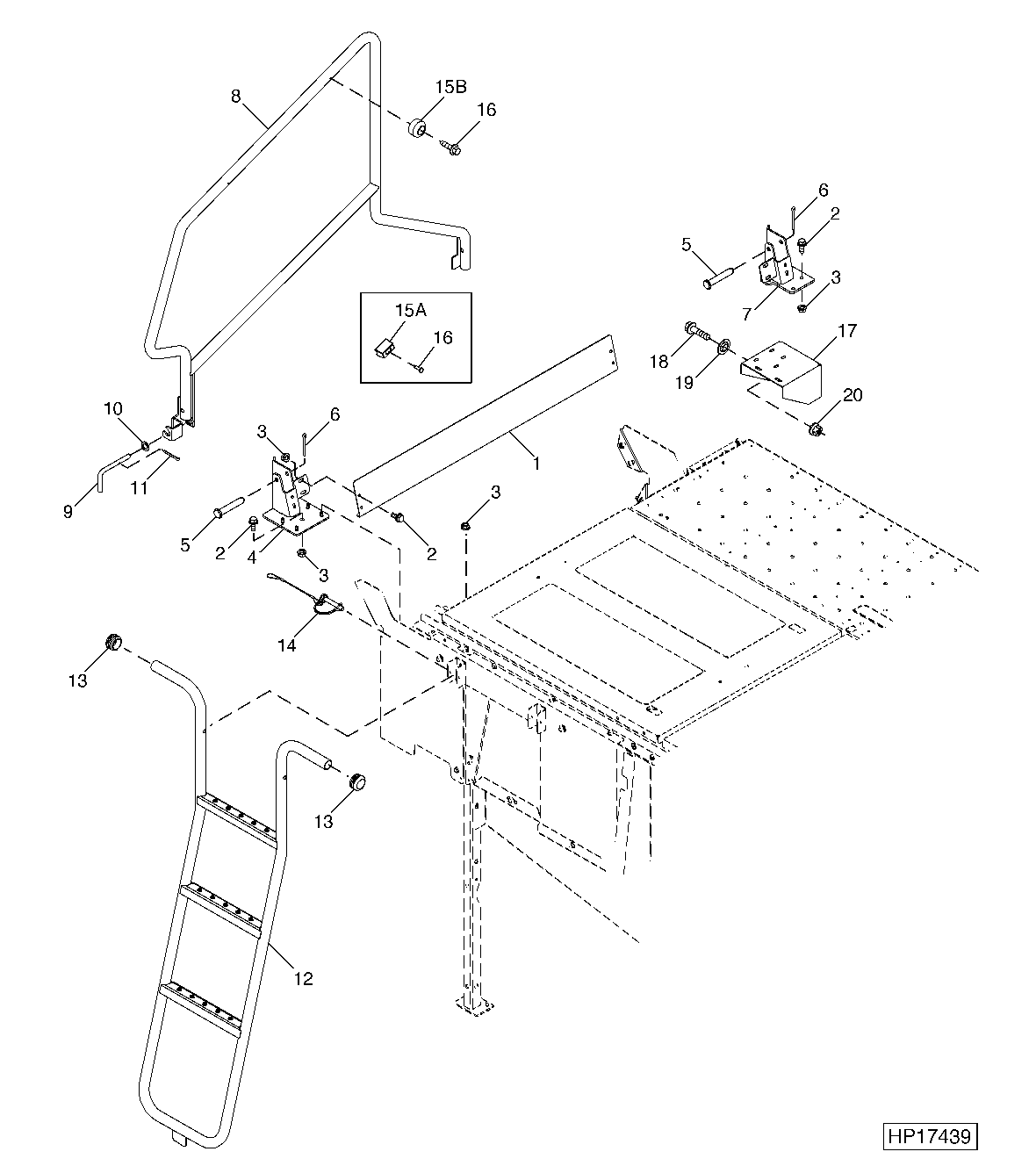

Engine Platform Ladder And Handrail (715601 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H221781	1	Shield	(SUB FOR H218936)
2	19M7866	1	Screw	M8 X 20
3	14M7298	1	Flange Nut	M8
4	AH226720	1	Bracket	(SUB FOR AH220947 OR AH222264)
5	45M7050	2	Pin Fastener	12 X 70 mm
6	11M7015	2	Cotter Pin	3.200 X 25 mm
7	AH224611	1	Bracket	(SUB FOR AH219696 OR AH224310)
8	AH226404	1	Handrail	(SUB FOR AH217016)
9	H136179	1	Pin	-
10	24M7044	1	Washer	13 X 20 X 2 mm
11	11M7015	1	Cotter Pin	3.200 X 25 mm
12	AH221063	1	Ladder	(SUB FOR AH212105)
13	H165547	2	Plug	-
14	AH214026	2	Pin Fastener	-
16	37M7131	1	Screw	M6 X 20
17	H209899	1	Bracket	-
18	19M7785	5	Screw	M10 X 25
19	H141123	3	Push Nut	-
20	14M7296	5	Flange Nut	M10
15A	AH163347	1	Bumper	(USE WITH AH217016)
15B	R120722	2	Absorber	(USE WITH AH226404)

Engine Platform Ladder And Handrail (715601 - )
