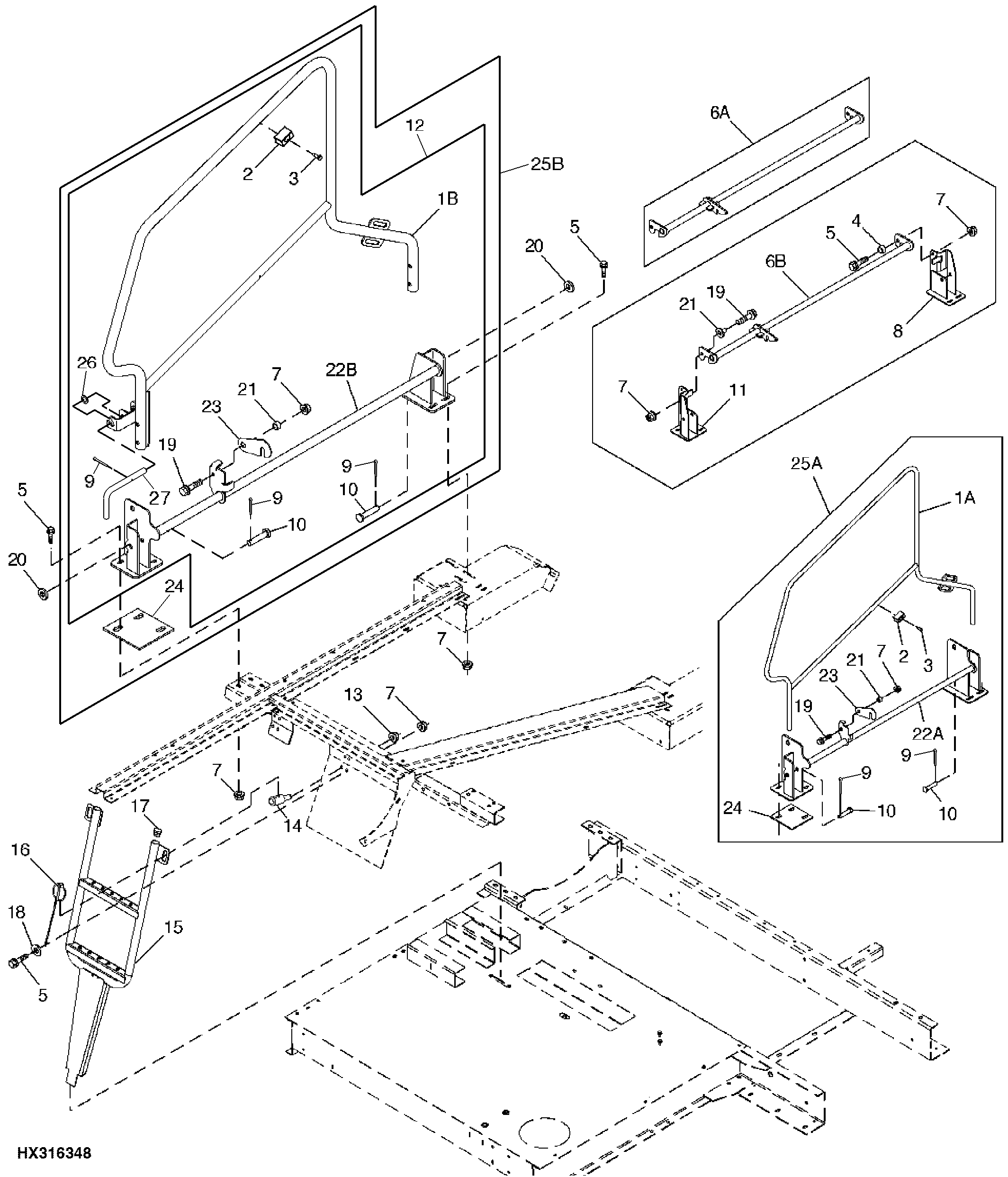

Engine Platform Ladder And Handrail ( - 715600)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	AH163347	1	Bumper	-
3	37M7131	1	Screw	M6 X 20
4	28H3376	1	Spacer	0.364" X 0.540" X 9/16"
5	19M7866	1	Screw	M8 X 20
7	14M7298	1	Flange Nut	M8
8	AH159478	1	Support	(SUB AH218914)
9	11M7059	1	Cotter Pin	3.200 X 20 mm
10	45M7050	2	Pin Fastener	12 X 70 mm
11	AH161707	1	Support	(SUB AH218914)
12	AH222392	1	Handrail	-
13	14M7296	2	Flange Nut	M10
14	H154757	2	Stud	-
15	AH163749	1	Ladder	-
16	AH135290	2	Quick Lock Pin	-
17	H165547	2	Plug	-
18	24M7027	1	Washer	5.300 X 10 X 1 mm
19	19M7868	1	Screw	M8 X 30
20	24M7180	1	Washer	13 X 37 X 3 mm
21	A44913	1	Bushing	-
23	H213821	1	Plate	-
24	H214472	1	Plate	-
26	24M7044	1	Washer	13 X 20 X 2 mm
27	H136179	1	Pin	-
1A	AH218412	1	Handrail	(SUB AH222259)
1B	AH222259	1	Handrail	(SUB FOR AH204602 AND AH218412)
6A	AH159454	1	Bracket	(SUB AH218914)
6B	AH207272	1	Bracket	(SUB AH218914)
22A	AH213379	1	Bracket	(SUB AH222239)
22B	AH222239	1	Bracket	(SUB FOR AH213379)
25A	AH218914	1	Handrail	(SUB AH222393)
25B	AH222393	1	Handrail	-

Engine Platform Ladder And Handrail ( - 715600)
