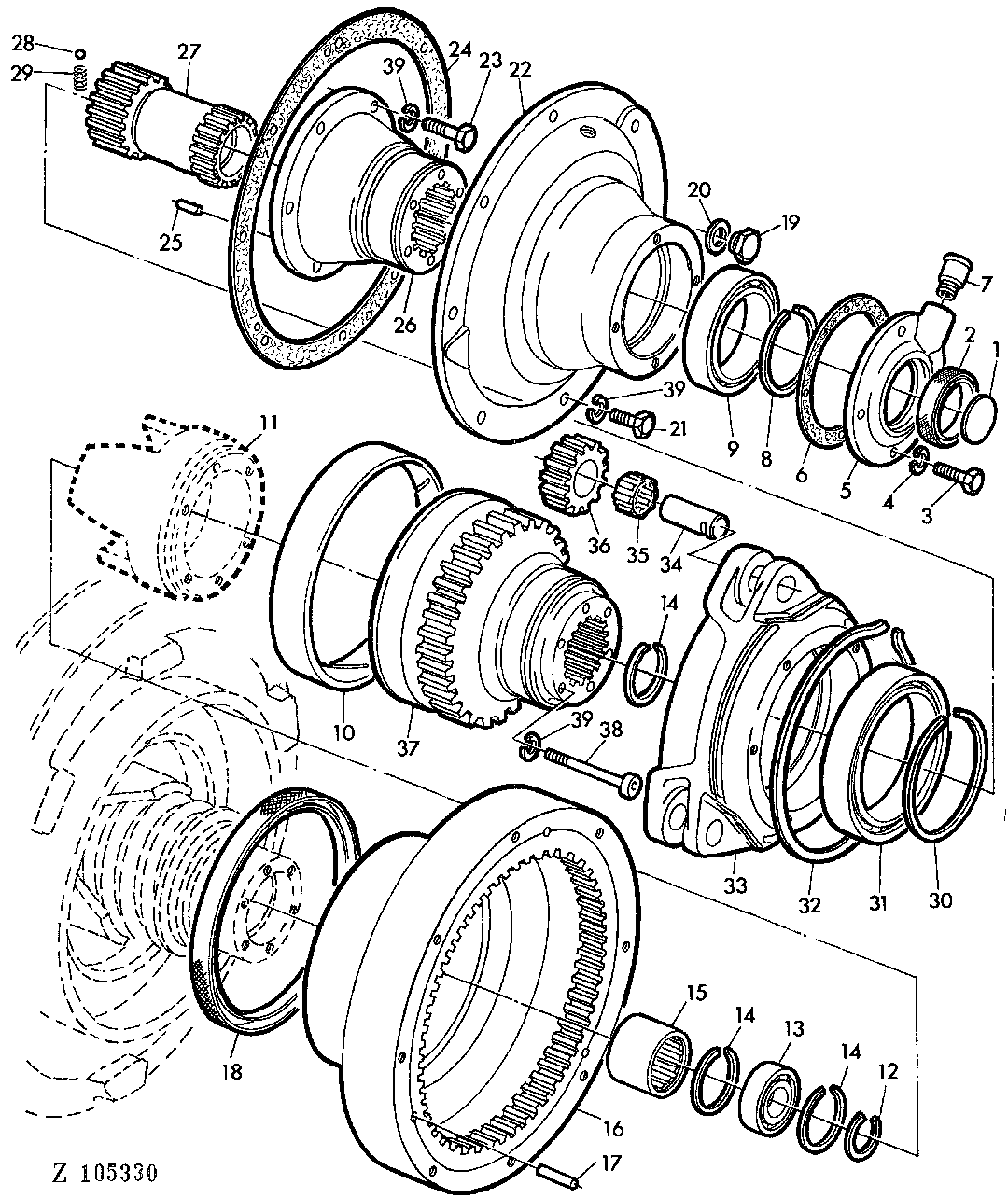

REDUCTION TRANSMISSION FOR VARIABLE CYLINDER [05A24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	30M7018	1	Plug	-
2	AZ30091	1	SEAL	(SUB FOR AZ26421)
3	19M7286	4	Cap Screw	M6 X 25
4	12M7012	4	LOCK WASHER	6 MM
5	Z11135	1	COVER	-
6	Z37522	1	GASKET	-
7	AH20868	1	Breather	-
8	Z37521	1	SNAP RING	-
9	JD33012	1	BALL BEARING	-
10	Z38150	1	BUSHING	-
11	-	2	Part 11	(ORD Z37509)
12	Z39136	1	Snap Ring	(SUB FOR 40M1837)
13	JD10046	1	Ball Bearing	-
14	Z38133	2	Snap Ring	-
15	AH86809	2	NEEDLE BEARING	-
16	AZ26417	1	HOUSING	ASSY, INCL KEY 10
17	44M1135	3	Dowel Pin	M6 X 16
18	AZ37367	1	SEAL	(SUB FOR AZ26414, AZ28619 APPL)
19	15M7024	2	DRAIN PLUG	12 X 1,5 MM
20	51M4234	2	Sealing Ring	12 X 16 X 1,5 MM
21	19M7376	6	Cap Screw	M8 X 22
22	Z11134	1	HUB	-
23	19M7513	6	Cap Screw	8 X 30 MM
24	Z37520	1	GASKET	-
25	Z24581	2	PIN	-
26	Z11355	1	HUB	(SUB FOR Z11133)
27	Z44209	1	SHIFT COLLAR	(SUB FOR Z37523, Z40549)
28	T24652	2	Ball	5 MM
29	Z37524	2	COMPRESSION SPRING	-
30	Z37519	1	SNAP RING	-
31	JD33015	1	Ball Bearing	-
32	Z42607	1	SNAP RING	(SUB FOR Z37518)
33	Z11132	1	HOUSING	-
34	Z44981	3	SHAFT	(SUB FOR Z37516)
35	JD39053	3	Needle Bearing	-
36	Z37517	3	Pinion	-
37	Z37514	1	DRIVE SPROCKET	-
38	19M7508	6	Screw	M8 X 60
39	12M7008	1	LOCK WASHER	8 MM

REDUCTION TRANSMISSION FOR VARIABLE CYLINDER [05A24]

Нет текстового описания
