Открытый узел

REAR SIDE PANELS [03E17]

REAR SIDE PANELS [03E17]

REAR SIDE PANELS [03E17]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

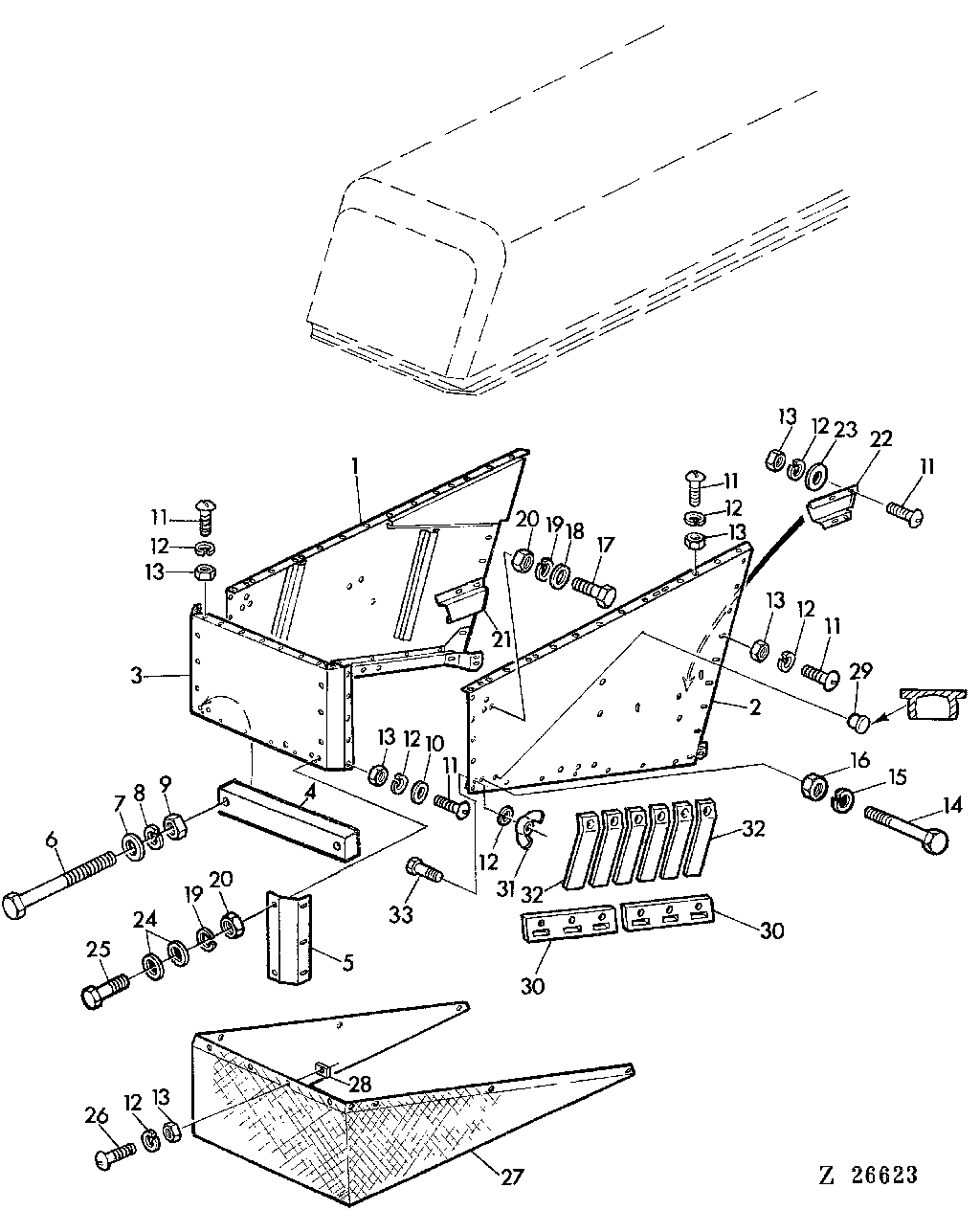

REAR SIDE PANELS [03E17]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ28402	1	SIDE WALL	LH (SUB FOR AZ22720)
2	AZ28403	1	SIDE WALL	RH (SUB FOR AZ22721)
3	AZ26114	1	PANEL	-
4	Z37389	1	Weight	(A)
5	Z33776	2	SHEET	(A)
6	19M7387	1	Cap Screw	(A) M12 X 40
6	19M7494	1	Cap Screw	(A) M12 X 70
7	24M7102	1	Washer	(A) 14 MM
8	12M7014	1	Lock Washer	(A) 12 MM
9	14M7031	1	Nut	(A) M12
10	24M7088	1	Washer	6,6 MM
11	21M7031	1	SCREW	M6 X 15
12	12M7012	1	LOCK WASHER	6 MM
13	14M7027	1	NUT	M6
14	19M7183	1	Cap Screw	M10 X 40
15	12M7013	1	LOCK WASHER	10 MM
16	14M7140	1	Nut	M10
17	19M7139	1	Cap Screw	M8 X 20
18	24M7036	1	Washer	9 MM
19	12M7008	1	LOCK WASHER	8 MM
20	14M7029	1	Nut	M8
21	Z33935	1	REINFORCEMENT	-
22	Z33934	1	REINFORCEMENT	-
23	Z26250	1	Washer	-
24	24M7024	1	Washer	9,5 MM
25	19M7163	1	Cap Screw	M8 X 25
26	21M7085	1	SCREW	(A) M6 X 20
27	Z37309	1	CANVAS	(A)
28	Z33085	1	PLATE	(A)
29	Z31546	1	Plug	13 MM
29	Z31547	1	PLUG	16 MM
30	Z37698	1	HOLDER	-
31	14M6662	1	Wing Nut	M6
32	Z37699	1	ANGLE	-
33	19M7286	1	Cap Screw	M6 X 25
