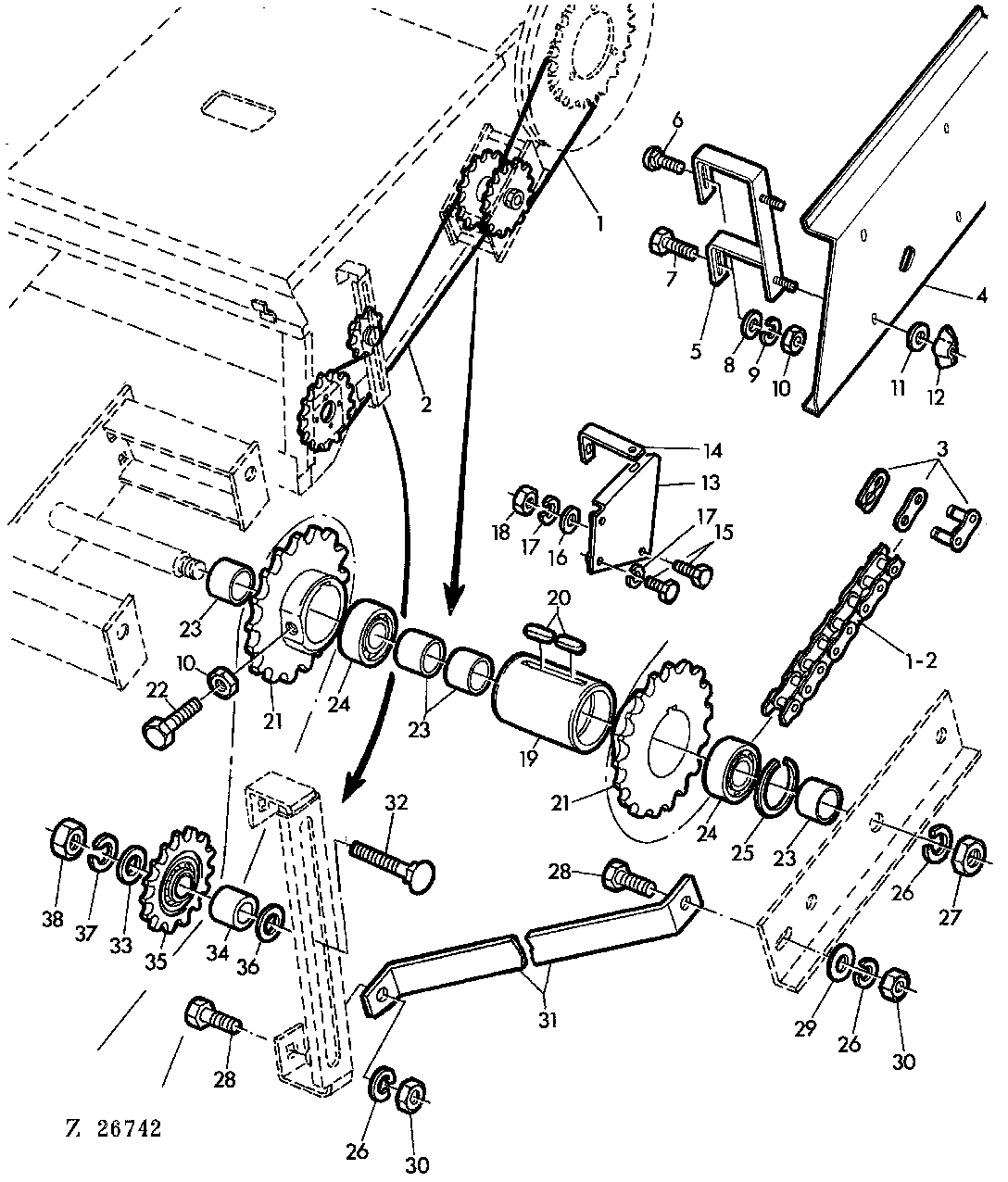

LONG FEEDER CONVEYOR CHAIN DRIVE [04F09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ28818	1	LINK CHAIN	L = 88, INCL KEY 3 (SUB FOR AZ26567)
2	AZ26568	1	LINK CHAIN	L = 118, INCL KEY 3
3	AZ26574	2	LINK	-
4	Z37432	1	GUARD	-
5	AZ26283	2	HOLDER	-
6	03M7017	2	Bolt	M10 X 25
7	19M7167	2	Cap Screw	M10 X 25
8	24M7040	4	Washer	11,5 MM
9	12M7013	4	LOCK WASHER	10 MM
10	14M7140	4	Nut	M10
11	24M7036	4	Washer	9 MM
12	Z20285	4	WING NUT	-
13	AZ26540	1	GUARD	-
14	Z37620	1	HOLDER	-
15	03M7054	3	Bolt	M8 X 20
16	24M7036	3	Washer	9 MM
17	12M7008	3	LOCK WASHER	8 MM
18	14M7029	3	Nut	M8
19	Z37653	1	SPACER	-
20	49M5426	2	Shaft Key	10 X 8 X 36 MM
21	AZ26566	2	CHAIN SPROCKET	-
22	22M7061	2	SET SCREW	M10 X 30
23	Z37349	4	BUSHING	-
24	JD30198	2	Ball Bearing	-
25	40M1864	1	SNAP RING	52 X 2 MM
26	12M7014	3	Lock Washer	12 MM
27	14M7168	1	Lock Nut	M12
28	19M7268	2	Cap Screw	M12 X 25
29	24M7038	1	Washer	14 MM
30	14M7031	2	Nut	M12
31	Z37658	1	BRACE	-
32	03M7078	1	BOLT	M16 X 75
33	24M7049	1	Washer	18 MM
34	Z37615	1	SPACER	-
35	AZ27674	1	CHAIN SPROCKET	Z = 20
36	24M5783	1	Washer	17 X 24 X 1 MM
37	12M7017	1	LOCK WASHER	16 MM
38	14M7170	1	Lock Nut	M16

LONG FEEDER CONVEYOR CHAIN DRIVE [04F09]

Нет текстового описания
