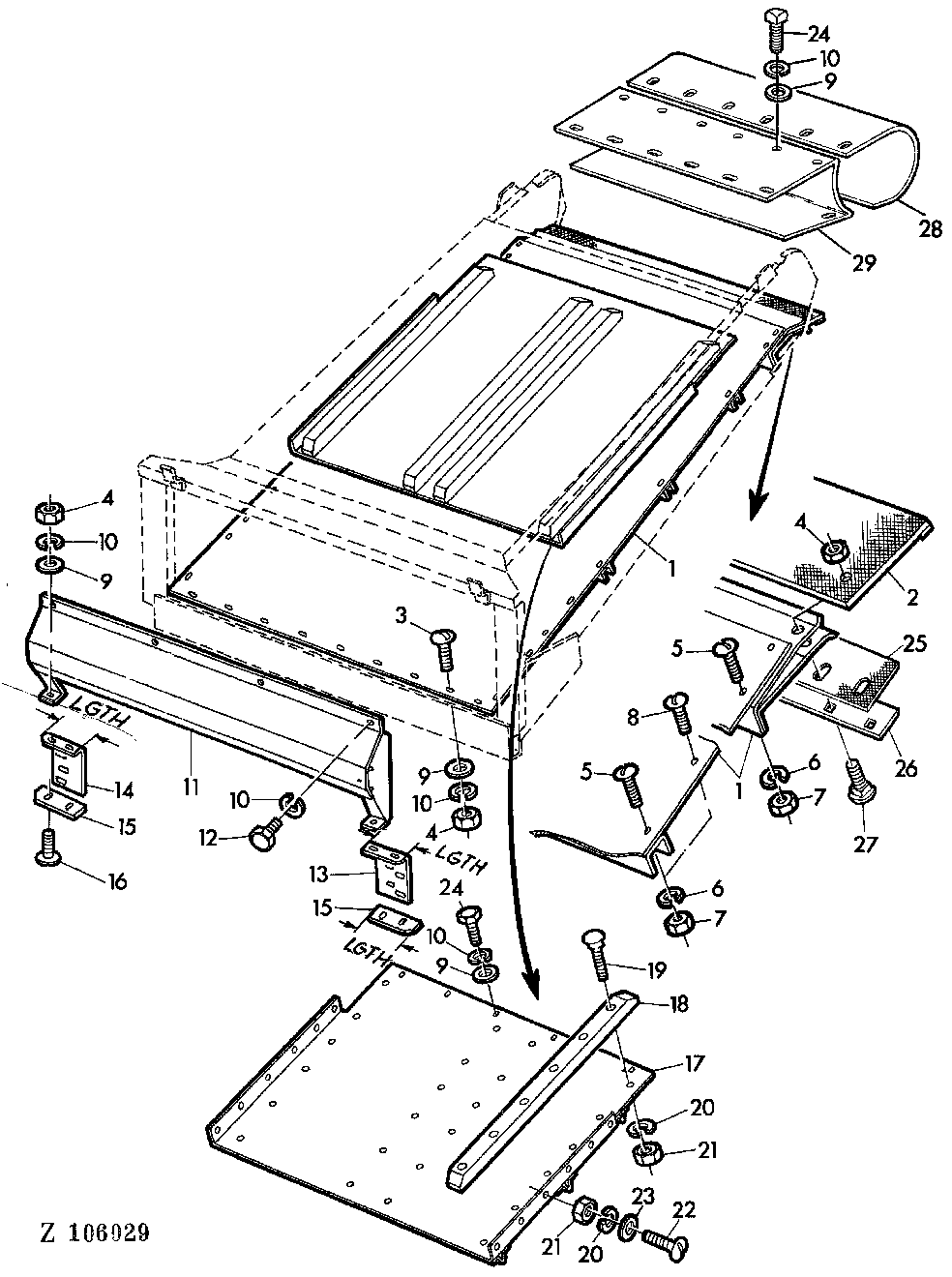

INTERMEDIATE AND FLOOR PLATES FOR LONG FEEDER HOUSE [04E21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ28875	1	SHEET	-
1	AZ26337	1	SHEET	-
2	AZ26260	1	GASKET	-
3	21M7089	1	Screw	M8 X 20
4	14M7029	1	Nut	M8
5	21M7093	1	SCREW	M10 X 30
6	12M7013	1	LOCK WASHER	10 MM
7	14M7140	1	Nut	M10
8	21M7162	1	SCREW	M10 X 20
9	24M7036	1	Washer	9 MM
10	12M7008	1	LOCK WASHER	8 MM
11	AZ26261	1	SHIELD	(A) AR (ORD AZ33610, (2) Z43958, Z43959, Z43960)
11	AZ26292	1	SHIELD	(B) AR (ORD AZ33610, (2) Z43958, Z43959, Z43960)
12	19M7284	1	Cap Screw	M8 X 18
13	Z40961	1	STRIPPER	AR, LGTH = 130 MM
13	Z39085	1	STRIPPER	AR, LGTH = 90 MM (SUB FOR Z37336)
14	Z39084	1	STRIPPER	AR, LGTH = 90 MM (SUB FOR Z37337)
14	Z40962	1	STRIPPER	AR, LGTH = 130 MM
15	Z40960	2	EXTENSION	AR, LGTH = 165 MM
15	Z39083	2	EXTENSION	AR, LGTH = 125 MM (SUB FOR Z37338)
16	21M7160	1	BOLT	M8 X 18
17	AZ26338	1	SHEET	-
18	Z37428	4	SLAT	-
19	03M7068	1	Bolt	M6 X 20
20	12M7012	1	LOCK WASHER	6 MM
21	14M7027	1	NUT	M6
22	21M7031	1	SCREW	M6 X15
23	24M7054	1	Washer	6,4 MM
24	19M7162	1	Cap Screw	M8 X 15
25	Z38635	1	BOOT	-
26	Z39211	1	HOLDER	(SUB FOR Z38638)
27	03M7069	1	Bolt	M8 X 35
28	Z30871	2	DEFLECTOR	-
29	AZ19473	2	GUARD	-

INTERMEDIATE AND FLOOR PLATES FOR LONG FEEDER HOUSE [04E21]
