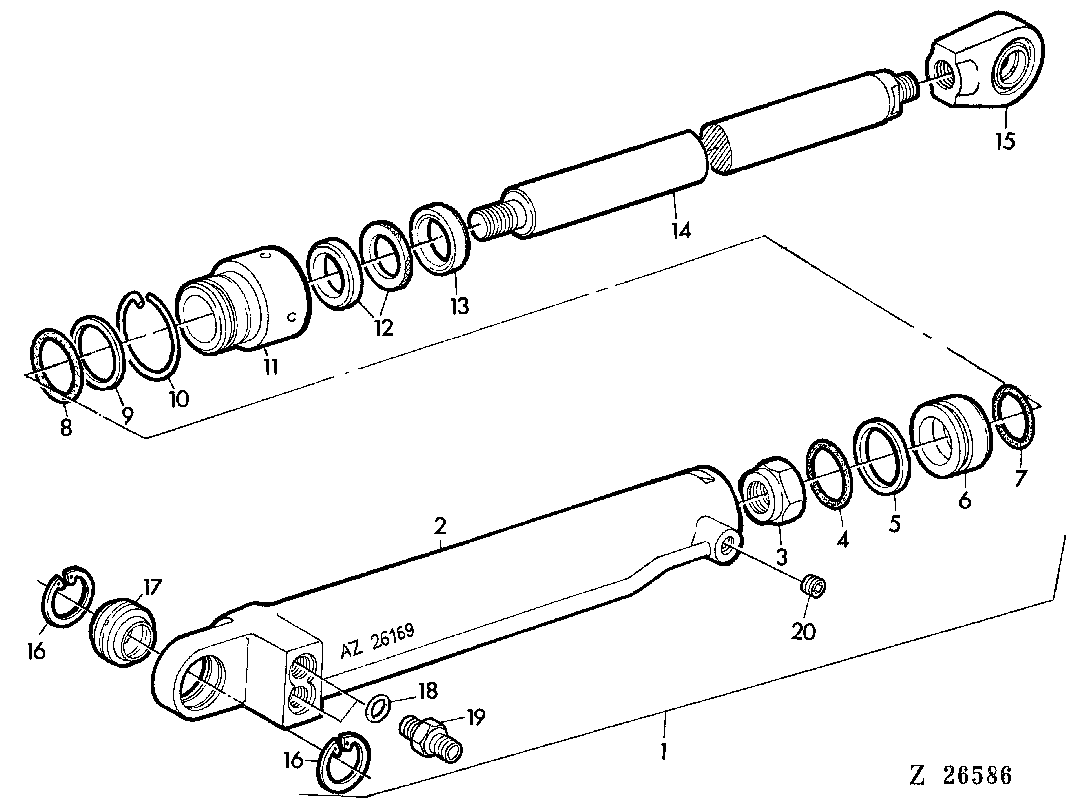

HYDRAULIC SWING UNLOADING AUGER CYLINDER [03B23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ26169	1	HYDRAULIC CYLINDER	INCL KEYS 2-17 (ORD AZ37518)
2	AZ26170	1	HYDRAULIC CYLINDER BARREL	-
3	Z29852	1	LOCK NUT	-
4	-	1	Part 4	(ORD AZ37835)
5	-	1	Part 5	(ORD AZ37835)
6	Z37213	1	PISTON	-
7	-	1	Part 7	(ORD AZ37835)
8	-	1	Part 8	(ORD AZ37835)
9	-	1	Part 9	(ORD AZ37835)
10	-	1	Part 10	(ORD AZ37835)
11	Z37215	1	GUIDE	-
12	-	1	Part 12	(ORD AZ37835)
13	-	1	Part 13	(ORD AZ37835) (SUB FOR Z29862)
14	Z34632	1	ROD	-
15	AZ23910	1	CASE	-
16	H85994	4	SNAP RING	-
17	AZ23708	2	Bushing	-
18	R26448	2	O-Ring	-
19	Z32969	2	FITTING	-
20	15H560	1	Pipe Plug	-
..	AZ37835	1	GASKET KIT	KIT, INCL KEYS 4,5,7-10,12,13 (FOR AZ26169)

HYDRAULIC SWING UNLOADING AUGER CYLINDER [03B23]
