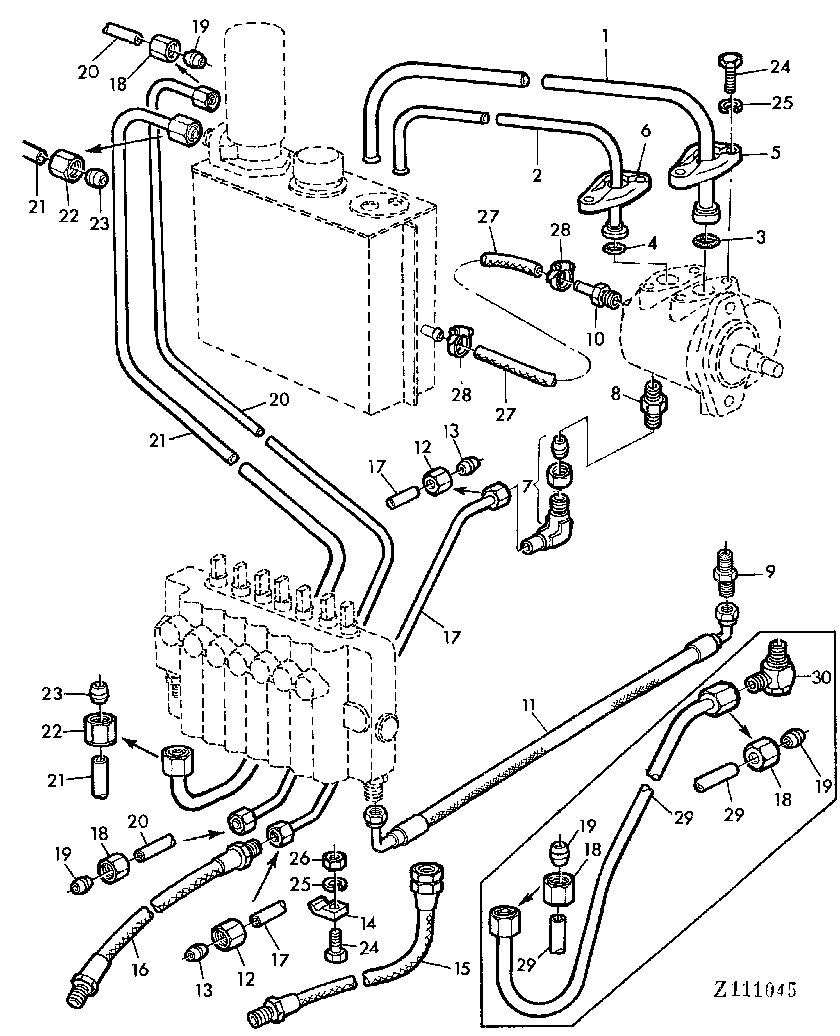

HYDRAULIC LINES (RESERVOIR,PUMP,CONTROL VALVE) [03C08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ28046	1	OIL LINE	-
2	AZ28047	1	OIL LINE	-
3	A4730R	1	O-Ring	-
4	B2762	1	O-RING	-
5	Z11033	1	FLANGE	-
6	Z11032	1	FLANGE	-
7	AZ21974	1	Elbow Fitting	-
8	Z34060	1	ADAPTER FITTING	-
9	Z35625	1	FITTING	-
10	Z34065	1	FITTING	-
11	AZ36727	1	HYDRAULIC HOSE	(SUB FOR AZ28048)
12	Z33010	1	TUBE NUT	-
13	Z33009	1	SLEEVE FITTING	-
14	Z34861	2	Clamp	-
15	AZ23702	1	HYDRAULIC HOSE	-
16	AZ26483	2	HYDRAULIC HOSE	-
17	AZ30332	1	HYDRAULIC HOSE	INCL KEYS 18,19 (SUB FOR AZ28049)
18	Z32974	3	TUBE NUT	-
19	Z32995	3	SLEEVE FITTING	-
20	AZ28050	1	OIL LINE	INCL KEYS 18,19
21	AZ28051	1	OIL LINE	INCL KEYS 22,23
22	Z32972	2	TUBE NUT	-
23	Z32992	2	SLEEVE FITTING	-
24	19M7286	1	Cap Screw	M6 X 25
25	12M7012	1	LOCK WASHER	6 MM
26	14M7027	2	NUT	M6
27	Z38736	1	HYDRAULIC HOSE	-
28	Z34829	2	Clamp	-
29	AZ28048	1	OIL LINE	(ORD AZ36727, Z35625)
30	AZ28033	1	ELBOW FITTING	-

HYDRAULIC LINES (RESERVOIR,PUMP,CONTROL VALVE) [03C08]
