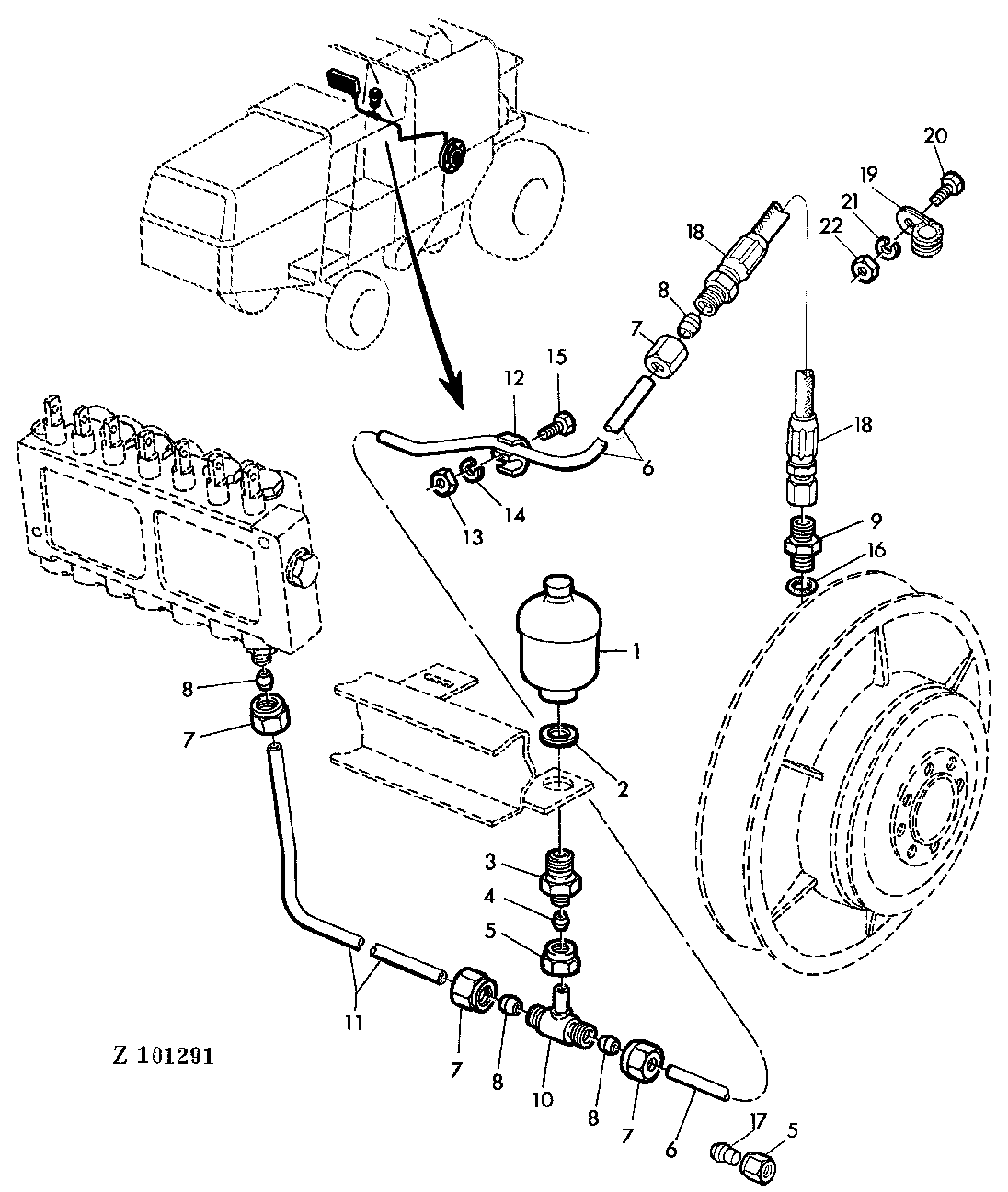

HYDRAULIC LINES (BEATER VARIABLE DRIVE) [03D03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ26911	1	HYDRAULIC ACCUMULATOR	-
2	Z40788	1	GASKET	(SUB FOR Z39551)
3	AZ30507	1	FITTING	(SUB FOR Z37690, Z39553)
4	Z32996	1	SLEEVE FITTING	-
5	Z32976	1	TUBE NUT	-
6	AZ26168	1	OIL LINE	ASSY, INCL KEYS 7,8
6	AZ28056	1	OIL LINE	INCL KEYS 7,8 (ORD AZ33216 W/ AZ18454, Z23695)
6	AZ33216	1	HYDRAULIC HOSE	INCL KEYS 7,8
7	Z32975	2	TUBE NUT	-
8	Z32997	2	SLEEVE FITTING	-
9	Z32963	1	FITTING	-
10	AZ26912	1	Tee Fitting	ASSY, INCL KEYS 4,5
11	AZ26134	1	OIL LINE	ASSY, INCL KEYS 7,8
11	AZ28052	1	OIL LINE	ASSY, INCL KEYS 7,8
12	Z34953	1	Clamp	-
13	14M7027	1	NUT	M6
14	12M7012	1	LOCK WASHER	6 MM
15	19M7286	1	Cap Screw	M6 X 25
16	R26448	1	O-Ring	-
17	Z32998	1	Sleeve Fitting	AR
18	AZ18454	1	HYDRAULIC HOSE	-
19	Z23695	1	CLAMP	-
20	19M7167	1	Cap Screw	M10 X 25
21	12M7013	1	LOCK WASHER	10 MM
22	14M7140	1	Nut	M10

HYDRAULIC LINES (BEATER VARIABLE DRIVE) [03D03]
