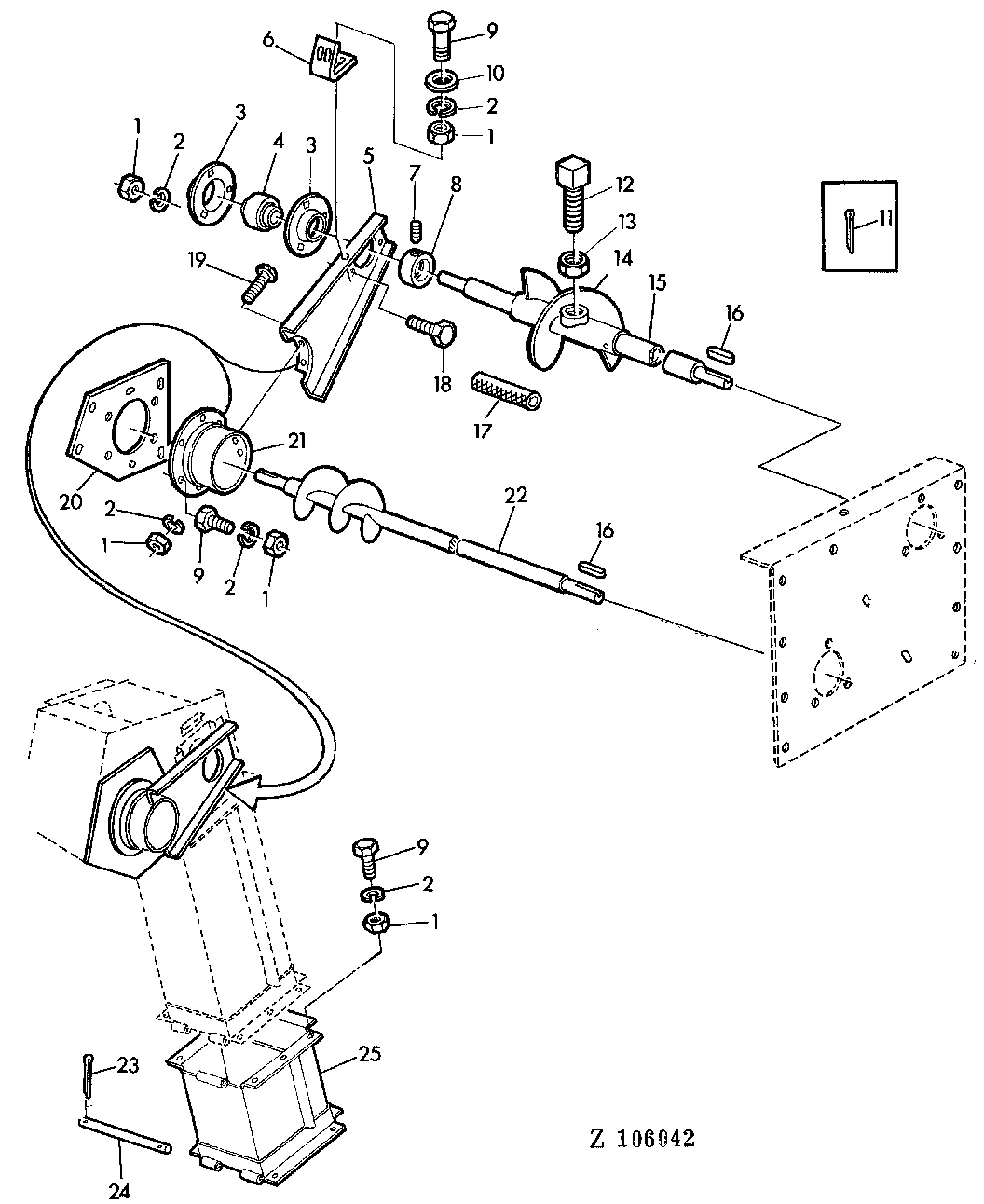

GRAIN TANK EXTENSION LEVELING AUGER [05G13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7029	1	Nut	M8
2	12M7008	1	LOCK WASHER	8 MM
3	P47232	6	PRESSED FLANGED HOUSING	-
4	JD39102	3	Ball Bearing	-
5	Z38841	1	RETAINER	(SUB FOR AZ28171)
6	Z40193	1	HOLDER	-
7	AZ19843	1	SET SCREW	KIT
8	AZ10044	3	Eccentric Locking Collar	ASSY, INCL KEY 8
9	19M7162	1	Cap Screw	M8 X 15
10	24M7036	1	Washer	9 MM
11	11M7032	1	Cotter Pin	5 X 55 MM
12	Z32433	1	SET SCREW	-
13	14M7152	1	Nut	M10
14	AZ28895	3	FLIGHT	(SUB FOR AZ10353)
15	AZ28178	1	SHAFT	-
15	AZ29334	1	SHAFT	-
16	49M4108	2	Shaft Key	8 X 7 X 32 MM
17	Z40220	1	HOSE	8 X 12 MM
18	19M7139	1	Cap Screw	M8 X 20
19	21M7081	1	SCREW	M8 X 16
20	Z40249	1	SHEET	(SUB FOR Z38845)
21	AZ29846	1	GATHERING NUMBER	(SUB FOR AZ28168, AZ28994)
22	AZ28169	1	AUGER	-
23	11M7012	1	Cotter Pin	3 X 18 MM
24	Z34349	2	PIN FASTENER	-
25	AZ28172	1	EXTENSION	-

GRAIN TANK EXTENSION LEVELING AUGER [05G13]

Нет текстового описания
