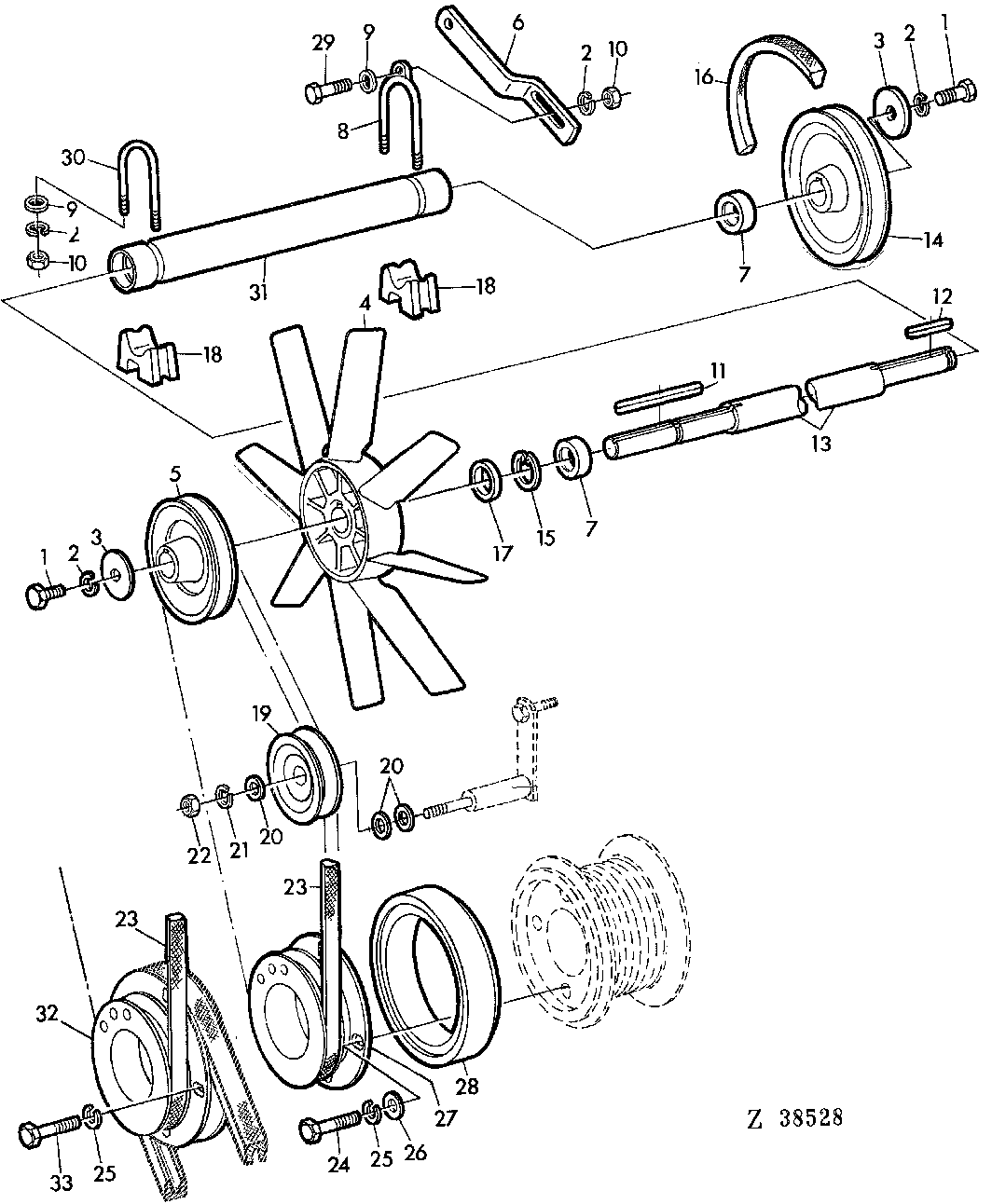

FAN-AIR CONDITIONED CAB [04D05]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7139	1	Cap Screw	M8 X 20
2	12M7008	1	LOCK WASHER	8 MM
3	CA20725	1	WASHER	-
4	DA20511	1	FAN	-
5	CA22531	1	PULLEY	-
6	CA22532	1	LEVER	-
7	JD30071	2	BALL BEARING	(SUB FOR JD30284)
8	DA22524	1	BAIL	-
9	24M7036	1	Washer	9 MM
10	14M7029	6	Nut	M8
11	49M7029	1	SHAFT KEY	6 X 6 X 70 MM
12	49M7028	2	Shaft Key	6 X 6 X 28 MM
13	CA22527	1	JACKSHAFT	-
14	CA20512	1	PULLEY	-
15	40M1863	1	Snap Ring	47 X 1,75 MM
16	CA20514	1	V-BELT	-
17	CA22528	1	WASHER	-
18	CA22529	2	SUPPORT	-
19	AZ24263	1	IDLER	-
20	24M7140	1	WASHER	13 X 19 X 1 MM
21	12M7014	1	Lock Washer	12 MM
22	14M7031	1	Nut	M12
23	Z38699	1	V-BELT	-
24	19M7331	4	Cap Screw	M12 X 65
25	12M7014	4	Lock Washer	12 MM
26	24M7047	4	Washer	13 MM
27	CA20552	1	PULLEY	-
28	CA20553	1	SPACER	AR
29	19M7163	1	Cap Screw	M8 X 25
30	CA22525	1	U-BOLT	-
31	CA22530	1	TUBE	-
32	Z11220	1	PULLEY	-
33	19M7387	4	Cap Screw	M12 X 40
