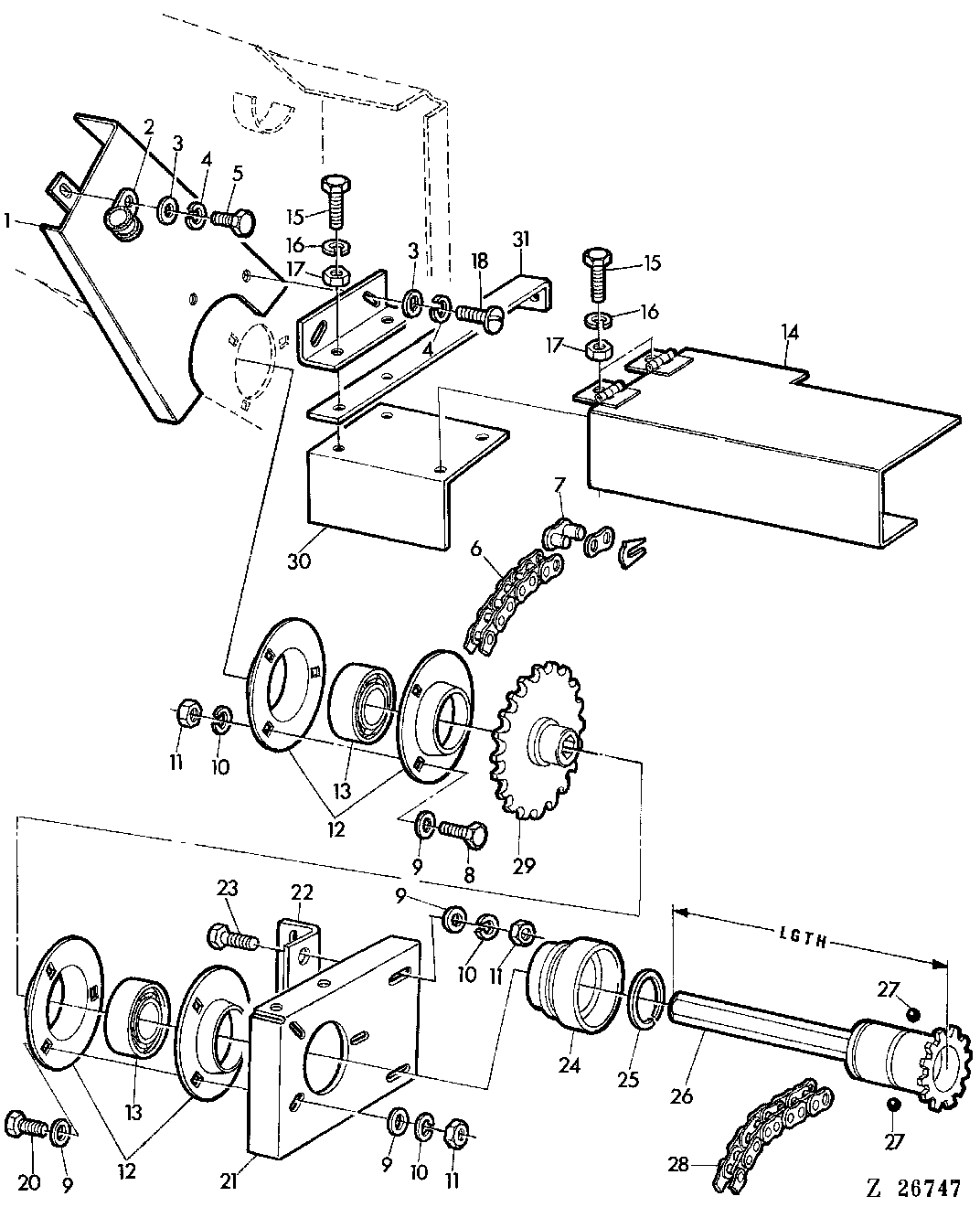

DRIVE PARTS FOR HYDROSTATIC REEL DRIVE [04F21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ25029	1	GUARD	-
2	Z28191	1	CLAMP	-
3	24M7088	1	Washer	6,6 MM
4	12M7012	1	LOCK WASHER	6 MM
5	19M7286	1	Cap Screw	M6 X 25
6	AZ25031	1	LINK CHAIN	L = 88, INCL KEY 7
7	AL14207	1	CHAIN LINK	-
8	19M7382	1	Cap Screw	M10 X 40
9	24M7040	1	Washer	11 MM
10	12M7013	1	LOCK WASHER	10 MM
11	14M7140	1	Nut	M10
12	Z34740	4	PRESSED FLANGED HOUSING	-
13	AZ23315	2	BALL BEARING	-
14	AZ25219	1	GUARD	-
15	19M7139	4	Cap Screw	M8 X 20
16	12M7008	4	LOCK WASHER	8 MM
17	14M7029	4	Nut	M8
18	21M7031	2	SCREW	M6 X 15
19	Z36046	1	ANGLE	-
20	19M7168	1	Cap Screw	M10 X 30
21	Z35317	1	BRACKET	-
22	Z35318	1	ANGLE	-
23	19M7167	1	Cap Screw	M10 X 25
24	AH89038	1	QUICK COUPLER	-
25	H25360	1	SNAP RING	-
26	AZ20403	1	DRIVE SHAFT	LGTH = 1935 MM (76.18")
27	N104243	3	BALL	-
28	AN102383	1	LINK CHAIN	-
29	AZ25030	1	CHAIN SPROCKET	Z = 42
30	Z36288	1	SHEET	-
31	Z36285	1	HOLDER	-

DRIVE PARTS FOR HYDROSTATIC REEL DRIVE [04F21]
