Открытый узел

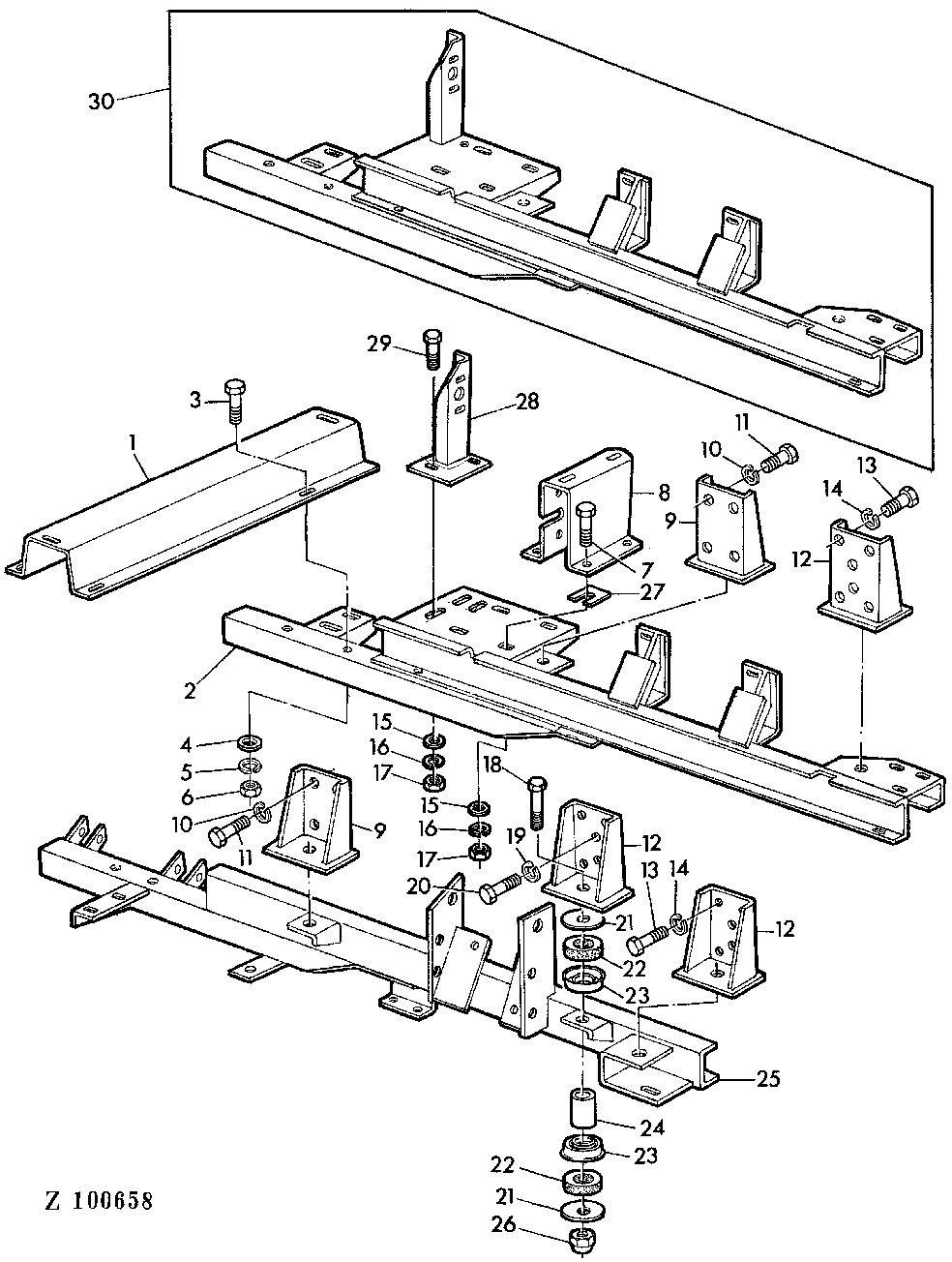

6466 ENGINE SUPPORT [01F07]

6466 ENGINE SUPPORT [01F07]

6466 ENGINE SUPPORT [01F07]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

6466 ENGINE SUPPORT [01F07]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z38691	1	SUPPORT	-
2	AZ31347	1	SUPPORT	(SUB FOR AZ27970)
3	19M7325	1	Cap Screw	M8 X 80
4	24M7036	1	Washer	9 MM
5	12M7008	1	LOCK WASHER	8 MM
6	14M7029	1	Nut	M8
7	19M7167	4	Cap Screw	M10 X 25
8	Z38701	1	HOLDER	-
9	AZ27957	2	HOLDER	-
10	12M7039	1	LOCK WASHER	20 MM
11	19H1835	8	Cap Screw	3/4" X 1-1/2"
12	AZ27956	3	HOLDER	-
13	19H1792	8	Cap Screw	1/2" X 1"
14	12M7009	1	LOCK WASHER	14 MM
15	24M7043	1	Washer	12 MM
16	12M7013	1	LOCK WASHER	10 MM
17	14M7140	1	Nut	M10
18	19M7504	5	Cap Screw	M16 X 85
19	12H294	1	Lock Washer	5/8"
20	19H1833	2	Cap Screw	5/8" X 1-1/4"
21	P50456	10	Washer	-
22	H80197	10	BUSHING	-
23	H78856	10	RETAINER	-
24	H34482	5	SPACER	-
25	AZ27971	1	SUPPORT	-
26	14M7170	1	Lock Nut	M16
27	Z31385	1	STRAP	-
28	AZ31345	1	SUPPORT	-
29	19M7169	3	Cap Screw	M10 X 35
30	AZ27970	1	SUPPORT	(ORD AZ31347 W/ AZ31345, (3) KEYS 15-17, KEY 29)
