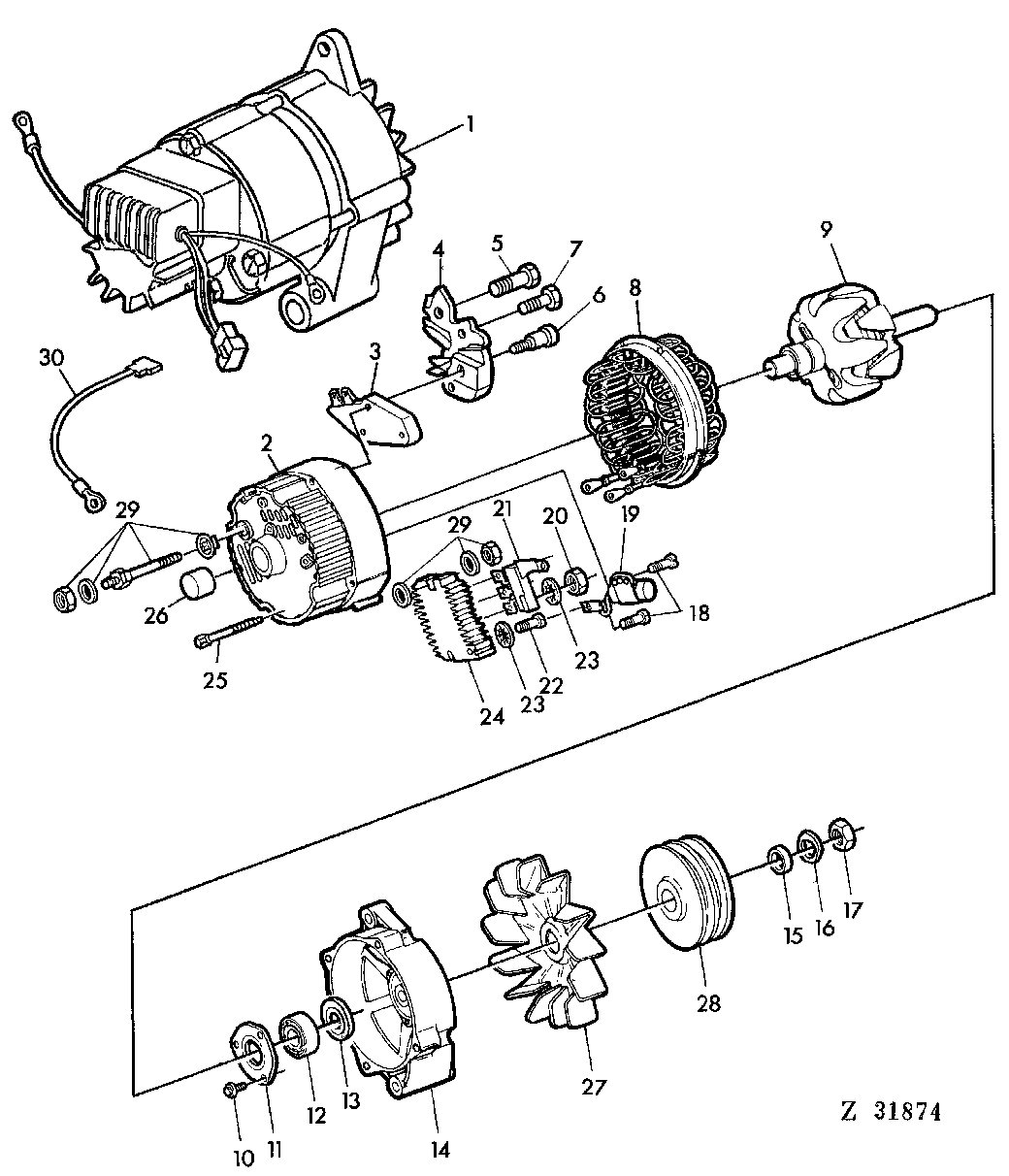

6466 ALTERNATOR EXPLODED VIEW [02A18]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR93446	1	ALTERNATOR	DELCO REMY 72A, INCL KEYS 2-27,29,30
2	R66301	1	HOUSING	REAR
3	AR55827	1	Voltage Regulator	-
4	AR85941	1	Carbon Brush Holder	ASSY
5	21H1376	1	SCREW	NO. 8 X 1-1/4"
6	R66302	1	Screw	-
7	R51530	2	Screw	-
8	AR55837	1	STATOR	72AMP
9	AR78093	1	ROTOR	-
10	21H1301	3	SCREW	NO. 10 X 1/2"
11	AR55836	1	RETAINER	-
12	JD9449	1	Ball Bearing	-
13	R51534	1	SHIM	-
14	R51528	1	HOUSING	FRONT
15	R51533	1	WASHER	-
16	T10745	1	Washer	-
17	R11049	1	Nut	-
18	37H2	2	Screw	NO. 8 X 5/8"
19	AR55835	1	Capacitor	-
20	14H605	3	Nut	NO. 8
21	AR55831	1	DIODE	-
22	21H1319	1	Screw	NO. 8 X 7/8"
23	12H290	4	Washer	NO. 8
24	AR55832	1	RECTIFIER	-
25	R51535	4	Cap Screw	-
26	AR77851	1	Cylindrical Roller Bearing	-
27	R50659	1	Fan	-
28	R52161	1	PULLEY	-
29	AR55834	1	ELEC. CONNECTOR TERMINAL	KIT
30	AZ28724	1	POWER CORD	-

6466 ALTERNATOR EXPLODED VIEW [02A18]

Нет текстового описания
