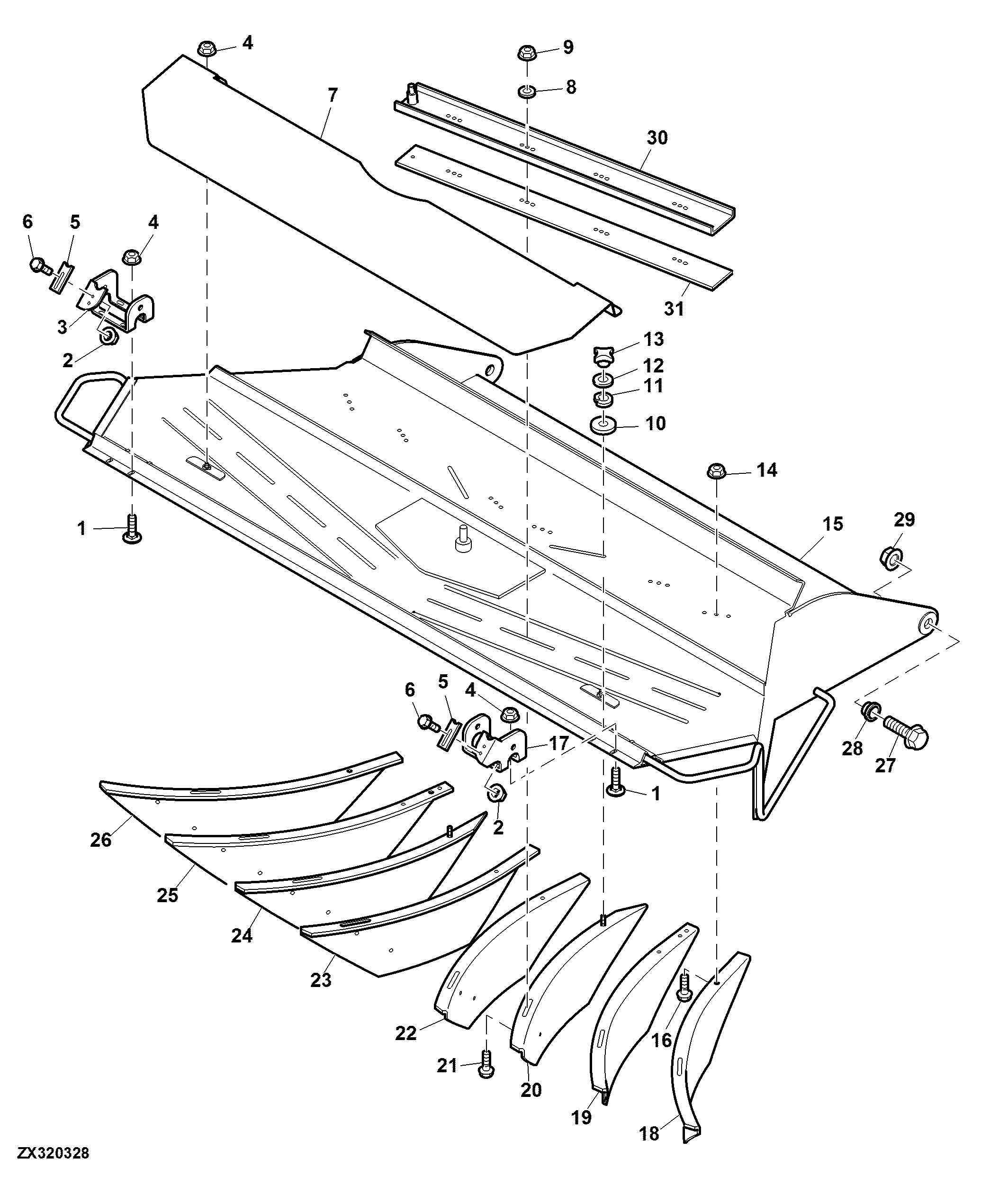

Vane Tailboard and Vanes, Electrically Adjustable (077171 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7128	1	Bolt	-
2	14M7303	1	Flange Nut	M6
3	Z101436	1	Holder	-
4	14M7298	1	Flange Nut	M8
5	Z101680	2	Holder	-
6	19M7775	1	Screw	M6 X 16
7	Z101157	1	Plate	-
8	24M7207	1	Washer	8.400 X 24 X 2 mm
9	14M7396	1	Lock Nut	M8
10	CA20725	1	WASHER	-
11	12M7008	1	LOCK WASHER	8 mm
12	24M7095	1	Washer	8.400 X 15 X 1.600 mm
13	99M7124	1	Knob	-
14	14M7166	1	Lock Nut	M8
15	AZ103048	1	Housing	-
16	19M7866	1	Screw	M8 X 20
17	Z101437	1	Holder	-
18	HXE117873	1	Vane	RH, SUB FOR Z105253 AND Z71442
19	HXE117876	1	Vane	RH, SUB FOR Z105254 AND Z71443
20	HXE117878	1	Vane	RH, SUB FOR Z105255
21	19M7868	1	Screw	M8 X 30
22	HXE117894	1	Vane	RH, SUB FOR Z105256 AND Z71445
23	HXE117895	1	Vane	LH, SUB FOR Z105257 AND Z71446
24	HXE117897	1	Vane	LH, SUB FOR Z105258
25	HXE117900	1	Vane	LH, SUB FOR Z105259 AND Z71448
26	HXE117903	1	Vane	LH, SUB FOR Z105260 AND Z71449
27	19M7793	1	Screw	M16 X 40
28	Z57796	2	Bushing	-
29	14M7291	1	Flange Nut	M16
30	AZ101057	2	Plate	-
31	Z72294	2	Strap	-

Vane Tailboard and Vanes, Electrically Adjustable (077171 - )
