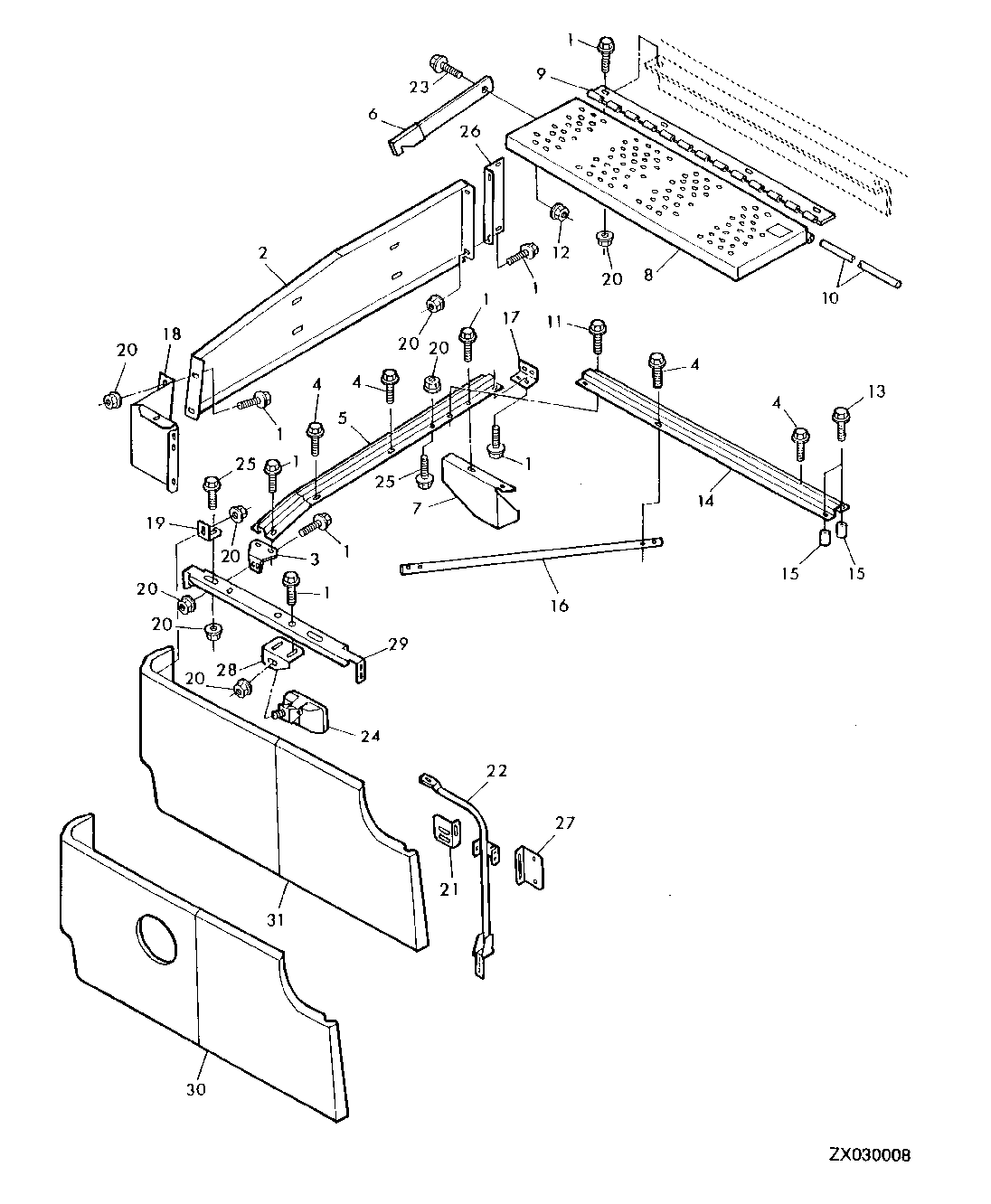

Engine Platform Cover and Deflectors

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7865	112	Screw	M8 X 16
2	H167092	1	Panel	-
3	H161524	1	Angle	-
4	19M8290	4	Screw	M6 X 35
5	AH159205	1	Channel	-
6	AH136616	1	Brace	-
7	H135610	1	Deflector	-
8	AH136455	1	Door	-
9	H134738	1	Hinge	-
10	H134930	1	Pin	CTL 1385 mm, MF H99599
11	03M7183	1	Bolt	M8 X 16
12	H137328	1	Lock Nut	-
13	37M7102	2	Screw	M8 X 40
14	H159733	1	Channel	-
15	H141836	2	Bushing	-
16	H135147	1	Tube	-
17	H164218	1	Angle	-
18	H158443	1	Bracket	-
19	H172664	2	Angle	-
20	14M7298	5	Flange Nut	M8
21	H178579	1	Angle	SUB FOR H172736
22	AH173239	1	Handrail	-
23	H140715	2	Bolt	-
24	AH168385	1	Lamp	-
25	19M7866	4	Screw	M8 X 20
26	H167091	1	Angle	-
27	H178576	1	Angle	SUB FOR H169006
28	H173644	1	Bracket	-
29	H172665	1	Channel	-
30	AH160446	1	Panel	-
31	AH164927	1	Panel	-

Engine Platform Cover and Deflectors

Нет текстового описания
