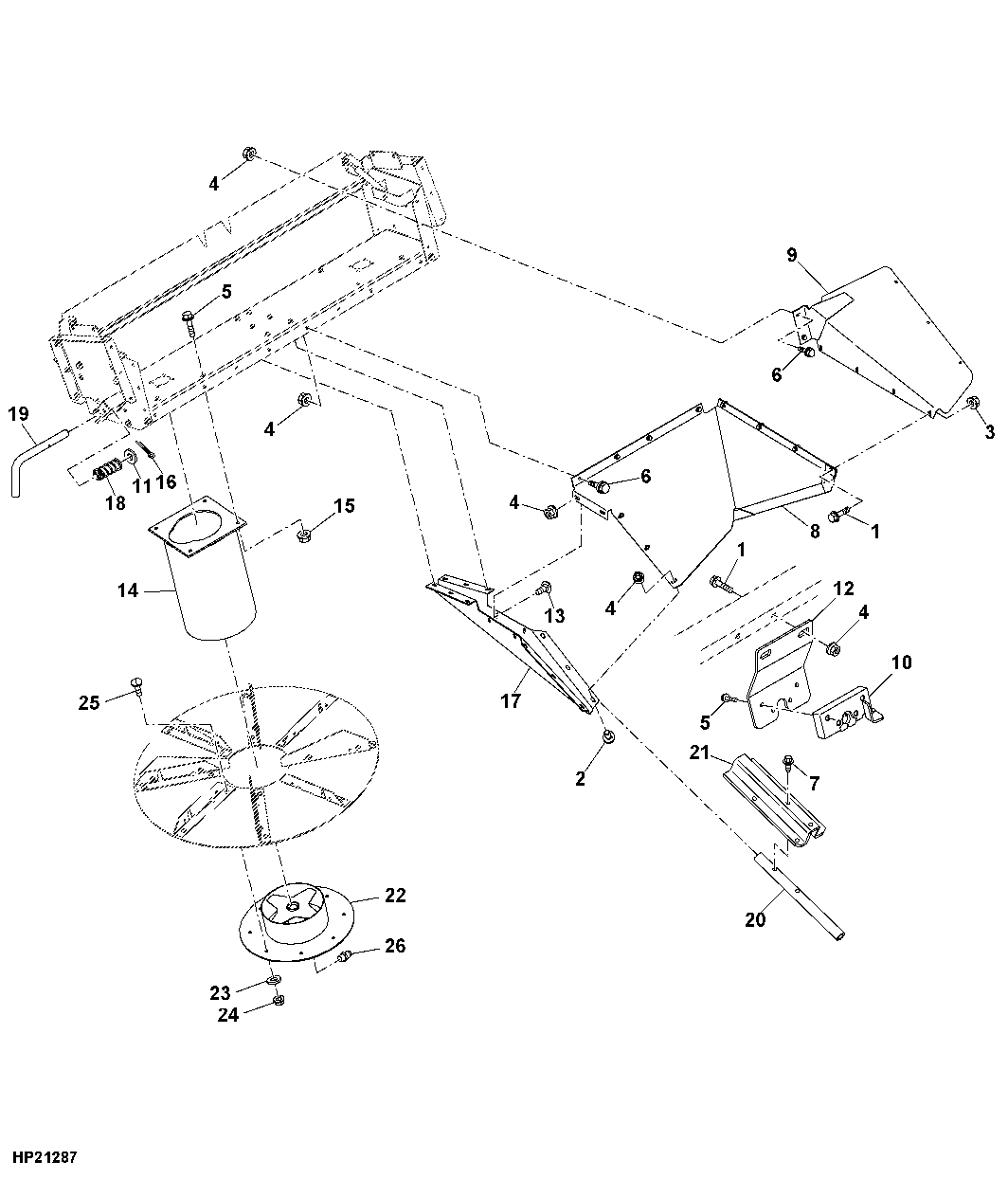

Straw Spreader And Deflectors

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7865	1	Screw	M8 X 16
2	03M7184	1	Bolt	M8 X 20
3	H137328	1	Lock Nut	M8
4	14M7298	1	Flange Nut	M8
5	19M7863	8	Screw	M6 X 25
6	19M7867	4	Screw	M8 X 25
7	37M7058	2	Screw	M8 X 20
8	AH158935	1	Shroud	RH
8	AH158902	1	Shroud	LH
9	AH166869	1	Panel	RH
9	AH166868	1	Panel	LH
10	KV13784	1	Latch	-
11	24H1341	1	Washer	17/32" X 15/16" X 0.060"
12	H219363	1	Bracket	-
13	03M7183	1	Bolt	M8 X 16
14	AH162235	2	Structural Tube	-
15	14M7296	8	Flange Nut	M10
16	11M7059	1	Cotter Pin	3.200 X 20 mm
17	H202624	1	Shield	-
18	B28970	1	Spring	-
19	H136179	1	Pin	-
20	H171600	1	Bushing	-
21	H171599	1	Support	-
22	AH159872	2	Hub	-
23	24M7207	1	Washer	8.400 X 24 X 2 mm
24	H137328	1	Lock Nut	M8
25	19M7867	1	Screw	M8 X 25
26	JD7844	1	Lubrication Fitting	-
