Sprocket Idler Assembly, Unloading Auger Drive

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7813	1	Screw	M12 X 45
2	24M7051	1	Washer	21 X 37 X 3 mm
3	H114395	1	Spacer	(HIGH UNLOADING RATE)
4	21M7285	4	Screw	M6 X 12
5	JD7126	1	Ball Bearing	-
6	AH206131	1	Chain Sprocket	Z = 24
7	14M7299	1	Flange Nut	M12
8	AH216167	1	Yoke	-
8	AH202180	1	Yoke	(HIGH UNLOADING RATE)
9	14M7276	2	Nut	(HIGH UNLOADING RATE) M16
9	14M7260	2	Nut	M16
10	24M7241	1	Washer	17 X 34 X 4 mm
11	R56709	1	Compression Spring	-
11	B11482	1	Spring	(HIGH UNLOADING RATE)
12	H155062	1	Gauge	-
12	H202506	1	Gauge	(HIGH UNLOADING RATE)
13	H129208	1	Pivot	(REGULAR)
13	M120229	1	Bushing	(HIGH UNLOADING RATE)
14	H155088	1	Guard	-
15	19M7866	2	Screw	M8 X 20
16	AXE53952	1	Roller Chain	(HIGH UNLOADING RATE) (SLOW SPEED) L = 264, SUB FOR AH202176

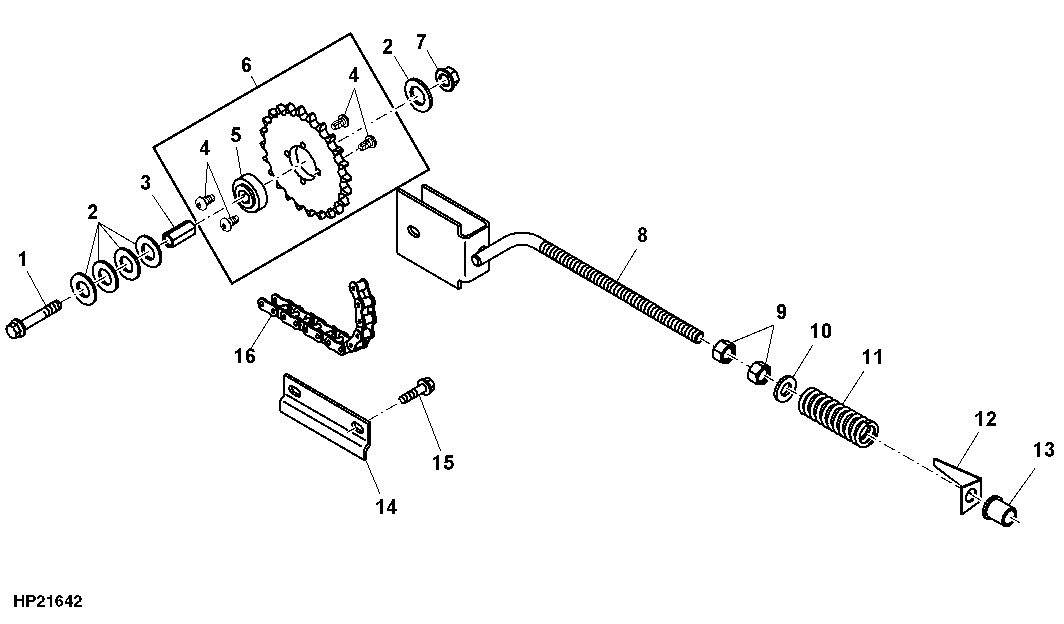

Sprocket Idler Assembly, Unloading Auger Drive
