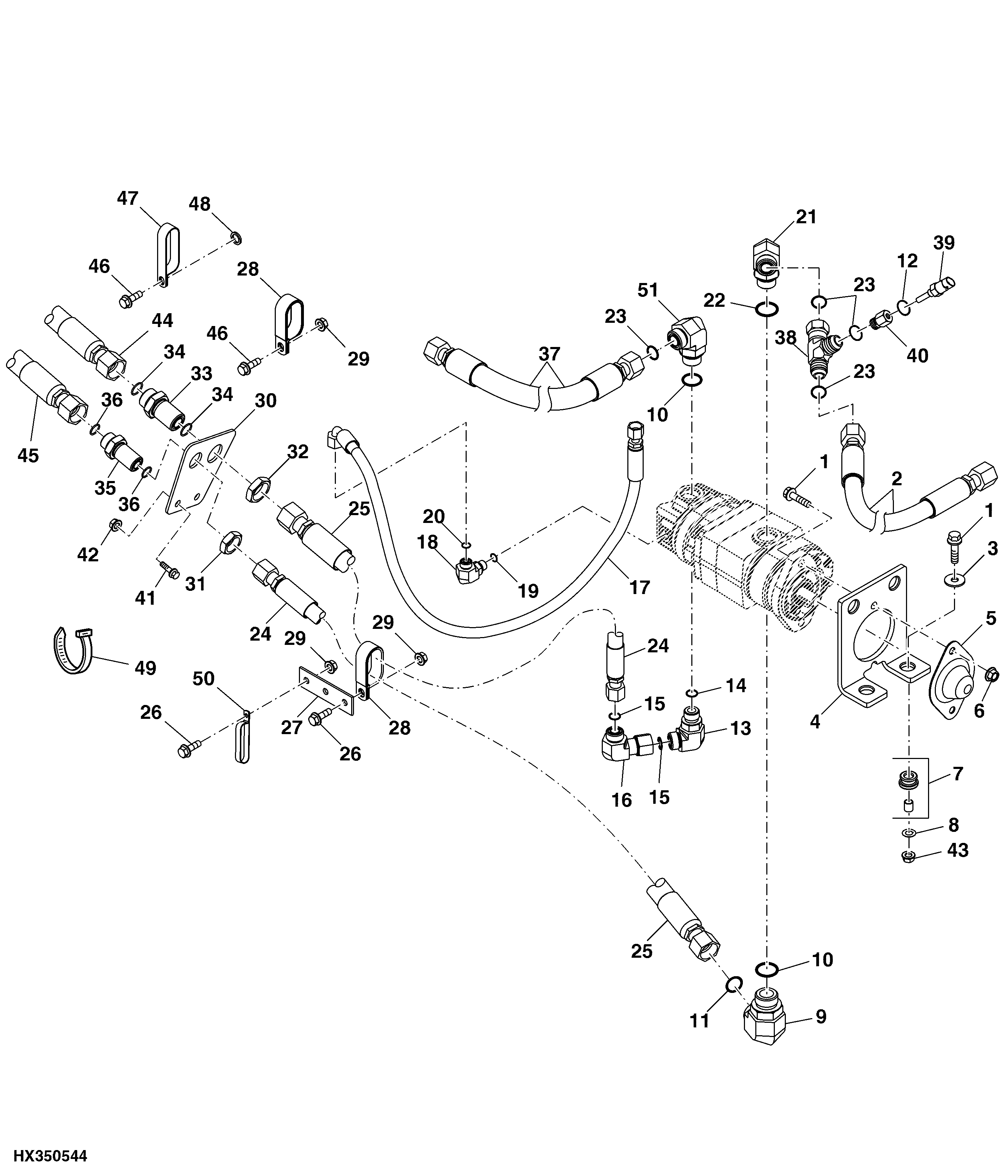

Proportionator Hoses and Mounting, ProDrive™

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7804	1	Screw	M10 X 40
2	AH219242	1	Hydraulic Hose	-
3	24M7178	4	Washer	10.500 X 30 X 2.500 mm
4	H228157	1	Bracket	-
5	H231699	1	Cover	-
6	14M7296	2	Flange Nut	M10
7	AT116162	4	Isolator	-
8	H141123	4	Push Nut	-
9	38H1037	1	Elbow Fitting	-
10	R29936	2	O-Ring	-
11	T76938	1	O-Ring	-
12	R26286	1	O-Ring	-
13	38H1006	1	Elbow Fitting	-
14	R26906	1	O-Ring	-
15	T77932	2	O-Ring	-
16	38H1096	1	Elbow Fitting	-
17	AH223259	1	Hydraulic Hose	-
17	AH226618	1	Hydraulic Hose	-
18	38H1004	1	Elbow Fitting	-
19	R26448	1	O-Ring	-
20	T77613	1	O-Ring	-
21	38H1007	1	Elbow Fitting	-
22	U12547	1	O-Ring	-
23	T78612	3	O-Ring	-
24	AH226084	1	Hydraulic Hose	-
25	AH232848	1	Hydraulic Hose	-
26	19M7867	1	Screw	M8 X 25
27	H227675	2	Strap	-
28	AH226096	4	Clamp	-
29	14M7298	1	Flange Nut	M8
30	H227666	1	Plate	-
31	T80306	1	Nut	-
32	T78707	1	Nut	-
33	38H1286	1	Adapter Fitting	-
34	T77932	2	O-Ring	-
35	38H1276	1	Adapter Fitting	-
36	T77858	2	O-Ring	-
37	AH219252	1	Hydraulic Hose	-
38	38H1033	1	Tee Fitting	-
39	AH156144	1	Hydr.Oil Temperature Sensor	-
40	H234749	1	Fitting	-
41	19M7784	2	Screw	M10 X 20
42	14M7296	2	Flange Nut	M10
43	H135891	4	Lock Nut	-
44	AH229409	1	Hydraulic Hose	-
45	AH229412	1	Hydraulic Hose	-
46	19M7868	1	Screw	M8 X 30
47	H117952	4	Clamp	-
48	H158135	1	Nut	-
49	H77698	1	Tie Band	-
50	AH77884	3	Clip	-
51	38H1053	1	Elbow Fitting	-

Proportionator Hoses and Mounting, ProDrive™
