Multi-Speed Feeder House Drive Filter And Valve Assembly

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H226923	1	Bracket	-
2	19M7784	2	Screw	M10 X 20
3	19M7873	2	Screw	M8 X 110
4	H229613	1	Bracket	-
5	AXE16242	1	Sensor	(PRESSURE) (Sub For AH224620 or AH233132), ORDER AXE43127
5	AXE43127	1	Pressure Sensor	-
6	38H1005	1	Elbow Fitting	-
7	R26375	1	O-Ring	-
8	T77857	2	O-Ring	-
9	38H1095	1	Elbow Fitting	-
10	38H1004	2	Elbow Fitting	-
11	R26448	2	O-Ring	-
12	T77613	2	O-Ring	-
13	14M7298	1	Flange Nut	M8
14	38H1006	1	Elbow Fitting	-
15	R26906	3	O-Ring	-
16	T77932	1	O-Ring	-
17	38H1162	2	Adapter Fitting	-
18	AH228088	1	Line	-
19	38H1329	2	Adapter Fitting	-
20	U12547	3	O-Ring	-
21	AH219243	1	Hydraulic Hose	-
22	38H1404	1	Elbow Fitting	-
23	38H1032	1	Tee Fitting	-
24	AH228087	1	Line	-
25	19M7867	1	Screw	M8 X 25
26	AH77884	2	Clip	-
27	AH223236	1	Hydraulic Hose	LGTH = 3000 mm
28	AH227070	1	Hydraulic Hose	LGTH = 3200 mm
29	AH233206	1	Hydraulic Hose	LGTH = 3175 mm
30	AH229223	1	Hydraulic Hose	-
31	AH223127	1	Hydraulic Hose	-
32	H234750	1	Shield	-
33	37M7058	1	Screw	M8 X 20
34	51M7095	1	O-Ring	11.300 X 2.200 mm

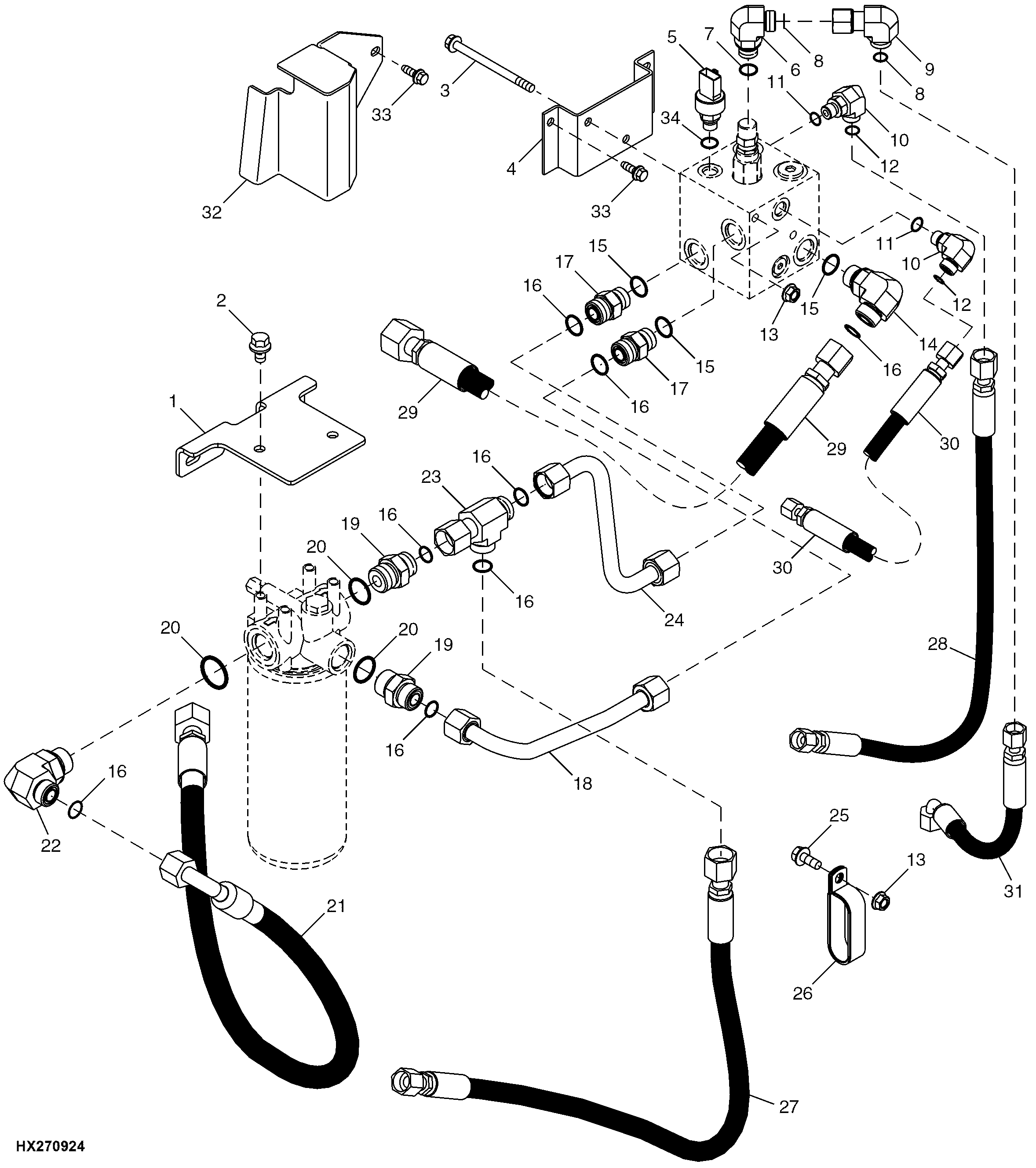

Multi-Speed Feeder House Drive Filter And Valve Assembly
